Tủ điện nhựa Schneider Resi9 MP
Mã dòngResi9 MP
Chọn trong 75 mã đặt hàngResi9 MP là dòng tủ điện nhựa dạng module của Schneider cho nhà ở, văn phòng, khách sạn, lắp nổi hoặc lắp âm, 4–36 module, IP40; bảng 75 mã gồm cả tủ mini Pragma.
- Chính hãng · CO/CQ
- Hóa đơn VAT
- Showroom Schneider: 45 Huỳnh Thúc Kháng
- Kiểu lắp
- lắp nổi, lắp âm
- Số module
- 4, 6, 8, 12, 18, 24, 36 module
- Cửa tủ
- cửa đặc, cửa trong mờ, cửa màu khói
- Cấp bảo vệ
- IP40
Giá thay đổi theo số lượng và thời điểm. Phòng dự án báo giá sau khi xác nhận mã và khối lượng.
Thông số kỹ thuật
| Mã dòng | Resi9 MP |
|---|---|
| Thương hiệu | Schneider |
| Kiểu lắp | lắp nổi, lắp âm |
| Số module | 4, 6, 8, 12, 18, 24, 36 module |
| Cửa tủ | cửa đặc, cửa trong mờ, cửa màu khói |
| Cấp bảo vệ | IP40 |
| Số mã trong dòng | 75 mã (xem bảng mã đặt hàng) |
| Bảo hành | Theo chính sách bảo hành của Schneider Electric |
Đối chiếu thông số với catalogue của hãng trước khi đặt hàng.
Mã đặt hàng 75 mã
Tick các mã cần báo giá rồi gửi một lần.
| Mã đặt hàng | Tên mã | Thông số chính |
|---|---|---|
| mini Pragma surface enclosure - 1 x 4 modules - plain door | lắp nổi · 1 hàng × 4 module · cửa đặc | |
| mini Pragma surface enclosure - 1 x 6 modules - plain door | lắp nổi · 1 hàng × 6 module · cửa đặc | |
| mini Pragma surface enclosure - 1 x 8 modules - plain door | lắp nổi · 1 hàng × 8 module · cửa đặc | |
| mini Pragma surface enclosure - 1 x 12 modules - plain door | lắp nổi · 1 hàng × 12 module · cửa đặc | |
| mini Pragma surface enclosure - 1 x 18 modules - plain door | lắp nổi · 1 hàng × 18 module · cửa đặc | |
| mini Pragma surface enclosure - 2 x 12 modules - plain door | lắp nổi · 2 hàng × 12 module · cửa đặc | |
| mini Pragma surface enclosure - 3 x 12 modules - plain door | lắp nổi · 3 hàng × 12 module · cửa đặc | |
| mini Pragma surface enclosure - 1 x 4 modules - translucid door | lắp nổi · 1 hàng × 4 module · cửa trong mờ | |
| mini Pragma surface enclosure - 1 x 6 modules - translucid door | lắp nổi · 1 hàng × 6 module · cửa trong mờ | |
| mini Pragma surface enclosure - 1 x 8 modules - translucid door | lắp nổi · 1 hàng × 8 module · cửa trong mờ | |
| mini Pragma surface enclosure - 1 x 12 modules - translucid door | lắp nổi · 1 hàng × 12 module · cửa trong mờ | |
| mini Pragma surface enclosure - 1 x 18 modules - translucid door | lắp nổi · 1 hàng × 18 module · cửa trong mờ | |
| Enclosure, Resi9 MP, surface mounting, 2 rows of 12 modules, IP40, translucid door, 1 earth + 1 neutral terminal blocks | lắp nổi · 2 hàng × 12 module · cửa trong mờ · IP40 | |
| mini Pragma surface enclosure - 3 x 12 modules - translucid door | lắp nổi · 3 hàng × 12 module · cửa trong mờ | |
| mini Pragma recessed enclosure - 1 x 4 modules - plain door | lắp âm · 1 hàng × 4 module · cửa đặc | |
| mini Pragma recessed enclosure - 1 x 6 modules - plain door | lắp âm · 1 hàng × 6 module · cửa đặc | |
| mini Pragma recessed enclosure - 1 x 8 modules - plain door | lắp âm · 1 hàng × 8 module · cửa đặc | |
| mini Pragma recessed enclosure - 1 x 12 modules - plain door | lắp âm · 1 hàng × 12 module · cửa đặc | |
| mini Pragma recessed enclosure - 1 x 18 modules - plain door | lắp âm · 1 hàng × 18 module · cửa đặc | |
| mini Pragma recessed enclosure - 2 x 12 modules - plain door | lắp âm · 2 hàng × 12 module · cửa đặc | |
| mini Pragma recessed enclosure - 3 x 12 modules - plain door | lắp âm · 3 hàng × 12 module · cửa đặc | |
| mini Pragma recessed enclosure - 1 x 4 modules - translucid door | lắp âm · 1 hàng × 4 module · cửa trong mờ | |
| mini Pragma recessed enclosure - 1 x 6 modules - translucid door | lắp âm · 1 hàng × 6 module · cửa trong mờ | |
| mini Pragma recessed enclosure - 1 x 8 modules - translucid door | lắp âm · 1 hàng × 8 module · cửa trong mờ | |
| mini Pragma recessed enclosure - 1 x 12 modules - translucid door | lắp âm · 1 hàng × 12 module · cửa trong mờ | |
| mini Pragma recessed enclosure - 1 x 18 modules - translucid door | lắp âm · 1 hàng × 18 module · cửa trong mờ | |
| mini Pragma recessed enclosure - 2 x 12 modules - translucid door | lắp âm · 2 hàng × 12 module · cửa trong mờ | |
| mini Pragma recessed enclosure - 3 x 12 modules - translucid door | lắp âm · 3 hàng × 12 module · cửa trong mờ | |
| Enclosure, Resi9 MP, surface mounting, 1 row of 4 modules, IP40, white door, no terminal block | lắp nổi · 1 hàng × 4 module · cửa đặc · IP40 · trắng | |
| Enclosure, Resi9 MP, surface mounting, 1 row of 6 modules, IP40, white door, no terminal block | lắp nổi · 1 hàng × 6 module · cửa đặc · IP40 · trắng | |
| Enclosure, Resi9 MP, surface mounting, 1 row of 8 modules, IP40, white door, no terminal block | lắp nổi · 1 hàng × 8 module · cửa đặc · IP40 · trắng | |
| Enclosure, Resi9 MP, surface mounting, 1 row of 12 modules, IP40, white door, no terminal block | lắp nổi · 1 hàng × 12 module · cửa đặc · IP40 · trắng | |
| Enclosure, Resi9 MP, surface mounting, 1 row of 18 modules, IP40, white door, no terminal block | lắp nổi · 1 hàng × 18 module · cửa đặc · IP40 · trắng | |
| Enclosure, Resi9 MP, surface mounting, 2 rows of 12 modules, IP40, white door, no terminal block | lắp nổi · 2 hàng × 12 module · cửa đặc · IP40 · trắng | |
| Enclosure, Resi9 MP, surface mounting, 1 row of 4 modules, IP40, translucid door, no terminal block | lắp nổi · 1 hàng × 4 module · cửa trong mờ · IP40 | |
| Enclosure, Resi9 MP, surface mounting, 1 row of 6 modules, IP40, translucid door, no terminal block | lắp nổi · 1 hàng × 6 module · cửa trong mờ · IP40 | |
| Enclosure, Resi9 MP, surface mounting, 1 row of 8 modules, IP40, translucid door, no terminal block | lắp nổi · 1 hàng × 8 module · cửa trong mờ · IP40 | |
| Enclosure, Resi9 MP, surface mounting, 1 row of 12 modules, IP40, translucid door, no terminal block | lắp nổi · 1 hàng × 12 module · cửa trong mờ · IP40 | |
| Enclosure, Resi9 MP, surface mounting, 2 rows of 12 modules, IP40, translucid door, no terminal block | lắp nổi · 2 hàng × 12 module · cửa trong mờ · IP40 | |
| Enclosure, Resi9 MP, surface mounting, 3 rows of 12 modules, IP40, translucid door, no terminal block | lắp nổi · 3 hàng × 12 module · cửa trong mờ · IP40 | |
| Enclosure, Resi9 MP, surface mounting, 1 row of 6 modules, IP40, white door, 1 earth terminal block | lắp nổi · 1 hàng × 6 module · cửa đặc · IP40 · trắng | |
| Enclosure, Resi9 MP, surface mounting, 1 row of 8 modules, IP40, white door, 1 earth terminal block | lắp nổi · 1 hàng × 8 module · cửa đặc · IP40 · trắng | |
| Enclosure, Resi9 MP, surface mounting, 1 row of 12 modules, IP40, white door, 1 earth terminal block | lắp nổi · 1 hàng × 12 module · cửa đặc · IP40 · trắng | |
| Enclosure, Resi9 MP, surface mounting, 1 row of 18 modules, IP40, white door, 1 earth terminal block | lắp nổi · 1 hàng × 18 module · cửa đặc · IP40 · trắng | |
| Enclosure, Resi9 MP, surface mounting, 2 rows of 12 modules, IP40, white door, 1 earth terminal block | lắp nổi · 2 hàng × 12 module · cửa đặc · IP40 · trắng | |
| Enclosure, Resi9 MP, surface mounting, 1 row of 8 modules, IP40, translucid door, 1 earth terminal block | lắp nổi · 1 hàng × 8 module · cửa trong mờ · IP40 | |
| Enclosure, Resi9 MP, surface mounting, 1 row of 12 modules, IP40, translucid door, 1 earth terminal block | lắp nổi · 1 hàng × 12 module · cửa trong mờ · IP40 | |
| Enclosure, Resi9 MP, surface mounting, 1 row of 18 modules, IP40, translucid door, 1 earth terminal block | lắp nổi · 1 hàng × 18 module · cửa trong mờ · IP40 | |
| Enclosure, Resi9 MP, surface mounting, 2 rows of 12 modules, IP40, translucid door, 1 earth terminal block | lắp nổi · 2 hàng × 12 module · cửa trong mờ · IP40 | |
| Enclosure, Resi9 MP, surface mounting, 3 rows of 12 modules, IP40, translucid door, 1 earth terminal block | lắp nổi · 3 hàng × 12 module · cửa trong mờ · IP40 | |
| Enclosure, Resi9 MP, flush mounting, 1 row of 6 modules, IP40, white door, no terminal block | lắp âm · 1 hàng × 6 module · cửa đặc · IP40 · trắng | |
| Enclosure, Resi9 MP, flush mounting, 1 row of 8 modules, IP40, white door, no terminal block | lắp âm · 1 hàng × 8 module · cửa đặc · IP40 · trắng | |
| Enclosure, Resi9 MP, flush mounting, 1 row of 12 modules, IP40, white door, no terminal block | lắp âm · 1 hàng × 12 module · cửa đặc · IP40 · trắng | |
| Enclosure, Resi9 MP, flush mounting, 1 row of 18 modules, IP40, white door, no terminal block | lắp âm · 1 hàng × 18 module · cửa đặc · IP40 · trắng | |
| Enclosure, Resi9 MP, flush mounting, 2 rows of 12 modules, IP40, white door, no terminal block | lắp âm · 2 hàng × 12 module · cửa đặc · IP40 · trắng | |
| Enclosure, Resi9 MP, flush mounting, 3 rows of 12 modules, IP40, white door, no terminal block | lắp âm · 3 hàng × 12 module · cửa đặc · IP40 · trắng | |
| Enclosure, Resi9 MP, flush mounting, 2 rows of 12 modules, IP40, translucid door, no terminal block | lắp âm · 2 hàng × 12 module · cửa trong mờ · IP40 | |
| Enclosure, Resi9 MP, flush mounting, 3 rows of 12 modules, IP40, translucid door, no terminal block | lắp âm · 3 hàng × 12 module · cửa trong mờ · IP40 | |
| Enclosure, Resi9 MP, flush mounting, 1 row of 8 modules, IP40, white door, 1 earth terminal block | lắp âm · 1 hàng × 8 module · cửa đặc · IP40 · trắng | |
| Enclosure, Resi9 MP, flush mounting, 1 row of 12 modules, IP40, translucid door, 1 earth terminal block | lắp âm · 1 hàng × 12 module · cửa trong mờ · IP40 | |
| Enclosure, Resi9 MP, flush mounting, 1 row of 18 modules, IP40, translucid door, 1 earth terminal block | lắp âm · 1 hàng × 18 module · cửa trong mờ · IP40 | |
| Enclosure, Resi9 MP, flush mounting, 2 rows of 12 modules, IP40, translucid door, 1 earth terminal block | lắp âm · 2 hàng × 12 module · cửa trong mờ · IP40 | |
| Enclosure, Resi9 MP, flush mounting, 3 rows of 12 modules, IP40, translucid door, 1 earth terminal block | lắp âm · 3 hàng × 12 module · cửa trong mờ · IP40 | |
| Enclosure, Resi9 MP, flush mounting, 1 grid + 1 DIN-rail, 3 rows of 12 modules size, IP40, white door, no terminal block | lắp âm · 3 hàng × 12 module · cửa đặc · IP40 · trắng | |
| Enclosure, Resi9 MP, surface mounting, 1 row of 8 modules, IP40, smoked door, 1 earth + 1 neutral terminal blocks | lắp nổi · 1 hàng × 8 module · cửa màu khói · IP40 | |
| Enclosure, Resi9 MP, surface mounting, 1 row of 12 modules, IP40, smoked door, 1 earth + 1 neutral terminal blocks | lắp nổi · 1 hàng × 12 module · cửa màu khói · IP40 | |
| Enclosure, Resi9 MP, surface mounting, 1 row of 18 modules, IP40, smoked door, 1 earth + 1 neutral terminal blocks | lắp nổi · 1 hàng × 18 module · cửa màu khói · IP40 | |
| Enclosure, Resi9 MP, surface mounting, 2 rows of 12 modules, IP40, smoked door, 1 earth + 1 neutral terminal blocks | lắp nổi · 2 hàng × 12 module · cửa màu khói · IP40 | |
| Enclosure, Resi9 MP, surface mounting, 3 rows of 12 modules, IP40, smoked door, 1 earth + 1 neutral terminal blocks | lắp nổi · 3 hàng × 12 module · cửa màu khói · IP40 | |
| Enclosure, Resi9 MP, flush mounting, 1 row of 8 modules, IP40, smoked door, 1 earth + 1 neutral terminal blocks | lắp âm · 1 hàng × 8 module · cửa màu khói · IP40 | |
| Enclosure, Resi9 MP, flush mounting, 1 row of 12 modules, IP40, smoked door, 1 earth + 1 neutral terminal blocks | lắp âm · 1 hàng × 12 module · cửa màu khói · IP40 | |
| Enclosure, Resi9 MP, flush mounting, 1 row of 18 modules, IP40, smoked door, 1 earth + 1 neutral terminal blocks | lắp âm · 1 hàng × 18 module · cửa màu khói · IP40 | |
| Enclosure, Resi9 MP, flush mounting, 2 rows of 12 modules, IP40, smoked door, 1 earth + 1 neutral terminal blocks | lắp âm · 2 hàng × 12 module · cửa màu khói · IP40 | |
| Enclosure, Resi9 MP, flush mounting, 3 rows of 12 modules, IP40, smoked door, 1 earth + 1 neutral terminal blocks | lắp âm · 3 hàng × 12 module · cửa màu khói · IP40 | |
| MODULAR ENCLOSURE 1R 18 SURFACE - CZECH |
Không có mã khớp. Anh/chị thử từ khóa khác hoặc gửi yêu cầu để Phú An Khang tìm mã giúp.
Mô tả sản phẩm

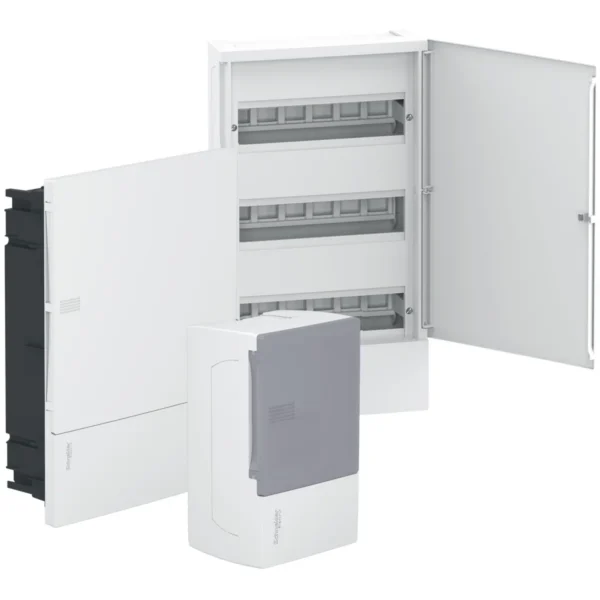

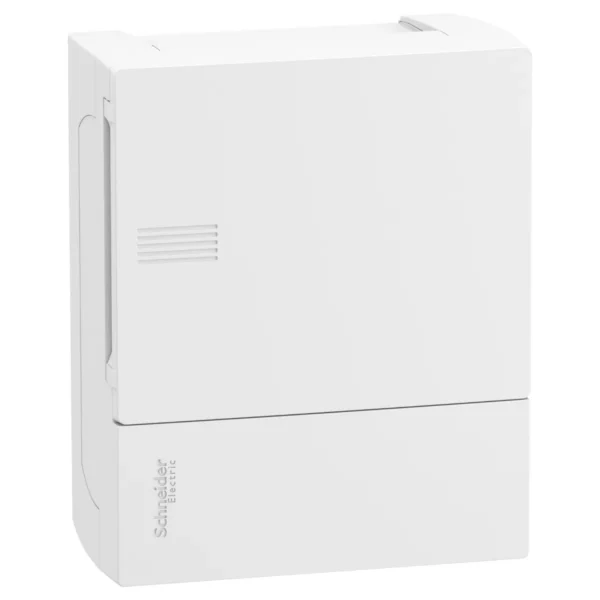

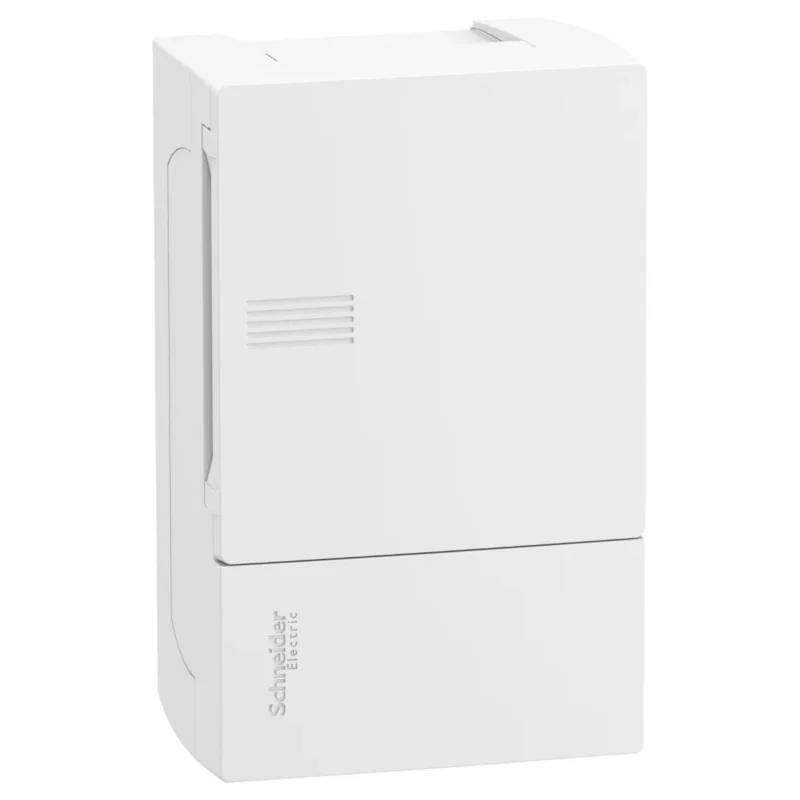

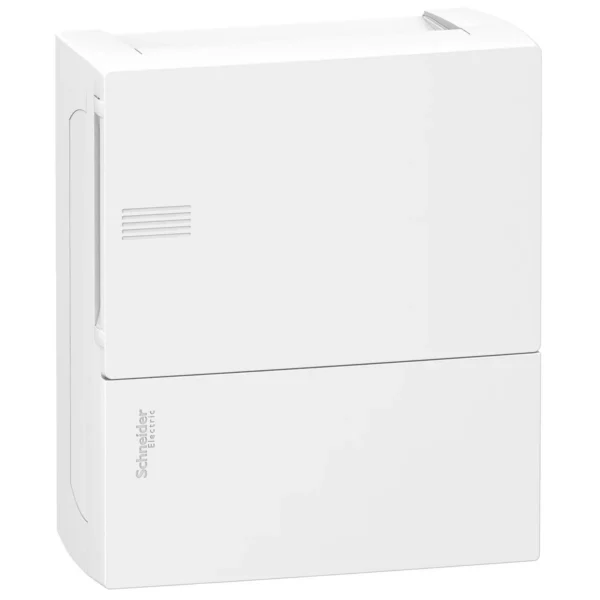

Resi9 MP là dòng tủ điện nhựa dạng module của Schneider (nhóm 9 Series) cho nhà ở, văn phòng, khách sạn và cơ sở kinh doanh nhỏ. Tủ lắp nổi hoặc lắp âm, từ 1 hàng 4 module đến 3 hàng 12 module, mô tả mã ghi cấp bảo vệ IP40. Bảng 75 mã gồm cả các tủ ghi tên mini Pragma, cùng tiền tố mã MIP.
Đặc điểm
- Ba kiểu cửa: cửa đặc (trắng), cửa trong mờ và cửa màu khói.
- Tùy mã, tủ không có cầu đấu, có 1 cầu đấu tiếp địa, hoặc có 1 cầu đấu tiếp địa và 1 cầu đấu trung tính.
- Theo Schneider, đế tủ âm đủ sâu để có nhiều chỗ đi dây; mặt sau tủ nổi có lỗ bầu dục giúp căn chỉnh theo chiều dọc.
- Theo Schneider, tủ có phụ kiện tùy chọn như khóa an toàn, cầu đấu, đèn báo; bảng có một mã tủ âm cỡ 3 hàng gồm 1 tấm lưới (grid) và 1 thanh DIN.
Cách chọn mã
Chọn kiểu lắp, số module đủ cho aptomat cần lắp và phần dự phòng, kiểu cửa, loại cầu đấu. Tủ 1 hàng có cỡ 4, 6, 8, 12, 18 module; tủ 2 và 3 hàng có 12 module mỗi hàng. Anh/chị xem đủ tổ hợp trong bảng mã đặt hàng bên dưới.
Lưu ý lắp đặt
Tủ điện cần thợ điện có chuyên môn lắp. Ngắt nguồn trước khi đấu nối, đi dây gọn và nối đúng dây tiếp địa, trung tính vào cầu đấu.
Để nhận báo giá, anh/chị gửi mã đặt hàng trong bảng qua trang nhận báo giá. Các dòng cùng nhóm có ở mục tủ điện Schneider; xem thêm thiết bị điện Schneider và chính sách bảo hành.
Câu hỏi thường gặp
Resi9 MP và mini Pragma trong bảng mã khác nhau thế nào?
Cả hai đều là tủ nhựa mã MIP. Mã ghi mini Pragma có cửa đặc hoặc cửa trong mờ; mã ghi Resi9 MP có thêm cửa màu khói, ghi rõ IP40 và loại cầu đấu đi kèm.
Tủ Resi9 MP có những cỡ nào?
Bảng mã có tủ 1 hàng 4, 6, 8, 12, 18 module và tủ 2 hoặc 3 hàng 12 module (24, 36 module), lắp nổi hoặc lắp âm.
