Rơ le điện tử bảo vệ động cơ Schneider TeSys Giga LR9G
Mã dòngTeSys Giga LR9G
Chọn trong 4 mã đặt hàngRơ le quá tải nhiệt điện tử TeSys Giga LR9G bảo vệ động cơ cỡ lớn, dải chỉnh dòng 28–630 A chia trong 4 mã, cấp ngắt class 5E–30E, đấu mạch điều khiển kiểu push-in.
- Chính hãng · CO/CQ
- Hóa đơn VAT
- Showroom Schneider: 45 Huỳnh Thúc Kháng
- Dải chỉnh dòng
- 28–630 A
- Cấp ngắt
- class 5E–30E
- Đấu nối mạch điều khiển
- kiểu push-in
- Số mã trong dòng
- 4 mã (xem bảng mã đặt hàng)
Giá thay đổi theo số lượng và thời điểm. Phòng dự án báo giá sau khi xác nhận mã và khối lượng.
Thông số kỹ thuật
| Mã dòng | TeSys Giga LR9G |
|---|---|
| Thương hiệu | Schneider |
| Dải chỉnh dòng | 28–630 A |
| Cấp ngắt | class 5E–30E |
| Đấu nối mạch điều khiển | kiểu push-in |
| Số mã trong dòng | 4 mã (xem bảng mã đặt hàng) |
| Bảo hành | Theo chính sách bảo hành của Schneider Electric |
Đối chiếu thông số với catalogue của hãng trước khi đặt hàng.
Mã đặt hàng 4 mã
Tick các mã cần báo giá rồi gửi một lần.
| Mã đặt hàng | Tên mã | Thông số chính |
|---|---|---|
| Electronic thermal overload relay,TeSys Giga,28-115 A,class 5E-30E,push-in control connection | 28–115 A | |
| Electronic thermal overload relay,TeSys Giga,57-225 A,class 5E-30E,push-in control connection | 57–225 A | |
| Electronic thermal overload relay,TeSys Giga,125-500 A,class 5E-30E,push-in control connection | 125–500 A | |
| Electronic thermal overload relay,TeSys Giga,160-630 A,class 5E-30E,push-in control connection | 160–630 A |
Không có mã khớp. Anh/chị thử từ khóa khác hoặc gửi yêu cầu để Phú An Khang tìm mã giúp.
Mô tả sản phẩm
TeSys Giga LR9G là dòng rơ le quá tải nhiệt điện tử trong họ TeSys Giga của Schneider, dùng bảo vệ động cơ cỡ lớn khỏi quá tải. Dải chỉnh dòng của cả dòng từ 28 A đến 630 A nhưng chỉ chia trong 4 mã, vì mỗi mã có dải chỉnh rộng.
Đặc điểm
- Rơ le điện tử, mô tả mã ghi cấp ngắt (trip class) từ class 5E đến class 30E.
- Mạch điều khiển đấu bằng đầu cắm nhanh kiểu push-in.
- Bốn dải chỉnh 28–115 A, 57–225 A, 125–500 A, 160–630 A, các dải gối lên nhau.
- Theo Schneider, họ TeSys Giga có chức năng chẩn đoán giúp hạn chế dừng máy bất ngờ, thiết kế mô-đun để thay thế nhanh và có mô hình 3D đưa vào phần mềm thiết kế.
Cách chọn mã

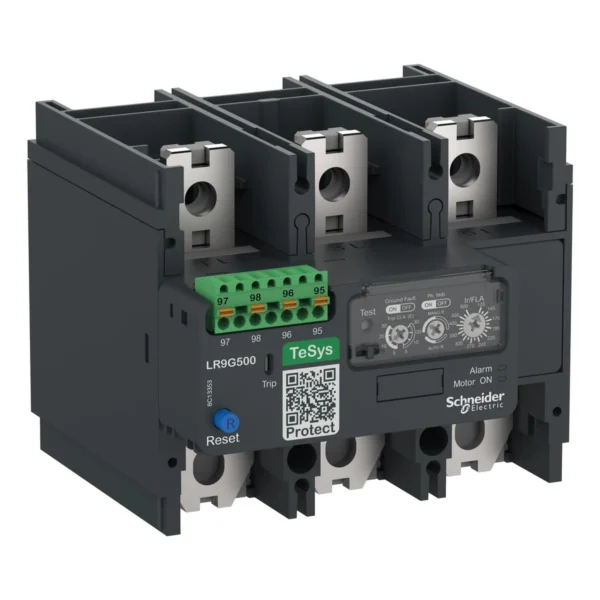

Bốn mã chỉ khác nhau ở dải chỉnh dòng. Anh/chị đối chiếu dòng định mức của động cơ với dải chỉnh từng mã; nếu dòng nằm trong khoảng 125–500 A thì dùng LR9G500. Cả 4 mã đều có trong bảng mã đặt hàng bên dưới.
Lưu ý lắp đặt
Rơ le dùng cho mạch động lực dòng lớn, cần thợ điện có chuyên môn lắp đặt, chỉnh dòng và chọn cấp ngắt theo động cơ. Ngắt nguồn và siết chặt đầu dây động lực khi đấu nối.
TeSys Giga LR9G thuộc nhóm contactor, rơ le nhiệt Schneider do Phú An Khang phân phối; các dòng khác xem tại thiết bị điện Schneider. Để nhận báo giá, anh/chị chọn mã đặt hàng trong bảng và gửi qua trang nhận báo giá; điều kiện bảo hành theo chính sách bảo hành.
Câu hỏi thường gặp
Class 5E–30E trên rơ le LR9G nghĩa là gì?
Đó là cấp ngắt (trip class) ghi trong mô tả mã, từ class 5E đến class 30E, không phải dòng điện. Dòng bảo vệ chọn theo dải chỉnh của từng mã.
TeSys Giga LR9G có những dải dòng nào?

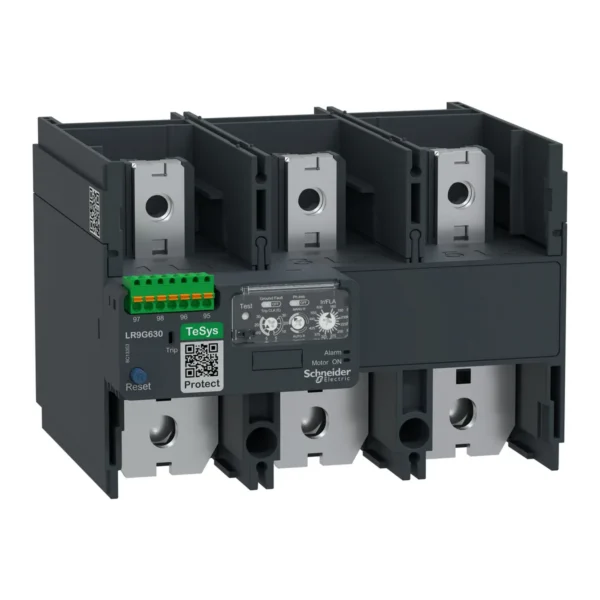

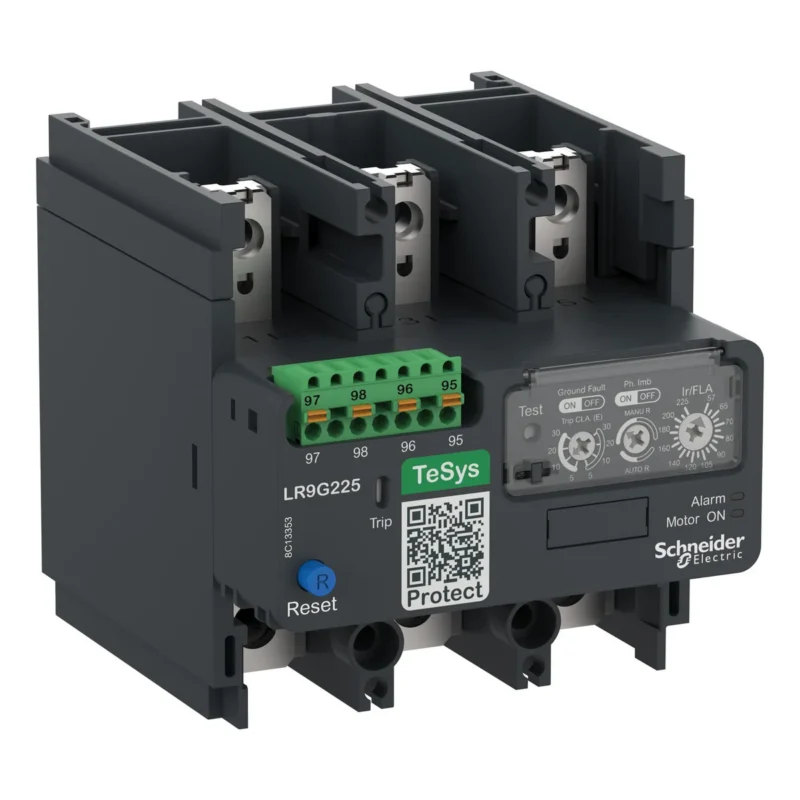

Bốn mã: LR9G115 (28–115 A), LR9G225 (57–225 A), LR9G500 (125–500 A) và LR9G630 (160–630 A).
