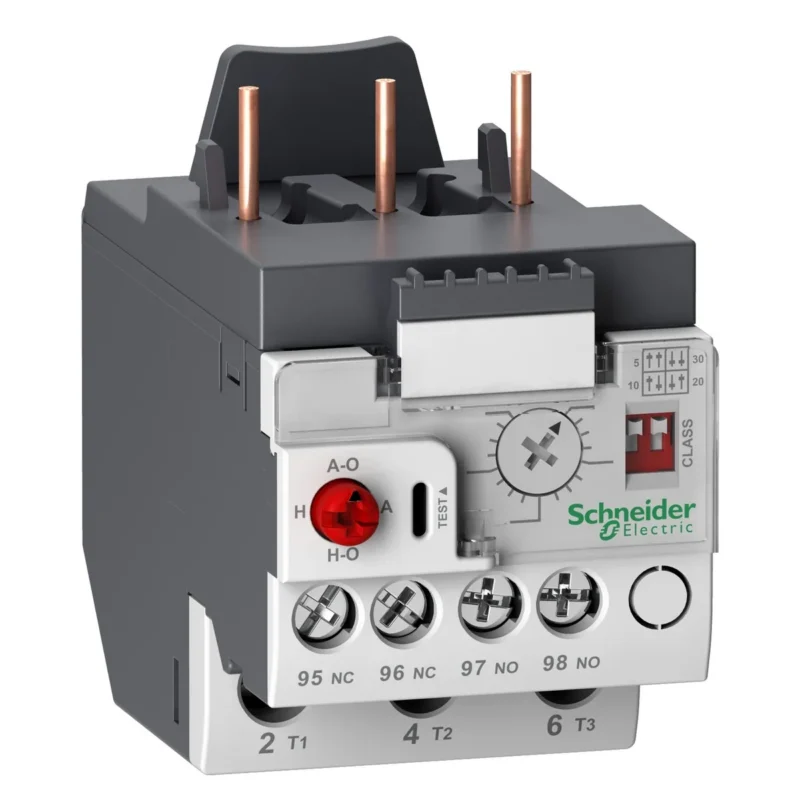

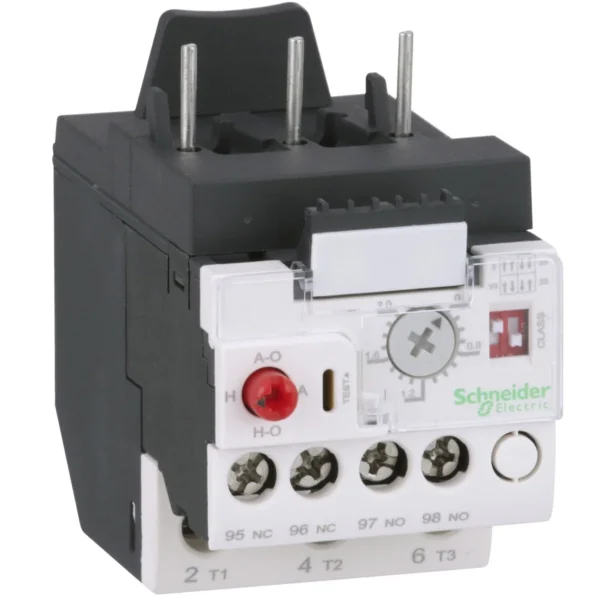

Rơ le nhiệt điện tử Schneider TeSys LR9D
Rơ le nhiệt điện tử TeSys LR9D bảo vệ quá tải động cơ 3 pha trong tòa nhà, công nghiệp và hạ tầng, dải chỉnh dòng 0,1–32 A, mỗi mã chỉnh theo tỷ lệ 5:1, gồm 4 mã.
- Chính hãng · CO/CQ
- Hóa đơn VAT
- Showroom Schneider: 45 Huỳnh Thúc Kháng
- Dải chỉnh dòng
- 0,1–32 A
- Loại rơ le
- nhiệt điện tử, 3 pha
- Tỷ lệ dải chỉnh
- 5:1
- Chịu điện áp xung
- 6 kV (impulse), 2 kV (surge) với LR9D02, LR9D08, LR9D32
Giá thay đổi theo số lượng và thời điểm. Phòng dự án báo giá sau khi xác nhận mã và khối lượng.
Thông số kỹ thuật
| Mã dòng | TeSys LR9D |
|---|---|
| Thương hiệu | Schneider |
| Dải chỉnh dòng | 0,1–32 A |
| Loại rơ le | nhiệt điện tử, 3 pha |
| Tỷ lệ dải chỉnh | 5:1 |
| Chịu điện áp xung | 6 kV (impulse), 2 kV (surge) với LR9D02, LR9D08, LR9D32 |
| Chiều rộng | 45 mm |
| Số mã trong dòng | 4 mã (xem bảng mã đặt hàng) |
| Bảo hành | Theo chính sách bảo hành của Schneider Electric |
Đối chiếu thông số với catalogue của hãng trước khi đặt hàng.
Mã đặt hàng 4 mã
Tick các mã cần báo giá rồi gửi một lần.
| Mã đặt hàng | Tên mã | Thông số chính |
|---|---|---|
| Overload relay, TeSys LRD, motor protection, 0.1A to 0.5A, 3 phase, electronic thermal | 0,1–0,5 A | |
| Overload relay, TeSys LRD, motor protection, 0.4A to 2A, 3 phase, withstand 6kV impulse, 2kV surge, electronic thermal | 0,4–2 A | |
| Overload relay, TeSys LRD, motor protection, 1.6A to 8A, 3 phase, withstand 6kV impulse, 2kV surge, electronic thermal | 1,6–8 A | |
| Overload relay, TeSys LRD, motor protection, 6.4A to 32A, 3 phase, withstand 6kV impulse, 2kV surge, electronic thermal | 6,4–32 A |
Không có mã khớp. Anh/chị thử từ khóa khác hoặc gửi yêu cầu để Phú An Khang tìm mã giúp.
Mô tả sản phẩm
TeSys LR9D là dòng rơ le nhiệt điện tử của Schneider, dùng mô hình nhiệt để bảo vệ động cơ 3 pha khi quá tải. Rơ le lắp trong bộ khởi động động cơ ở tòa nhà, nhà xưởng và công trình hạ tầng. Bốn mã trong bảng phủ dải chỉnh 0,1–32 A.
Đặc điểm
- Dải chỉnh mỗi mã theo tỷ lệ 5:1, ví dụ LR9D32 chỉnh 6,4–32 A, nên ít mã vẫn phủ nhiều cỡ động cơ.
- Theo Schneider, nhóm LR9D01–32 chọn được cấp ngắt class 5, 10, 20 hoặc 30 và có thân rộng 45 mm.
- Mô tả các mã LR9D02, LR9D08, LR9D32 ghi khả năng chịu điện áp xung 6 kV (impulse) và xung đột biến 2 kV (surge).
- Theo Schneider, mô hình nhiệt cho độ chính xác cao; rơ le lắp trực tiếp, tiết kiệm chỗ trong bộ khởi động.
Cách chọn mã
Bốn mã khác nhau ở dải chỉnh: LR9D01 0,1–0,5 A, LR9D02 0,4–2 A, LR9D08 1,6–8 A, LR9D32 6,4–32 A. Anh/chị chọn mã có dải chứa dòng định mức động cơ, sau đó đặt cấp ngắt theo kiểu khởi động của máy. Chi tiết từng mã xem trong bảng mã đặt hàng bên dưới.
Lưu ý lắp đặt
Thợ điện có chuyên môn cần chỉnh dòng đặt theo nhãn động cơ, chọn cấp ngắt phù hợp và ngắt nguồn trước khi đấu nối.
TeSys LR9D thuộc nhóm contactor, rơ le nhiệt Schneider do Phú An Khang phân phối, cùng nhiều thiết bị điện Schneider khác. Anh/chị gửi mã đặt hàng chọn trong bảng qua trang nhận báo giá để nhận báo giá; điều kiện bảo hành theo chính sách bảo hành.
Câu hỏi thường gặp
Rơ le LR9D chọn được cấp ngắt nào?
Theo Schneider, nhóm LR9D01–32 chọn được class 5, 10, 20 hoặc 30. Class là cấp ngắt (trip class), không phải dòng điện.
Dải chỉnh dòng của LR9D là bao nhiêu?
Bốn mã phủ 0,1–32 A: LR9D01 0,1–0,5 A, LR9D02 0,4–2 A, LR9D08 1,6–8 A, LR9D32 6,4–32 A.
Tài liệu liên quan
Sản phẩm cùng nhóm

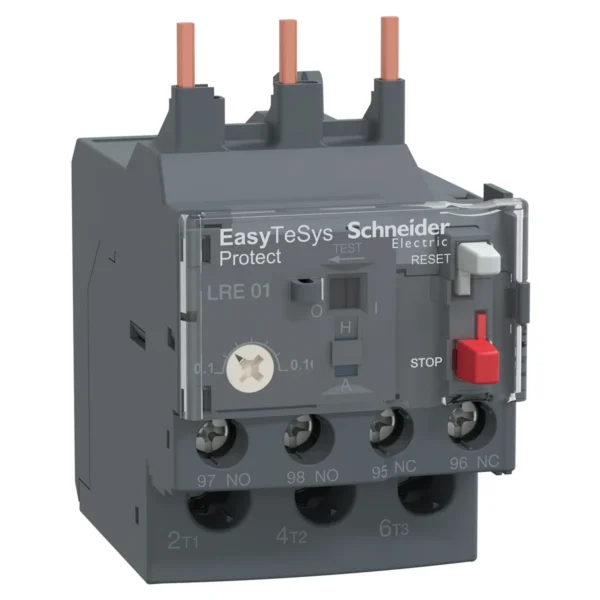

Rơ le nhiệt Schneider Easy TeSys Protect LRE
