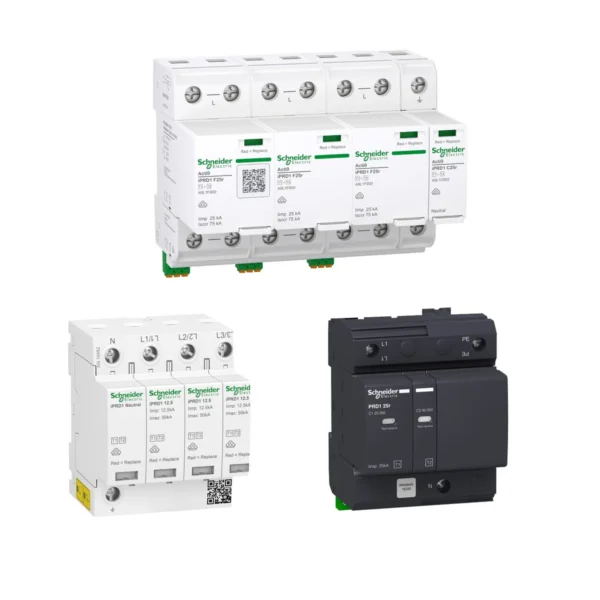

Thiết bị chống sét lan truyền Schneider Acti9 iPRF1, PRD1
Mã dòngActi9 iPRF1, PRD1
Chọn trong 10 mã đặt hàngDòng thiết bị chống sét lan truyền Type 1 Schneider Acti9 iPRF1, PRD1 gồm 10 mã cho công trình có kim thu sét, dòng xung sét Iimp 12,5–35 kA, mọi mã đều có tiếp điểm báo từ xa.
- Chính hãng · CO/CQ
- Hóa đơn VAT
- Showroom Schneider: 45 Huỳnh Thúc Kháng
- Số cực
- 1P, 1P+N, 3P, 3P+N
- Điện áp
- 230 V, 350 V, 440 V
- Cấp chống sét
- Type 1 (sóng 10/350 µs)
- Dòng xung sét Iimp
- 12,5 kA, 25 kA, 35 kA (tùy model)
Giá thay đổi theo số lượng và thời điểm. Phòng dự án báo giá sau khi xác nhận mã và khối lượng.
Thông số kỹ thuật
| Mã dòng | Acti9 iPRF1, PRD1 |
|---|---|
| Thương hiệu | Schneider |
| Số cực | 1P, 1P+N, 3P, 3P+N |
| Điện áp | 230 V, 350 V, 440 V |
| Cấp chống sét | Type 1 (sóng 10/350 µs) |
| Dòng xung sét Iimp | 12,5 kA, 25 kA, 35 kA (tùy model) |
| Sơ đồ nối đất | TT, TN-S, TN-C; IT 440 V với bản Master |
| Tiếp điểm báo từ xa | có ở tất cả mã |
| Số mã trong dòng | 10 mã (xem bảng mã đặt hàng) |
| Bảo hành | Theo chính sách bảo hành của Schneider Electric |
Đối chiếu thông số với catalogue của hãng trước khi đặt hàng.
Mã đặt hàng 10 mã
Tick các mã cần báo giá rồi gửi một lần.
| Mã đặt hàng | Tên mã | Thông số chính |
|---|---|---|

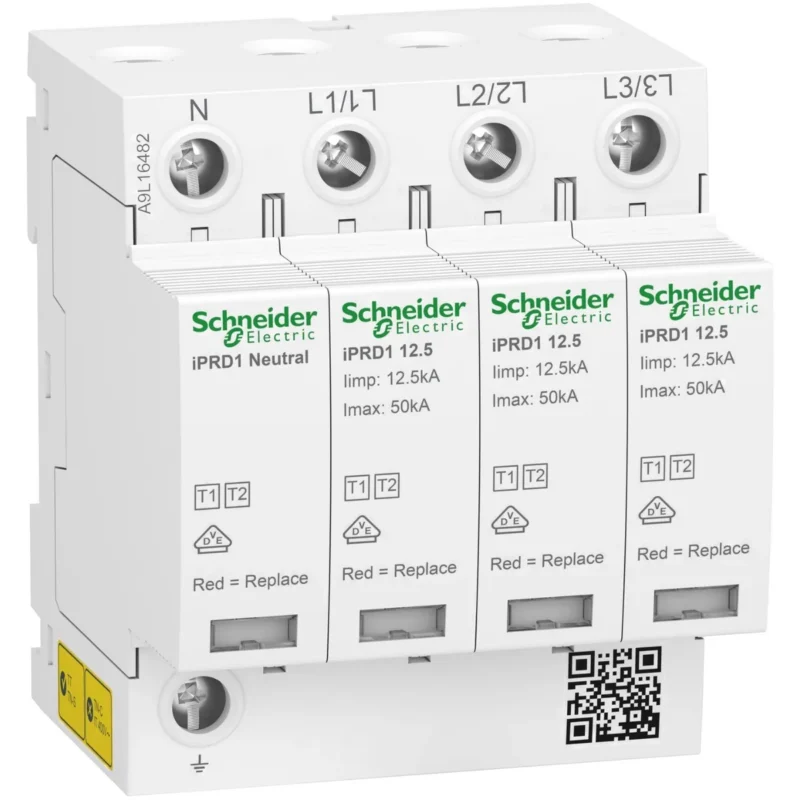

| Modular surge arrester with pluggable cartridge, Acti9 iPRD1 12.5, 3P+N, 350V, with remote transfert | 3P+N | |

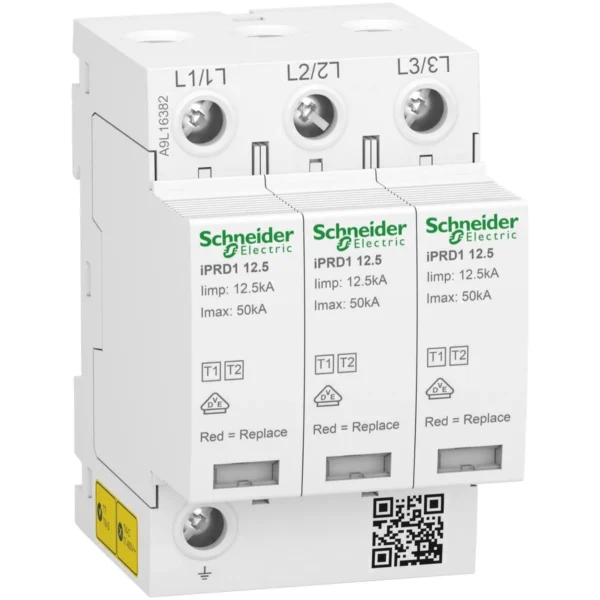

| Modular surge arrester with pluggable cartridge, Acti9 iPRD1 12.5, 3 P, 350 V, with remote transfert | 3P | |

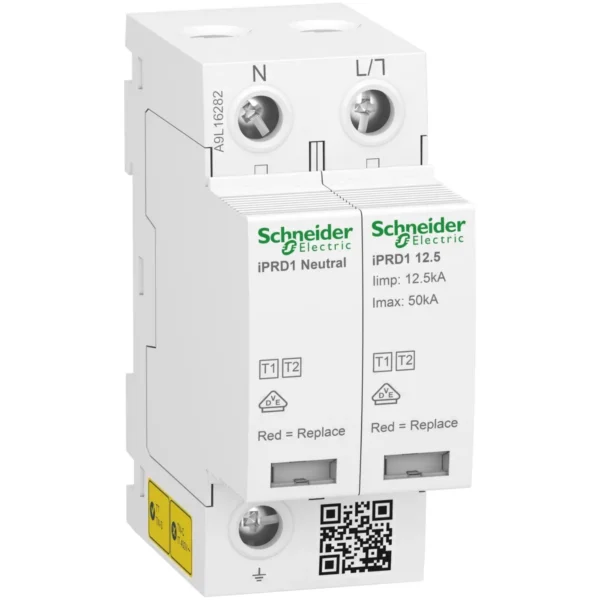

| Modular surge arrester with pluggable cartridge, Acti9 iPRD1 12.5r, 1 P + N, 350 V, with remote transfert | 1P+N | |
| Modular surge arrester with pluggable cartridge, Acti9 iPRD1 12.5r , 1 P, 230 V, with remote transfert | 1P | |
| PRD1 25r modular surge arrester - 1 pole + N - 350V - with remote transfer | 1P+N | |
| PRD135r modular surge arrester - 1 pole - 440V - with remote transfer | 1P | |
| PRD1 Master modular surge arrester - 3 poles + N - 350V - with remote transfer | 3P+N | |
| PRD1 Master modular surge arrester - 3 poles - 350V - with remote transfer | 3P | |
| PRD1 Master modular surge arrester - 1 pole - 350V - with remote transfer | 1P | |
| PRD1 25r modular surge arrester - 1 pole - 350V - with remote transfer | 1P |
Không có mã khớp. Anh/chị thử từ khóa khác hoặc gửi yêu cầu để Phú An Khang tìm mã giúp.
Mô tả sản phẩm
Acti9 iPRF1, PRD1 là chống sét lan truyền Type 1 gắn thanh DIN, bảo vệ trước sét đánh trực tiếp, định mức theo sóng dòng 10/350 µs. Theo Schneider, dòng này dành cho tòa nhà thương mại, công nghiệp có kim thu sét hoặc lưới thu sét theo IEC/EN 62305-2; bảng có 10 mã.
Đặc điểm
- Theo Schneider, Iimp 12,5 kA (model 12.5r) dùng cho công trình cấp bảo vệ III, IV; 25 kA (PRD1 25r, PRD1 Master) và 35 kA (PRF1 Master) cho cấp I, II.
- Model 12.5r và PRD1 25r còn đạt định mức Type 2 (8/20 µs), giúp hạn chế quá áp.
- Mọi mã có tiếp điểm báo từ xa (remote transfer) tín hiệu hết tuổi thọ, nối được với Acti9 Smartlink.
- Dùng cho lưới 230/400 V, sơ đồ nối đất TT, TN-S, TN-C; theo Schneider, bản Master dùng được cả lưới IT 440 V.
Cách chọn mã
Bảng gồm iPRD1 12.5/12.5r có cartridge cắm rút, PRD1 25r, PRD1 Master và mã 16649 (ghi PRD135r), khác nhau ở số cực 1P, 1P+N, 3P, 3P+N và điện áp ghi 230, 350 hoặc 440 V. Anh/chị chọn model theo cấp bảo vệ chống sét công trình rồi tra mã trong bảng mã đặt hàng bên dưới.
Lưu ý lắp đặt
Theo Schneider, thiết bị phải đi kèm cầu chì hoặc aptomat ngắt phù hợp theo bảng phối hợp của hãng. Lắp đặt cần thợ điện có chuyên môn, ngắt nguồn khi đấu nối.
Dòng này thuộc nhóm thiết bị module DIN, chống sét Schneider, trong các thiết bị điện Schneider mà Phú An Khang phân phối; bảo hành theo chính sách bảo hành của hãng. Anh/chị gửi mã đặt hàng trong bảng và số lượng qua trang nhận báo giá để nhận báo giá.
Câu hỏi thường gặp
Acti9 iPRF1, PRD1 khác thiết bị chống sét Type 2 thế nào?
Đây là chống sét lan truyền Type 1, định mức theo sóng 10/350 µs để bảo vệ trước sét đánh trực tiếp ở công trình có kim thu sét hoặc lưới thu sét. Theo Schneider, model 12.5r và PRD1 25r đồng thời đạt định mức Type 2 (8/20 µs).
Các mã iPRF1, PRD1 có báo hỏng từ xa không?
Có. Cả 10 mã đều ghi “with remote transfer”, tức có tiếp điểm chuyển tín hiệu hết tuổi thọ về Acti9 Smartlink hoặc thiết bị vào/ra khác.
