Thiết bị chống sét lan truyền Schneider Acti9 iPF K
Mã dòngActi9 iPF K
Chọn trong 8 mã đặt hàngDòng thiết bị chống sét lan truyền Schneider Acti9 iPF K gồm 8 mã dạng đơn khối, Uc 340 V AC, dòng xả tối đa 20–65 kA, dùng cho nhà ở, tòa nhà thương mại và nhà xưởng.
- Chính hãng · CO/CQ
- Hóa đơn VAT
- Showroom Schneider: 45 Huỳnh Thúc Kháng
- Số cực
- 1P, 1P+N, 3P, 3P+N
- Điện áp
- 340 V
- Dạng thiết bị
- đơn khối (monobloc)
- Dòng xả tối đa
- 20–65 kA
Giá thay đổi theo số lượng và thời điểm. Phòng dự án báo giá sau khi xác nhận mã và khối lượng.
Thông số kỹ thuật
| Mã dòng | Acti9 iPF K |
|---|---|
| Thương hiệu | Schneider |
| Số cực | 1P, 1P+N, 3P, 3P+N |
| Điện áp | 340 V |
| Dạng thiết bị | đơn khối (monobloc) |
| Dòng xả tối đa | 20–65 kA |
| Isc phối hợp với thiết bị ngắt | đến 6 kA (IEC 61643-11:2011) |
| Số mã trong dòng | 8 mã (xem bảng mã đặt hàng) |
| Bảo hành | Theo chính sách bảo hành của Schneider Electric |
Đối chiếu thông số với catalogue của hãng trước khi đặt hàng.
Mã đặt hàng 8 mã
Tick các mã cần báo giá rồi gửi một lần.
| Mã đặt hàng | Tên mã | Thông số chính |
|---|---|---|

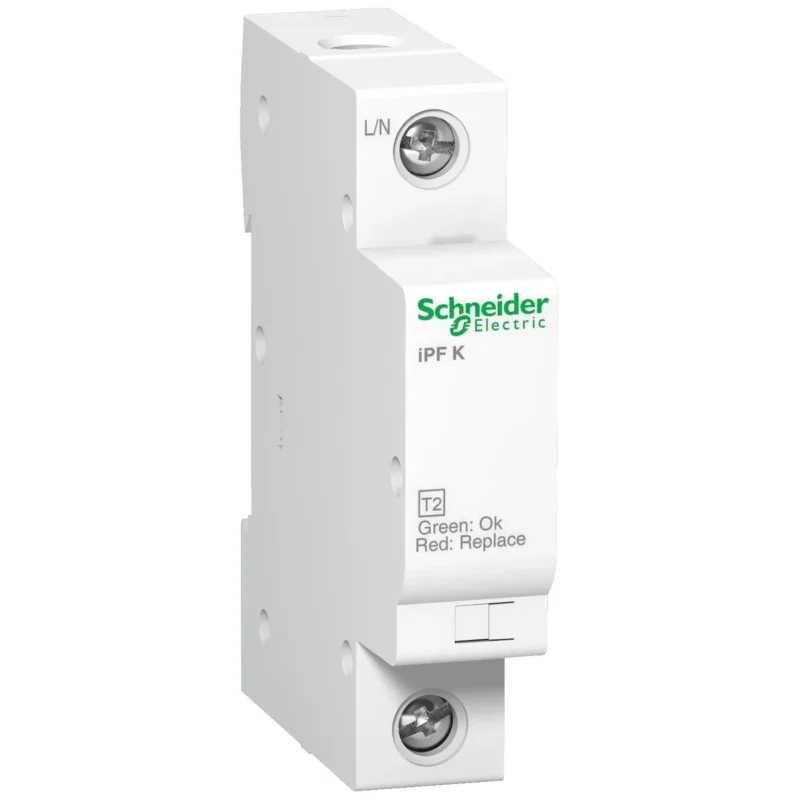

| iPF K 20 modular surge arrester - 1 pole - 340V | 1P | |
| iPF K 40 modular surge arrester - 1 pole - 340V | 1P | |

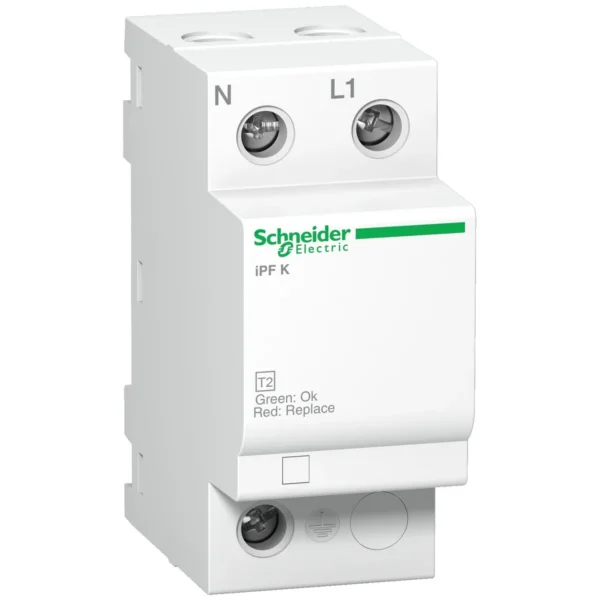

| iPF K 20 modular surge arrester - 1 pole + N - 340V | 1P+N | |
| iPF K 40 modular surge arrester - 1 pole + N - 340V | 1P+N | |

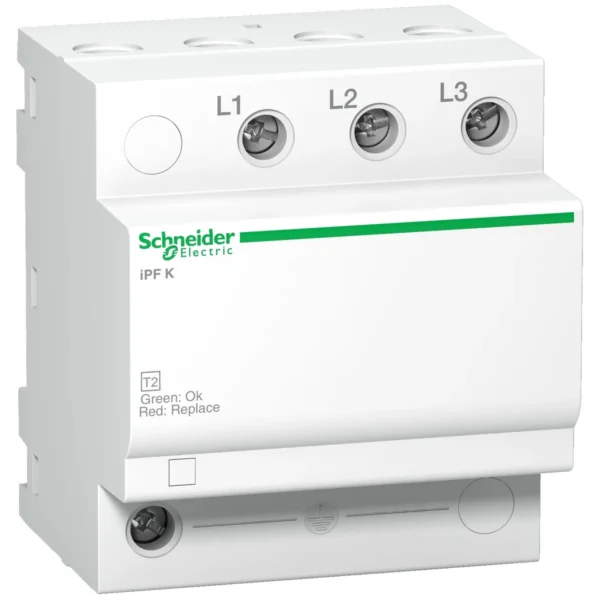

| iPF K 20 modular surge arrester - 3 poles - 340V | 3P | |

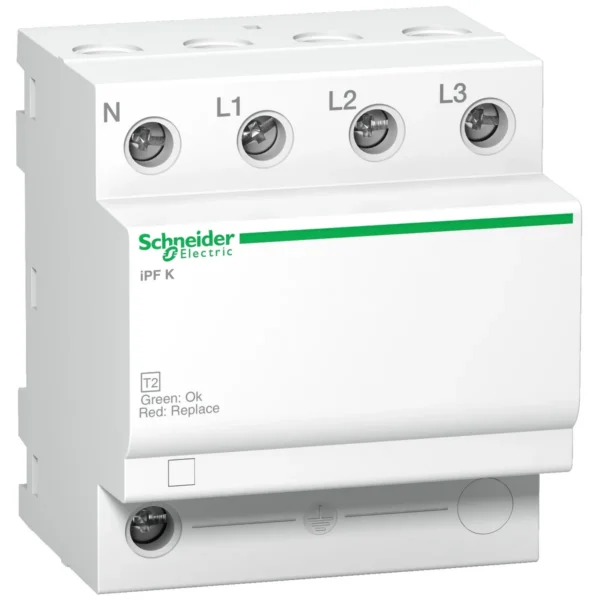

| iPF K 20 modular surge arrester - 3 poles + N - 340V | 3P+N | |
| iPF K 40 modular surge arrester - 3 poles + N - 340V | 3P+N | |
| iPF K 65 modular surge arrester - 3 poles + N - 340V | 3P+N |
Không có mã khớp. Anh/chị thử từ khóa khác hoặc gửi yêu cầu để Phú An Khang tìm mã giúp.
Mô tả sản phẩm
Acti9 iPF K là chống sét lan truyền dạng đơn khối (monobloc) gắn thanh DIN, bảo vệ hệ thống điện trước quá áp do sét đánh gián tiếp. Theo Schneider, iPF K dùng cho nhà xưởng, tòa nhà thương mại và nhà ở với dòng xả phù hợp (20 kA). Bảng mã gồm 8 mã, Uc 340 V AC.
Đặc điểm
- Dạng đơn khối, không dùng cartridge rút như iPRD; có mã một cực và nhiều cực để lắp ghép.
- Theo Schneider, dòng xả tối đa từ 20 đến 65 kA; các mã chia thành iPF K 20, 40 và 65.
- Theo Schneider, tổ hợp chống sét và thiết bị ngắt đi kèm được chứng nhận chịu Isc đến 6 kA (IEC 61643-11:2011).
- Có báo hiệu khi thiết bị hết tuổi thọ.
Cách chọn mã
Các mã khác nhau ở cấp iPF K 20, 40 hoặc 65 và số cực 1P, 1P+N, 3P hoặc 3P+N. Mô tả mã iPF K không ghi tiếp điểm báo từ xa (remote transfer); nếu cần báo trạng thái từ xa, anh/chị cân nhắc các mã ký hiệu “r” của dòng iPRD hoặc iQuick PRD. Chi tiết từng mã xem bảng mã đặt hàng bên dưới.
Lưu ý lắp đặt
Cần kiểm tra dòng ngắn mạch tại tủ không vượt mức 6 kA nêu trên trước khi chọn. Lắp đặt do thợ điện có chuyên môn, ngắt nguồn khi đấu nối.
iPF K nằm trong nhóm thiết bị module DIN, chống sét Schneider, một phần các thiết bị điện Schneider do Phú An Khang phân phối và bảo hành theo chính sách bảo hành của hãng. Anh/chị gửi mã đặt hàng trong bảng cùng số lượng qua trang nhận báo giá để nhận báo giá.
Câu hỏi thường gặp
Acti9 iPF K có những cấp và số cực nào?
Bảng có iPF K 20 (1P, 1P+N, 3P, 3P+N), iPF K 40 (1P, 1P+N, 3P+N) và iPF K 65 (3P+N); tất cả ghi điện áp 340 V.
Dòng xả tối đa của iPF K là bao nhiêu?
Theo Schneider, dòng xả tối đa của dòng iPF K từ 20 đến 65 kA, điện áp vận hành liên tục tối đa Uc 340 V AC.
