Thiết bị chống sét lan truyền Schneider Acti9 iPF, iPRD
Mã dòngActi9 iPF, iPRD
Chọn trong 32 mã đặt hàngDòng thiết bị chống sét lan truyền Type 2 Schneider Acti9 iPF, iPRD gồm 32 mã iPRD có cartridge rút ra được, từ 1P đến 4P, mức 350 V hoặc 460 V, bảo vệ tủ điện trước sét đánh gián tiếp.
- Chính hãng · CO/CQ
- Hóa đơn VAT
- Showroom Schneider: 45 Huỳnh Thúc Kháng
- Số cực
- 1P, 1P+N, 2P, 3P, 3P+N, 4P
- Điện áp
- 350 V, 460 V
- Cấp chống sét
- Type 2
- Sóng dòng thử nghiệm
- 8/20 µs
Giá thay đổi theo số lượng và thời điểm. Phòng dự án báo giá sau khi xác nhận mã và khối lượng.
Thông số kỹ thuật
| Mã dòng | Acti9 iPF, iPRD |
|---|---|
| Thương hiệu | Schneider |
| Số cực | 1P, 1P+N, 2P, 3P, 3P+N, 4P |
| Điện áp | 350 V, 460 V |
| Cấp chống sét | Type 2 |
| Sóng dòng thử nghiệm | 8/20 µs |
| Lõi chống sét | cartridge rút ra được |
| Tiếp điểm báo từ xa | có ở các mã ký hiệu “r” |
| Số mã trong dòng | 32 mã (xem bảng mã đặt hàng) |
| Bảo hành | Theo chính sách bảo hành của Schneider Electric |
Đối chiếu thông số với catalogue của hãng trước khi đặt hàng.
Mã đặt hàng 32 mã
Tick các mã cần báo giá rồi gửi một lần.
| Mã đặt hàng | Tên mã | Thông số chính |
|---|---|---|
| iPRD8 modular surge arrester - 1P - 350V | 1P | |
| iPRD8 modular surge arrester - 4P - 350V | 4P | |
| iPRD8 modular surge arrester - 1P + N - 350V | 1P+N | |
| iPRD20 modular surge arrester - 1P - 350V | 1P | |
| iPRD20 modular surge arrester - 3P - 350V | 3P | |
| iPRD20 modular surge arrester - 1P + N - 350V | 1P+N | |
| iPRD20 modular surge arrester - 3P + N - 350V | 3P+N | |
| iPRD20r modular surge arrester - 3P + N - 350V - with remote transfert | 3P+N | |
| iPRD40 modular surge arrester - 1P - 350V | 1P | |
| iPRD8 modular surge arrester - 3P - 350V | 3P | |
| iPRD8r modular surge arrester - 1P + N - 350V - with remote transfert | 1P+N | |
| iPRD40r modular surge arrester - 2P - 350V - with remote transfert | 2P | |
| iPRD40 modular surge arrester - 3P - 350V | 3P | |
| iPRD40r modular surge arrester - 3P - 350V - with remote transfert | 3P | |
| iPRD40r modular surge arrester - 4P - 350V - with remote transfert | 4P | |
| iPRD40 modular surge arrester - 1P + N - 350V | 1P+N | |
| iPRD40 modular surge arrester - 3P + N - 350V | 3P+N | |
| iPRD8 modular surge arrester - 3P + N - 350V | 3P+N | |
| iPRD40r modular surge arrester - 3P + N - 350V - with remote transfert | 3P+N | |
| iPRD65r modular surge arrester - 1P - 350V - with remote transfert | 1P | |
| iPRD65r modular surge arrester - 2P - 350V - with remote transfert | 2P | |
| iPRD65r modular surge arrester - 4P - 350V - with remote transfert | 4P | |
| iPRD65r modular surge arrester - 1P + N - 350V - with remote transfert | 1P+N | |
| iPRD65r modular surge arrester - 3P + N - 350V - with remote transfert | 3P+N | |
| iPRD65r modular surge arrester - 1P - IT - 460V - with remote transfert | 1P | |
| iPRD65r modular surge arrester - 3P - IT - 460V - with remote transfert | 3P | |
| iPRD40r modular surge arrester - 3P - IT - 460V - with remote transfert | 3P | |
| iPRD20r modular surge arrester - 3P - IT - 460V - with remote transfert | 3P | |
| iPRD20r modular surge arrester - 4P - IT - 460V - with remote transfert | 4P | |
| iPRD8r modular surge arrester - 3P - IT - 460V - with remote transfert | 3P | |
| iPRD20r modular surge arrester - 3P+N - IT - w/o N - 460V - with remote transfert | 3P+N | |
| iPRD20r modular surge arrester - 2P - IT - 460V - with remote transfert | 2P |
Không có mã khớp. Anh/chị thử từ khóa khác hoặc gửi yêu cầu để Phú An Khang tìm mã giúp.
Mô tả sản phẩm

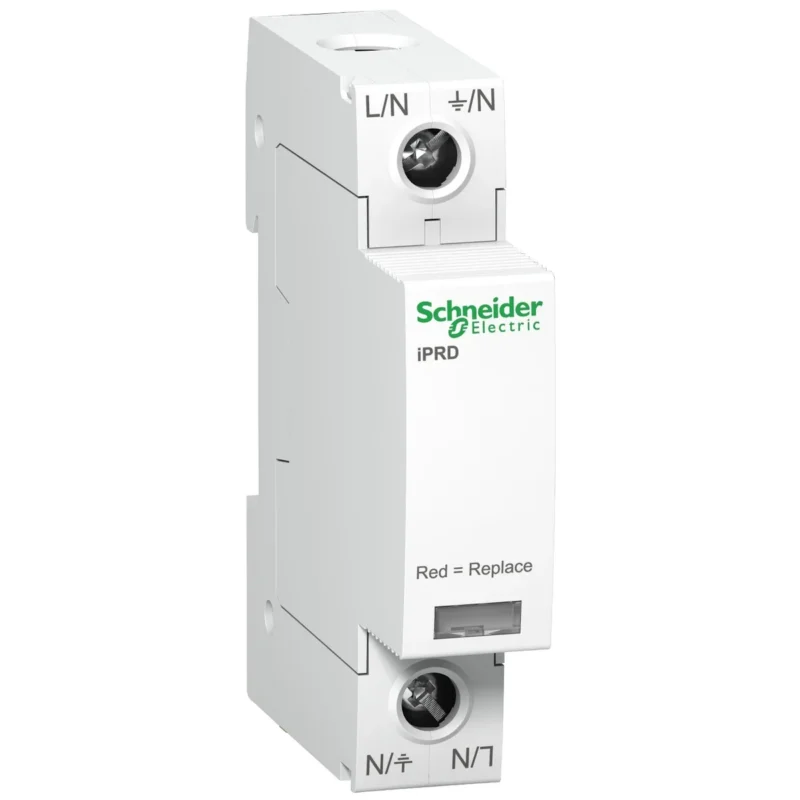

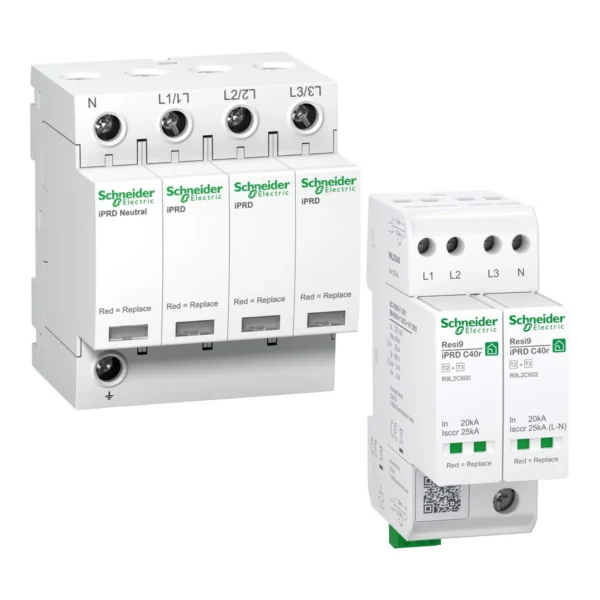

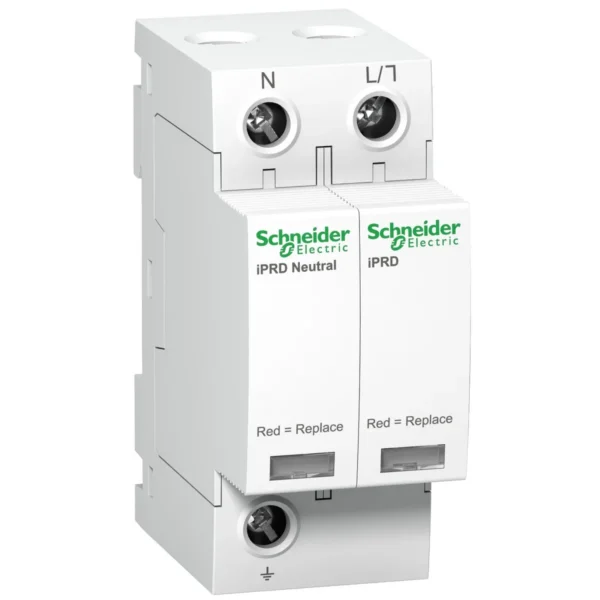

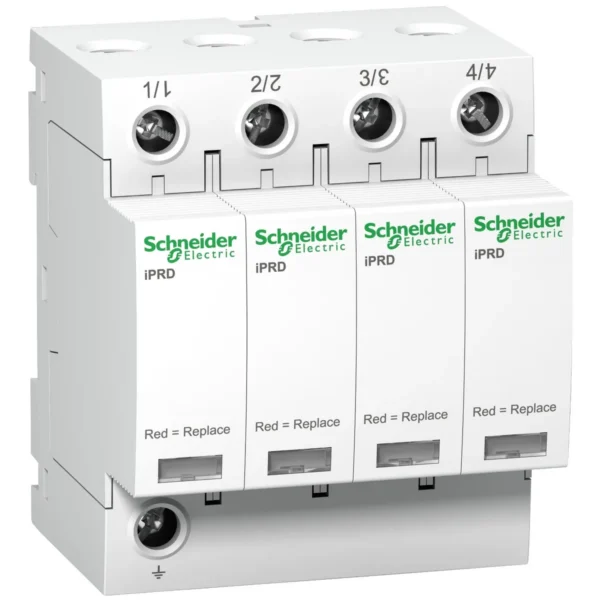

Acti9 iPF, iPRD là dòng chống sét lan truyền Type 2 gắn thanh DIN, hạn chế quá áp do sét đánh gián tiếp cho nhà ở, tòa nhà và nhà xưởng. Bảng mã gồm 32 mã, tất cả là iPRD.
Đặc điểm
- Cartridge (lõi chống sét) rút ra được, theo Schneider giúp thay nhanh phần hư hỏng; khác với iPF K dạng đơn khối.
- Mã có chữ “r” có tiếp điểm báo từ xa (remote transfer) để giám sát trạng thái; mã không có “r” thì mô tả không ghi tiếp điểm này.
- Phần lớn mã ghi mức 350 V; các mã 460 V có ký hiệu IT, dành cho lưới nối đất IT.
- Theo Schneider, iPRD định mức theo sóng dòng 8/20 µs, phối hợp với aptomat ngắt dự phòng đã được chứng nhận.
Cách chọn mã
Các mã khác nhau ở cấp iPRD8/20/40/65, số cực (1P, 1P+N, 2P, 3P, 3P+N, 4P), mức 350 V hay 460 V và có hay không tiếp điểm báo từ xa; riêng iPRD65 chỉ có bản “r”. Anh/chị đối chiếu sơ đồ nối đất, số dây của tủ rồi tra mã trong bảng mã đặt hàng bên dưới.
Lưu ý lắp đặt
Theo Schneider, tủ phụ cách thiết bị chống sét đầu nguồn hơn 10 mét nên lắp thêm một bộ. Thiết bị cần đi kèm aptomat ngắt phù hợp, do thợ điện có chuyên môn lắp, ngắt nguồn khi đấu nối.
Phú An Khang phân phối iPRD trong nhóm thiết bị module DIN, chống sét Schneider, cùng các thiết bị điện Schneider khác; sản phẩm bảo hành theo chính sách bảo hành của hãng. Để nhận báo giá, anh/chị gửi mã đặt hàng trong bảng và số lượng qua trang nhận báo giá.
Câu hỏi thường gặp
Mã Acti9 iPRD có chữ “r” khác gì mã thường?
Mã có chữ “r” (ví dụ iPRD40r, iPRD65r) có tiếp điểm báo từ xa (remote transfer) để chuyển tín hiệu trạng thái về hệ giám sát; mã không có “r” thì mô tả không ghi tiếp điểm này. Riêng cấp iPRD65 chỉ có bản “r”.
Khi nào cần lắp thêm iPRD ở tủ phụ?
Theo Schneider, khi tủ phụ cách thiết bị chống sét đầu nguồn hơn 10 mét, nên lắp thêm thiết bị chống sét tại tủ phụ để bảo vệ thứ cấp.
