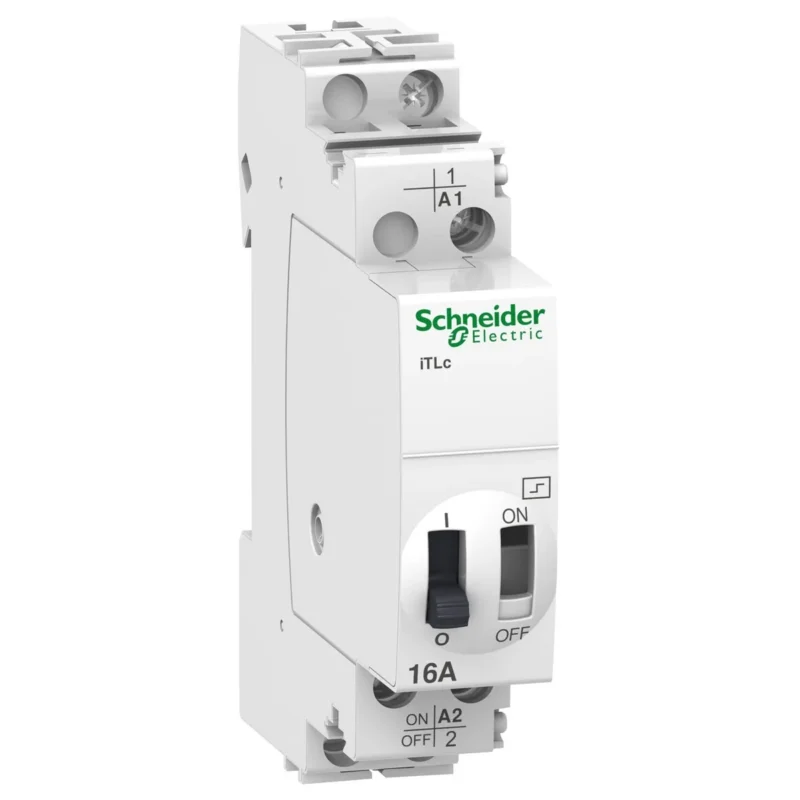

Rơ le xung Schneider Acti9 iTL
Mã dòngActi9 iTL
Chọn trong 15 mã đặt hàngDòng rơ le xung Schneider Acti9 iTL gồm 15 mã gắn thanh DIN, 16 A hoặc 32 A, 1 hoặc 2 cực, nhiều cấp điện áp cuộn hút AC/DC, dùng bật tắt mạch đèn bằng nút nhấn từ nhiều vị trí.
- Chính hãng · CO/CQ
- Hóa đơn VAT
- Showroom Schneider: 45 Huỳnh Thúc Kháng
- Số cực
- 1P, 2P
- Dòng định mức
- 16, 32 A
- Điện áp cuộn hút
- 12 V AC, 12 V DC / 24 V AC, 24 V DC / 48 V AC, 110 V DC / 230–240 V AC, 130 V AC, 230–240 V AC
- Số mã trong dòng
- 15 mã (xem bảng mã đặt hàng)
Giá thay đổi theo số lượng và thời điểm. Phòng dự án báo giá sau khi xác nhận mã và khối lượng.
Thông số kỹ thuật
| Mã dòng | Acti9 iTL |
|---|---|
| Thương hiệu | Schneider |
| Số cực | 1P, 2P |
| Dòng định mức | 16, 32 A |
| Điện áp cuộn hút | 12 V AC, 12 V DC / 24 V AC, 24 V DC / 48 V AC, 110 V DC / 230–240 V AC, 130 V AC, 230–240 V AC |
| Số mã trong dòng | 15 mã (xem bảng mã đặt hàng) |
| Bảo hành | Theo chính sách bảo hành của Schneider Electric |
Đối chiếu thông số với catalogue của hãng trước khi đặt hàng.
Mã đặt hàng 15 mã
Tick các mã cần báo giá rồi gửi một lần.
| Mã đặt hàng | Tên mã | Thông số chính |
|---|---|---|
| impulse relay iTLc - 1P - 1NO - 16A - coil 230...240 VAC 50/60Hz- | 1P · 16 A · cuộn hút 230–240 V AC | |
| impulse relay iTLs - 1P - 1NO - 16A - coil 110 VDC - 230...240 VAC 50/60Hz | 1P · 16 A · cuộn hút 110 V DC / 230–240 V AC | |
| impulse relay iTL - 1P - 1NO - 32A - coil 110 VDC - 230...240 VAC 50/60Hz | 1P · 32 A · cuộn hút 110 V DC / 230–240 V AC | |
| impulse relay iTLI - 2P - 1NO+1NC - 16A - coil 110 VDC - 230...240 VAC 50/60Hz | 2P · 16 A · cuộn hút 110 V DC / 230–240 V AC | |
| impulse relay iTL - 2P - 2 NO - 16A - coil 110 VDC - 230...240 VAC 50/60Hz | 2P · 16 A · cuộn hút 110 V DC / 230–240 V AC | |
| impulse relay iTL - 1P - 1NO - 16A - coil 110 VDC - 230...240 VAC 50/60Hz | 1P · 16 A · cuộn hút 110 V DC / 230–240 V AC | |
| impulse relay iTL - 2P - 2 NO - 16A - coil 130 VAC 50/60Hz- 48 VDC | 2P · 16 A · cuộn hút 130 V AC | |
| impulse relay iTLI - 2P - 1NO+1NC - 16A - coil 24 VDC - 48 VAC 50/60Hz | 2P · 16 A · cuộn hút 24 V DC / 48 V AC | |
| impulse relay iTL - 2P - 2 NO - 16A - coil 24 VDC - 48 VAC 50/60Hz | 2P · 16 A · cuộn hút 24 V DC / 48 V AC | |
| impulse relay iTL - 2P - 2 NO - 16A - coil 12 VDC - 24 VAC 50/60Hz | 2P · 16 A · cuộn hút 12 V DC / 24 V AC | |
| impulse relay iTL - 1P - 1NO - 16A - coil 12 VDC - 24 VAC 50/60Hz | 1P · 16 A · cuộn hút 12 V DC / 24 V AC | |
| impulse relay iTL - 1P - 1NO - 16A - coil 24 VDC - 48 VAC 50/60Hz | 1P · 16 A · cuộn hút 24 V DC / 48 V AC | |
| impulse relay iTLI - 2P - 1NO+1NC - 16A - coil 12 VDC - 24 VAC 50/60Hz | 2P · 16 A · cuộn hút 12 V DC / 24 V AC | |
| impulse relay iTL - 2P - 2 NO - 16A - coil 12 VAC 50/60Hz- 6 VDC | 2P · 16 A · cuộn hút 12 V AC | |
| impulse relay iTL - 1P - 1NO - 16A - coil 12 VAC 50/60Hz- 6 VDC | 1P · 16 A · cuộn hút 12 V AC |
Không có mã khớp. Anh/chị thử từ khóa khác hoặc gửi yêu cầu để Phú An Khang tìm mã giúp.
Mô tả sản phẩm
Acti9 iTL là rơ le xung (impulse relay) gắn thanh DIN, bật tắt mạch chiếu sáng bằng nút nhấn: mỗi xung làm rơ le đổi trạng thái, nên một mạch đèn điều khiển được từ nhiều nút. Dòng gồm 15 mã, 16 A hoặc 32 A, 1 hoặc 2 cực.
Đặc điểm
- Theo Schneider, iTL dùng được với mọi loại đèn.
- Tuổi thọ theo Schneider (AC21): 200.000 lần đóng cắt với bản 16 A và 50.000 lần với bản 32 A.
- Cách điện cấp II (Class II), theo Schneider giúp an toàn cho cả người không có chuyên môn.
- Chức năng phụ tích hợp hoặc ghép thêm: báo trạng thái, trễ thời gian, điều khiển tập trung, duy trì, từng bước hoặc bằng nút nhấn có đèn.
Cách chọn mã

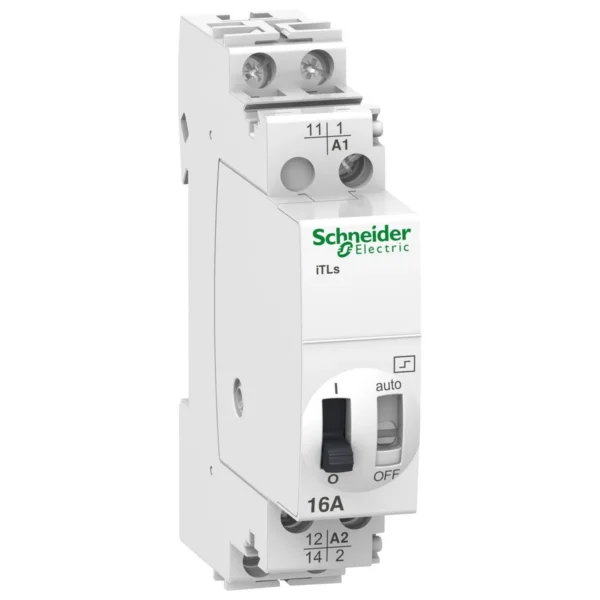

Các mã (iTL, iTLI, iTLs, iTLc) khác nhau ở số cực, tiếp điểm (1NO, 2NO, 1NO+1NC), dòng định mức và cuộn hút ghi theo cặp AC/DC: 12 V AC/6 V DC, 24 V AC/12 V DC, 48 V AC/24 V DC, 130 V AC/48 V DC hoặc 230–240 V AC/110 V DC; riêng iTLc chỉ ghi 230–240 V AC. Anh/chị chọn theo điện áp mạch nút nhấn rồi tra mã trong bảng mã đặt hàng bên dưới.
Lưu ý lắp đặt
Mạch đèn vẫn cần aptomat bảo vệ phù hợp. Ngắt nguồn trước khi đấu dây và kiểm tra điện áp mạch nút nhấn khớp với cuộn hút của mã đã chọn.
Dòng iTL nằm trong nhóm thiết bị module DIN, chống sét Schneider, một phần các thiết bị điện Schneider do Phú An Khang phân phối và bảo hành theo chính sách bảo hành của hãng. Anh/chị gửi mã đặt hàng trong bảng kèm số lượng qua trang nhận báo giá để nhận báo giá.
Câu hỏi thường gặp
Rơ le xung Acti9 iTL có những dòng định mức nào?

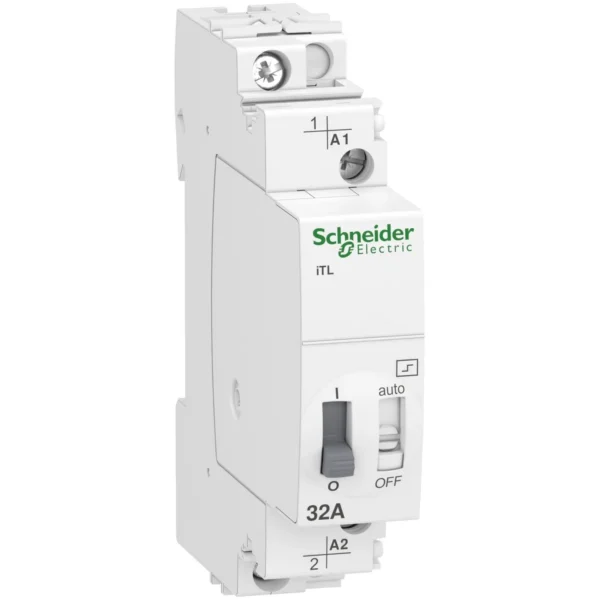

Có hai mức 16 A và 32 A. Bản 32 A là loại 1 cực, tiếp điểm 1NO; bản 16 A có loại 1 cực hoặc 2 cực với tiếp điểm 1NO, 2NO hoặc 1NO+1NC.
Tuổi thọ đóng cắt của rơ le xung iTL là bao nhiêu?
Theo Schneider, tổng số lần đóng cắt theo AC21 là 200.000 lần với iTL 16 A và 50.000 lần với iTL 32 A.
