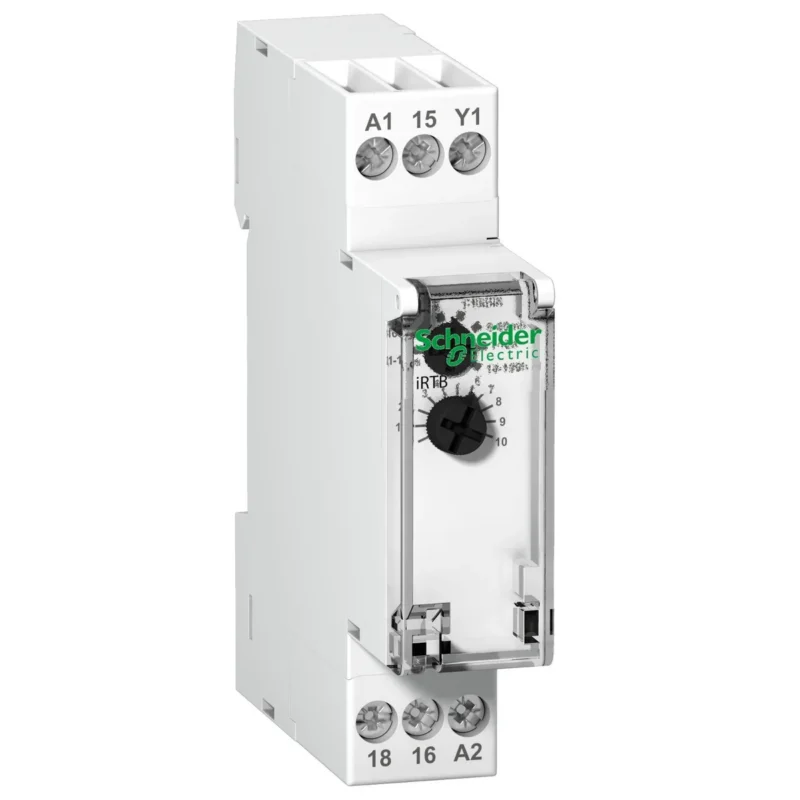

Rơ le thời gian, rơ le điều khiển Schneider Acti9 iRT, iRBN, iRLI, iRC
Mã dòngActi9 iRT, iRBN, iRLI, iRC
Chọn trong 5 mã đặt hàngHọ rơ le gắn thanh DIN Schneider Acti9 iRT, iRBN, iRLI, iRC cho tủ phân phối cuối; bảng mã gồm 5 rơ le thời gian iRT, tiếp điểm 1 C/O, nguồn nuôi 24–240 V AC hoặc 24 V DC.
- Chính hãng · CO/CQ
- Hóa đơn VAT
- Showroom Schneider: 45 Huỳnh Thúc Kháng
- Điện áp
- 24–240 V AC, 24 V DC
- Tiếp điểm ra
- 1 C/O (tiếp điểm chuyển mạch)
- Chức năng
- trễ đóng (iRTA), trễ ngắt (iRTB, iRTC, iRTH), nhấp nháy (iRTL)
- Kiểu lắp
- thanh DIN, tủ phân phối cuối
Giá thay đổi theo số lượng và thời điểm. Phòng dự án báo giá sau khi xác nhận mã và khối lượng.
Thông số kỹ thuật
| Mã dòng | Acti9 iRT, iRBN, iRLI, iRC |
|---|---|
| Thương hiệu | Schneider |
| Điện áp | 24–240 V AC, 24 V DC |
| Tiếp điểm ra | 1 C/O (tiếp điểm chuyển mạch) |
| Chức năng | trễ đóng (iRTA), trễ ngắt (iRTB, iRTC, iRTH), nhấp nháy (iRTL) |
| Kiểu lắp | thanh DIN, tủ phân phối cuối |
| Số mã trong dòng | 5 mã (xem bảng mã đặt hàng) |
| Bảo hành | Theo chính sách bảo hành của Schneider Electric |
Đối chiếu thông số với catalogue của hãng trước khi đặt hàng.
Mã đặt hàng 5 mã
Tick các mã cần báo giá rồi gửi một lần.
| Mã đặt hàng | Tên mã | Thông số chính |
|---|---|---|
| iRTB relay-delays de-energizing a load upon closing-1C/O - Uc 24-240 VAC/24VDC | ||
| iRTC relay- delays de-energizing a load upon opening- 1 O/C - Uc 24-240VAC/24VDC | ||
| iRTH relay-applies a time delay to de-energizing a load-1C/O- Uc 24-240VAC/24VDC | ||
| blinking relay iRTL - 1C/O - Uc 24-240 VAC/24VDC | ||
| iRTA relay - delays energizing of a load-1C/O - Uc 24-240 VAC/24VDC |
Không có mã khớp. Anh/chị thử từ khóa khác hoặc gửi yêu cầu để Phú An Khang tìm mã giúp.
Mô tả sản phẩm
Acti9 iRT, iRBN, iRLI, iRC là họ rơ le module gắn thanh DIN cho tủ phân phối cuối, gồm rơ le thời gian, trung gian, điều khiển và chuyển mạch. Bảng mã hiện có 5 mã, đều là rơ le thời gian iRT, tiếp điểm chuyển mạch 1 C/O, nguồn nuôi Uc 24–240 V AC hoặc 24 V DC.
Đặc điểm
- iRTA trễ cấp điện cho tải (trễ đóng); iRTH trễ ngắt điện tải.
- iRTB và iRTC trễ ngắt điện tải, tính thời gian từ lúc tiếp điểm điều khiển đóng (iRTB) hoặc mở (iRTC).
- iRTL đóng cắt tải lặp lại liên tục, dùng làm rơ le nhấp nháy.

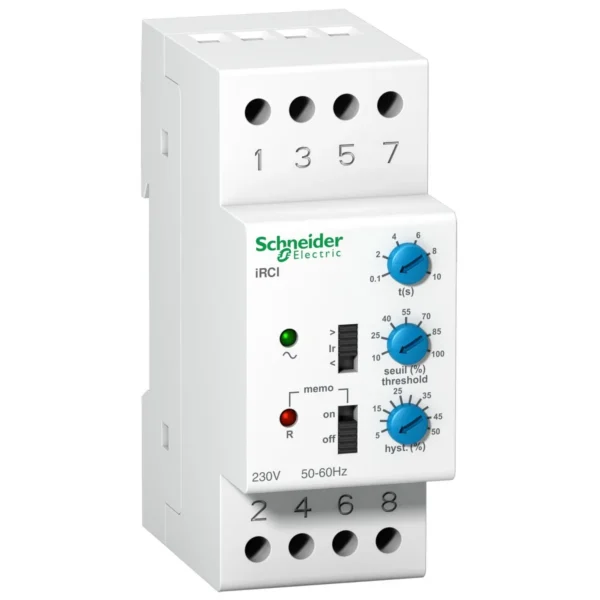

- Theo Schneider, họ này còn có iRTMF đa chức năng, rơ le trung gian iRBN, rơ le điều khiển iRC (ngưỡng dòng, ngưỡng áp, giám sát pha, mất điện, sụt áp) và rơ le chuyển mạch iRLI, không nằm trong bảng mã.
Cách chọn mã
Năm mã giống nhau về tiếp điểm và nguồn nuôi, chỉ khác ở chức năng thời gian: iRTA, iRTB, iRTC, iRTH hoặc iRTL. Anh/chị xác định kiểu trễ cần cho tải rồi chọn mã tương ứng trong bảng mã đặt hàng bên dưới.
Lưu ý lắp đặt
Ngắt nguồn trước khi đấu dây, cấp nguồn nuôi đúng dải Uc và không để tải vượt khả năng tiếp điểm đầu ra. Rơ le nên do thợ điện có chuyên môn lắp và cài đặt.
Các rơ le này thuộc nhóm thiết bị module DIN, chống sét Schneider trong các thiết bị điện Schneider do Phú An Khang phân phối, bảo hành theo chính sách bảo hành của hãng. Muốn nhận báo giá, anh/chị gửi mã đặt hàng trong bảng và số lượng cần dùng qua trang nhận báo giá.
Câu hỏi thường gặp
Bảng mã Acti9 iRT gồm những rơ le nào?
Gồm 5 rơ le thời gian: iRTA (trễ cấp điện cho tải), iRTB và iRTC (trễ ngắt tải, tính từ lúc tiếp điểm điều khiển đóng hoặc mở), iRTH (trễ ngắt tải) và iRTL (rơ le nhấp nháy), cùng tiếp điểm 1 C/O.
Rơ le thời gian iRT dùng nguồn nuôi bao nhiêu?
Theo mô tả mã, cả 5 mã dùng nguồn nuôi Uc 24–240 V AC hoặc 24 V DC.
