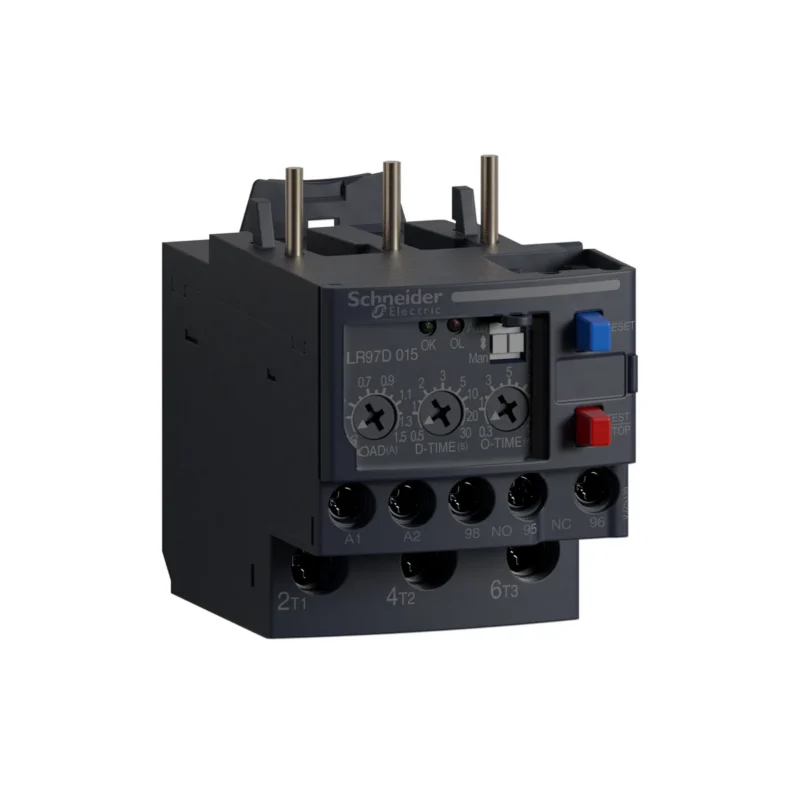

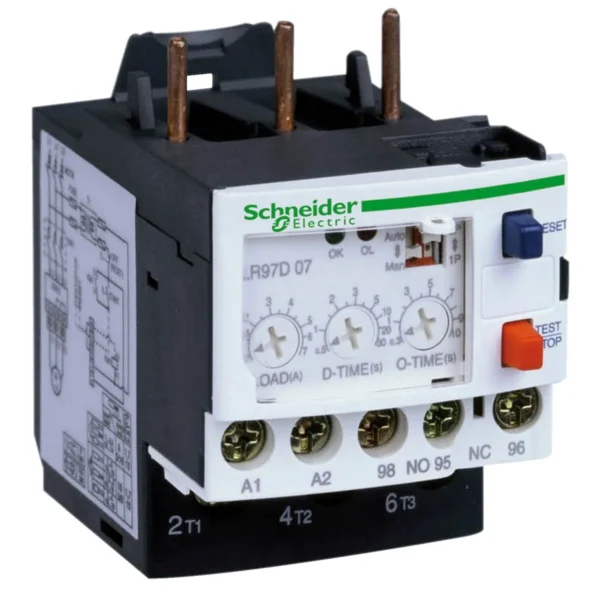

Rơ le quá dòng điện tử Schneider TeSys LR97D
Mã dòngTeSys LR97D
Chọn trong 11 mã đặt hàngRơ le quá dòng điện tử TeSys LR97D bảo vệ động cơ và máy tải nặng, khởi động lâu hoặc khởi động thường xuyên, dải chỉnh dòng 0,3–38 A, rộng 45 mm, gồm 11 mã đặt hàng.
- Chính hãng · CO/CQ
- Hóa đơn VAT
- Showroom Schneider: 45 Huỳnh Thúc Kháng
- Dải chỉnh dòng
- 0,3–38 A
- Điện áp
- 100–120 V AC, 200–240 V AC, 24 V AC/DC
- Chức năng bảo vệ
- quá dòng, quá mô-men xoắn, kẹt rô-to, mất pha
- Tiếp điểm phụ
- 1 C/O (tiếp điểm đảo)
Giá thay đổi theo số lượng và thời điểm. Phòng dự án báo giá sau khi xác nhận mã và khối lượng.
Thông số kỹ thuật
| Mã dòng | TeSys LR97D |
|---|---|
| Thương hiệu | Schneider |
| Dải chỉnh dòng | 0,3–38 A |
| Điện áp | 100–120 V AC, 200–240 V AC, 24 V AC/DC |
| Chức năng bảo vệ | quá dòng, quá mô-men xoắn, kẹt rô-to, mất pha |
| Tiếp điểm phụ | 1 C/O (tiếp điểm đảo) |
| Chiều rộng | 45 mm |
| Đấu nối | kẹp vít hoặc đầu cốt |
| Số mã trong dòng | 11 mã (xem bảng mã đặt hàng) |
| Bảo hành | Theo chính sách bảo hành của Schneider Electric |
Đối chiếu thông số với catalogue của hãng trước khi đặt hàng.
Mã đặt hàng 11 mã
Tick các mã cần báo giá rồi gửi một lần.
| Mã đặt hàng | Tên mã | Thông số chính |
|---|---|---|
| Electronic overcurrent relay, TeSys LR97D, 24VAC/DC, 0.3 to 1.5A, 1C/O | 0,3–1,5 A | |
| Electronic overcurrent relay, TeSys LR97D, 100 to 120VAC, 0.3 to 1.5A, 1C/O | 0,3–1,5 A | |
| Electronic overcurrent relay, TeSys LR97D, 200 to 240VAC, 0.3 to 1.5A, 1C/O | 0,3–1,5 A | |
| Electronic overcurrent relay, TeSys LR97D, 24VAC/DC, 1.2 to 7A, 1C/O | 1,2–7 A | |
| Electronic overcurrent relay, TeSys LR97D, 100 to 120VAC, 1.2 to 7A, 1C/O | 1,2–7 A | |
| Electronic overcurrent relay, TeSys LR97D, 200 to 240VAC, 1.2 to 7A, 1C/O | 1,2–7 A | |
| Electronic overcurrent relay, TeSys LR97D, 24VAC/DC, 5 to 25A, 1C/O | 5–25 A | |
| Electronic overcurrent relay, TeSys LR97D, 100 to 120VAC, 5 to 25A, 1C/O | 5–25 A | |
| Electronic overcurrent relay, TeSys LR97D, 200 to 240VAC, 5 to 25A, 1C/O | 5–25 A | |
| Electronic overcurrent relay, TeSys LR97D, 24VAC/DC, 20 to 38A, 1C/O | 20–38 A | |
| Electronic overcurrent relay, TeSys LR97D, 200 to 240VAC, 20 to 38A, 1C/O | 20–38 A |
Không có mã khớp. Anh/chị thử từ khóa khác hoặc gửi yêu cầu để Phú An Khang tìm mã giúp.
Mô tả sản phẩm
TeSys LR97D là rơ le quá dòng điện tử họ TeSys Deca, bảo vệ động cơ và bộ phận cơ khí như hộp số khi quá dòng, quá mô-men xoắn. Rơ le không có bộ nhớ nhiệt; theo Schneider, loại này hợp với máy tải nặng, khởi động lâu hoặc thường xuyên. Dải chỉnh dòng 0,3–38 A.
Đặc điểm
- Giám sát cả lúc khởi động và lúc chạy ổn định; bảo vệ khi quá tải, kẹt cơ khí, sốc mô-men, kẹt rô-to, mất pha.
- Đặt ngưỡng dòng cùng hai thời gian riêng: thời gian khởi động và thời gian tác động khi đang chạy.
- Chọn chế độ 3 pha hoặc 1 pha; 2 đèn LED báo khởi động, quá mô-men, kẹt rô-to, mất pha.
- Rộng 45 mm, đấu kẹp vít hoặc đầu cốt, 1 tiếp điểm đảo (C/O), reset tay hoặc tự động.
Cách chọn mã
Các mã khác nhau ở dải chỉnh dòng (0,3–1,5 A, 1,2–7 A, 5–25 A, 20–38 A) và điện áp nguồn nuôi: đuôi B là 24 V AC/DC, F7 là 100–120 V AC, M7 là 200–240 V AC. Anh/chị chọn dải chứa dòng định mức động cơ và nguồn nuôi theo mạch điều khiển, rồi xem bảng mã đặt hàng bên dưới.
Lưu ý lắp đặt
Ngắt điện khi đấu nối, cấp nguồn nuôi đúng điện áp của mã. Thợ điện có chuyên môn cần chọn đúng chế độ 3 pha hoặc 1 pha và cài ngưỡng, thời gian theo cách khởi động của máy.
LR97D nằm trong nhóm contactor, rơ le nhiệt Schneider tại Phú An Khang; xem thêm thiết bị điện Schneider. Muốn nhận báo giá, anh/chị chọn mã đặt hàng trong bảng và gửi qua trang nhận báo giá; bảo hành theo chính sách bảo hành.
Câu hỏi thường gặp
Rơ le LR97D khác rơ le nhiệt ở điểm nào?
LR97D là rơ le quá dòng điện tử, không có bộ nhớ nhiệt, cài được ngưỡng dòng và thời gian riêng cho lúc khởi động và lúc chạy. Rơ le cần nguồn nuôi 24 V AC/DC, 100–120 V AC hoặc 200–240 V AC tùy mã.
LR97D có những dải dòng nào?
Bốn dải: 0,3–1,5 A, 1,2–7 A, 5–25 A và 20–38 A.
