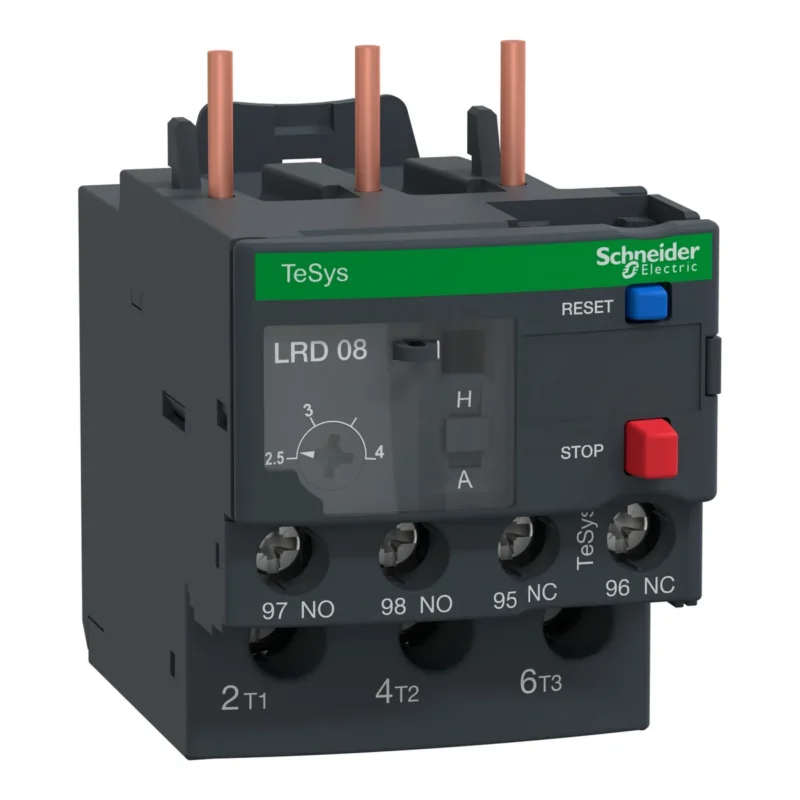

Rơ le nhiệt Schneider TeSys Deca LRD
Mã dòngTeSys Deca LRD
Chọn trong 59 mã đặt hàngRơ le nhiệt TeSys Deca LRD bảo vệ quá tải động cơ trong nhà máy, tòa nhà và hệ thống nước, dải chỉnh dòng 0,1–150 A, động cơ đến 75 kW ở 400 V, gồm 59 mã đặt hàng.
- Chính hãng · CO/CQ
- Hóa đơn VAT
- Showroom Schneider: 45 Huỳnh Thúc Kháng
- Dải chỉnh dòng
- 0,1–150 A
- Điện áp
- 690 V AC
- Cấp ngắt
- class 10A, một số mã class 20
- Công suất động cơ
- đến 75 kW ở 400 V
Giá thay đổi theo số lượng và thời điểm. Phòng dự án báo giá sau khi xác nhận mã và khối lượng.
Thông số kỹ thuật
| Mã dòng | TeSys Deca LRD |
|---|---|
| Thương hiệu | Schneider |
| Dải chỉnh dòng | 0,1–150 A |
| Điện áp | 690 V AC |
| Cấp ngắt | class 10A, một số mã class 20 |
| Công suất động cơ | đến 75 kW ở 400 V |
| Tiếp điểm phụ | 1NO + 1NC |
| Đầu đấu nối | kẹp vít, EverLink, đầu cốt, lò xo |
| Số mã trong dòng | 59 mã (xem bảng mã đặt hàng) |
| Bảo hành | Theo chính sách bảo hành của Schneider Electric |
Đối chiếu thông số với catalogue của hãng trước khi đặt hàng.
Mã đặt hàng 59 mã
Tick các mã cần báo giá rồi gửi một lần.
| Mã đặt hàng | Tên mã | Thông số chính |
|---|---|---|
| Thermal overload relay, TeSys Deca, 690VAC, 3P, 2.5 to 4A, 1NO+1NC, class 10A, screw clamp | 3P · 2,5–4 A | |
| Thermal overload relay, TeSys Deca, 690VAC, 3P, 4 to 6A, 1NO+1NC, class 10A, screw clamp | 3P · 4–6 A | |
| Thermal overload relay,TeSys Deca,12-18A,1NO+1NC,class 10A,screw clamp | 12–18 A | |
| Thermal overload relay, TeSys Deca, 690VAC, 1.6 to 2.5A, 1NO+1NC, class 10A, screw clamp | 1,6–2,5 A | |
| Thermal overload relay,TeSys Deca,9-13A,1NO+1NC,class 10A,screw clamp | 9–13 A | |
| Thermal overload relay, TeSys Deca, 690VAC, 7 to 10A, 1NO+1NC, class 10A, screw clamp | 7–10 A | |
| Thermal overload relay,TeSys Deca,16-24A,1NO+1NC,class 10A,screw clamp | 16–24 A | |
| Thermal overload relay,TeSys Deca,5.5-8A,1NO+1NC,class 10A,screw clamp | 5,5–8 A | |
| Thermal overload relay, TeSys Deca, 690VAC, 1 to 1.6A, 1NO+1NC, class 10A, screw clamp | 1–1,6 A | |
| Thermal overload relay,TeSys Deca,23-32A,1NO+1NC,class 10A,screw clamp | 23–32 A | |
| Thermal overload relay, TeSys Deca, 690VAC, 0.63 to 1A, 1NO+1NC, class 10A, screw clamp | 0,63–1 A | |
| Thermal overload relay, TeSys Deca, 690VAC, 37 to 50A, 1NO+1NC, class 10A, EverLink BTR screw | 37–50 A | |
| Thermal overload relay, TeSys Deca, 690VAC, 30 to 40A, 1NO+1NC, class 10A, EverLink BTR screw | 30–40 A | |
| Thermal overload relay, TeSys Deca, 690VAC, 0.4 to 0.63A, 1NO+1NC, class 10A, screw clamp | 0,4–0,63 A | |
| Thermal overload relay, TeSys Deca, 690VAC, 48 to 65A, 1NO+1NC, class 10A, EverLink BTR screw | 48–65 A | |
| Thermal overload relay, TeSys Deca, 690VAC, 30 to 38A, 1NO+1NC, class 10A, screw clamp | 30–38 A | |
| Thermal overload relay, TeSys Deca, 690VAC, 23 to 32A, 1NO+1NC, class 10A, EverLink screw terminals | 23–32 A | |
| thermal overload relays, TeSys Deca, 63...80A, class 10A | 63–80 A | |
| Thermal overload relay, TeSys Deca, 690VAC, 0.25 to 0.4A, 1NO+1NC, class 10A, screw clamp | 0,25–0,4 A | |
| thermal overload relays, TeSys Deca, 95...120A, class 10A, lug clamps | 95–120 A | |
| thermal overload relays, TeSys Deca, 80...104A, class 10A, lug clamps | 80–104 A | |
| Thermal overload relays, TeSys Deca, 37...50 A , class 10A | 37–50 A | |
| thermal overload relays, TeSys Deca, 80...104A, class 10A, motor protection | 80–104 A | |
| Thermal overload relays, TeSys Deca, 55...70 A , class 10A | 55–70 A | |
| Thermal overload relay, TeSys Deca, 690VAC, 17 to 25A, 1NO+1NC, class 10A, EverLink BTR screw | 17–25 A | |
| Thermal overload relays, TeSys Deca, 48...65 A , class 10A | 48–65 A | |
| thermal overload relays, TeSys Deca, 110...140A, class 10A, lug clamps | 110–140 A | |
| Thermal overload relay, TeSys Deca, 690VAC, 0.16 to 0.25A, 1NO+1NC, class 10A | 0,16–0,25 A | |
| thermal overload relays, TeSys Deca, 30...40A, class 10A, motor protection | 30–40 A | |
| thermal overload relays, TeSys Deca, 23...32A , class 10A | 23–32 A | |
| TeSys LRD thermal overload relays - 37...50 A - class 20 | 37–50 A | |
| Thermal overload relay,TeSys Deca,23-32A,1NO+1NC,class 10A,lugs ring terminal | 23–32 A | |
| Thermal overload relay, TeSys Deca, 690VAC, 0.1 to 0.16A, 1NO+1NC, class 10A, screw clamp | 0,1–0,16 A | |
| Thermal overload relay,TeSys Deca,9-13A,1NO+1NC,class 10A,spring terminal | 9–13 A | |
| thermal overload relays, TeSys Deca, 17...25A , class 10A | 17–25 A | |
| TeSys Deca thermal overload relays,48...65A,class 20,for D80/95(3P) | 3P · 48–65 A | |
| TeSys LRD thermal overload relays - 63...80 A - class 20 | 63–80 A | |
| Thermal overload relay, TeSys Deca, 690VAC, 0.63 to 1A, 1NO+1NC, class 10A, for unbalanced loads | 0,63–1 A | |
| Thermal overload relay,TeSys Deca,1-1.6A,1NO+1NC,class 10A,lugs terminal,for unbalanced loads | 1–1,6 A | |
| Thermal overload relay, TeSys Deca, 690VAC, 1.6 to 2.5A, 1NO+1NC, class 10A, for unbalanced loads | 1,6–2,5 A | |
| TeSys LRD thermal overload relays - 2.5...4 A - class 10A | 2,5–4 A | |
| Thermal overload relay,TeSys Deca,2.5-4A,1NO+1NC,class 10A,lugs terminal,for unbalanced loads | 2,5–4 A | |
| Thermal overload relay,TeSys Deca,5.5-8A,1NO+1NC,class 10A,lugs terminal,for unbalanced loads | 5,5–8 A | |
| Thermal overload relay,TeSys Deca,12-18A,1NO+1NC,class 10A,lugs terminal,for unbalanced loads | 12–18 A | |
| Thermal overload relay, TeSys Deca, 690VAC, 16 to 24A, 1NO+1NC, class 10A, for unbalanced loads | 16–24 A | |
| Thermal overload relay, TeSys Deca, 690VAC, 23 to 32A, 1NO+1NC, class 10A, for D25-D38, for unbalanced loads | 23–32 A | |
| Thermal overload relay,TeSys Deca,1.6-2.5A,1NO+1NC,class 10A,spring terminal | 1,6–2,5 A | |
| Thermal overload relay,TeSys Deca,4-6A,1NO+1NC,class 10A,lugs ring terminal | 4–6 A | |
| Thermal overload relay, TeSys Deca, 690VAC, 9 to 13A, 1NO+1NC, class 10A, EverLink BTR screw | 9–13 A | |
| Thermal overload relay, TeSys Deca, 690VAC, 12 to 18A, 1NO+1NC, class 10A, EverLink BTR screw connectors | 12–18 A | |
| Thermal overload relay,TeSys Deca,48-65A,1NO+1NC,class 10A,EverLink lugs ring | 48–65 A | |
| TeSys LRD non-differential therm overload relay 62-80A class10A EverLink | 62–80 A | |
| TeSys LRD differential thermal overload relay 62-80A class10A EverLink | 62–80 A | |
| TeSys LRD differential thermal overload relay 62-80A class10A EverLink+springs | 62–80 A | |
| TeSys LRD differential thermal overload relay 62-80A class10A for lugs | 62–80 A | |
| Thermal overload relay,TeSys Deca,12-18A,1NO+1NC,class 10A,screw clamp,for LC1D80 | 12–18 A | |
| thermal overload relays, TeSys Deca, 60...100A, class 10 | 60–100 A | |
| thermal overload relays, TeSys Deca, 90...150A, class 10 | 90–150 A | |
| thermal overload relays, TeSys Deca, 90...150A, class 20 | 90–150 A |
Không có mã khớp. Anh/chị thử từ khóa khác hoặc gửi yêu cầu để Phú An Khang tìm mã giúp.
Mô tả sản phẩm
TeSys Deca LRD là dòng rơ le nhiệt của Schneider, bảo vệ động cơ khi quá tải trong mạch khởi động của máy móc ở nhà máy, tòa nhà, hệ thống nước và khai khoáng. Cả dòng có dải chỉnh dòng 0,1–150 A; theo Schneider, rơ le bảo vệ được động cơ đến 75 kW ở 400 V.
Đặc điểm
- Phần lớn mã có cấp ngắt (trip class) 10A; một số mã như LR2D3563 có cấp ngắt class 20.
- Nhiều mã ghi điện áp 690 V AC, kèm 1 tiếp điểm thường mở (NO) và 1 tiếp điểm thường đóng (NC).
- Chọn reset bằng tay hoặc tự động, nắp che đóng kín được, có tùy chọn reset điện từ xa.
- Nhiều kiểu đầu nối: kẹp vít, EverLink (nhóm LRD3), đầu cốt, lò xo; gắn trực tiếp vào contactor hoặc lắp riêng qua đế đấu nối.
- Nhóm mã LR3D, ví dụ LR3D22, dành cho tải không cân bằng.
Cách chọn mã
Các mã khác nhau ở dải chỉnh dòng, cấp ngắt, kiểu đầu nối và loại tải. Anh/chị chọn mã có dải chỉnh chứa dòng định mức trên nhãn động cơ, ví dụ động cơ 2,5–4 A dùng LRD08. Đủ 59 mã có trong bảng mã đặt hàng bên dưới.
Lưu ý lắp đặt
Thợ điện có chuyên môn cần ngắt nguồn khi lắp, chỉnh dòng đặt theo nhãn động cơ và đấu tiếp điểm NC vào mạch cuộn hút contactor để cắt động cơ khi rơ le tác động.
Dòng LRD thuộc nhóm contactor, rơ le nhiệt Schneider do Phú An Khang phân phối; xem thêm thiết bị điện Schneider. Anh/chị gửi mã đặt hàng chọn trong bảng qua trang nhận báo giá để nhận báo giá; bảo hành theo chính sách bảo hành.
Câu hỏi thường gặp
Chọn rơ le nhiệt TeSys Deca LRD theo thông số nào?
Chọn mã có dải chỉnh dòng chứa dòng định mức của động cơ. Cả dòng có dải 0,1–150 A, ví dụ LRD01 chỉnh 0,1–0,16 A, LRD340 chỉnh 30–40 A.
Class 10A trên rơ le LRD có phải là dòng 10 A không?
Không. Class 10A là cấp ngắt (trip class), thể hiện đặc tính thời gian tác động khi quá tải. Phần lớn mã LRD là class 10A, một số mã như LR2D3563 là class 20.
