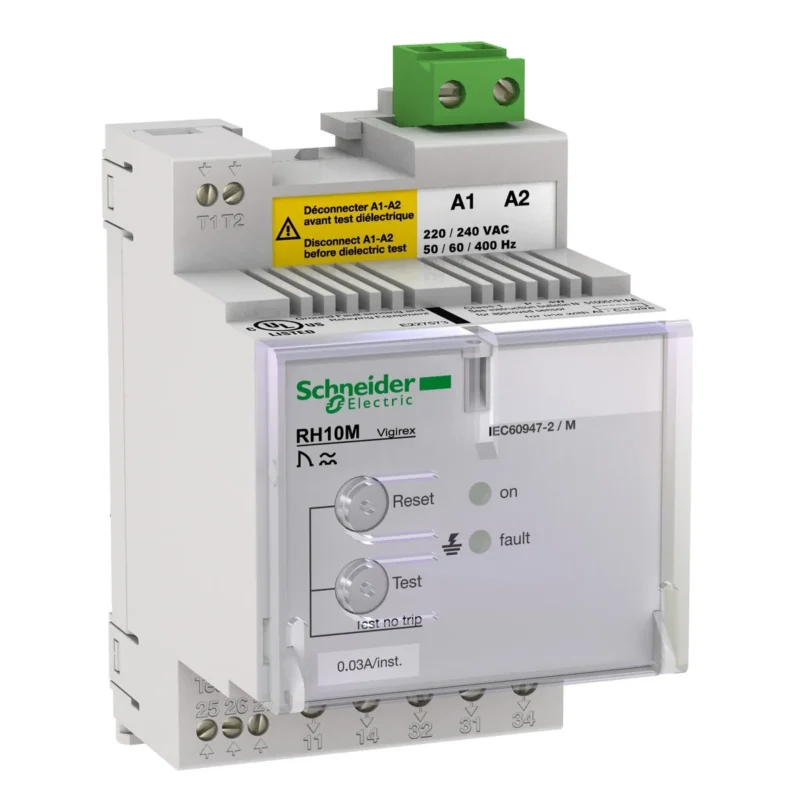

Rơ le chống dòng rò Schneider Vigirex RH
Mã dòngVigirex RH
Chọn trong 54 mã đặt hàngVigirex RH (mô tả mã ghi VigiPacT) là rơ le chống dòng rò của Schneider, giám sát dòng rò đất để cảnh báo hoặc cắt aptomat phía trên, độ nhạy từ 30 mA đến 30 A tùy model, gồm 54 mã.
- Chính hãng · CO/CQ
- Hóa đơn VAT
- Showroom Schneider: 45 Huỳnh Thúc Kháng
- Dải chỉnh độ nhạy
- 30 mA–3 A, 30 mA–30 A, 30 mA–10 A
- Độ nhạy dòng rò
- 30, 100, 250, 300, 500 mA
- Điện áp
- 12/24 V AC, 48 V AC, 110/130 V AC, 220/240 V AC, 380/415 V AC, 440/525 V AC
- Số mã trong dòng
- 54 mã (xem bảng mã đặt hàng)
Giá thay đổi theo số lượng và thời điểm. Phòng dự án báo giá sau khi xác nhận mã và khối lượng.
Thông số kỹ thuật
| Mã dòng | Vigirex RH |
|---|---|
| Thương hiệu | Schneider |
| Dải chỉnh độ nhạy | 30 mA–3 A, 30 mA–30 A, 30 mA–10 A |
| Độ nhạy dòng rò | 30, 100, 250, 300, 500 mA |
| Điện áp | 12/24 V AC, 48 V AC, 110/130 V AC, 220/240 V AC, 380/415 V AC, 440/525 V AC |
| Số mã trong dòng | 54 mã (xem bảng mã đặt hàng) |
| Bảo hành | Theo chính sách bảo hành của Schneider Electric |
Đối chiếu thông số với catalogue của hãng trước khi đặt hàng.
Mã đặt hàng 54 mã
Tick các mã cần báo giá rồi gửi một lần.
| Mã đặt hàng | Tên mã | Thông số chính |
|---|---|---|
| Residual current protection relay, VigiPacT RH10M, 300mA, 12/24VAC 50/60Hz, 12/48VDC, DIN rail mounting | 300 mA | |
| Residual current protection relay, VigiPacT RH10M, 100mA, 110/130VAC 50/60Hz, DIN rail mounting | 100 mA | |
| Residual current protection relay, VigiPacT RH10M, 300mA, 110/130VAC 50/60Hz, DIN rail mounting | 300 mA | |
| Residual current protection relay, VigiPacT RH10M, 30mA, 220/240VAC 50/60Hz, DIN rail mounting | 30 mA | |
| Residual current protection relay, VigiPacT RH10M, 300mA, 220/240VAC 50/60Hz, DIN rail mounting | 300 mA | |
| Residual current protection relay, VigiPacT RH10M, 500mA, 220/240VAC 50/60Hz, DIN rail mounting | 500 mA | |
| Residual current protection relay, VigiPacT RH10M, 1A, 220/240VAC 50/60Hz, DIN rail mounting | 1 A | |
| Residual current protection relay, VigiPacT RH10M, 30mA, 380/415VAC 50/60Hz, DIN rail mounting | 30 mA | |
| Residual current protection relay, VigiPacT RH10M, 100mA, 380/415VAC 50/60Hz, DIN rail mounting | 100 mA | |
| Residual current protection relay, VigiPacT RH10M, 300mA, 380/415VAC 50/60Hz, DIN rail mounting | 300 mA | |
| Residual current protection relay, VigiPacT RH10M, 1A, 380/415VAC 50/60Hz, DIN rail mounting | 1 A | |

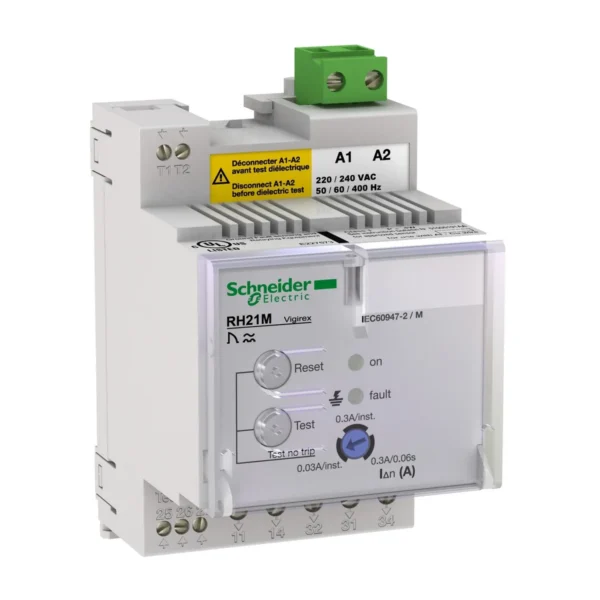

| Residual current protection relay, VigiPacT RH21M, 30mA or 300mA, 12/24VAC 50/60Hz, 12/48VDC, DIN rail mounting | 30 mA | |
| Residual current protection relay, VigiPacT RH21M, 30mA or 300mA, 220/240VAC 50/60Hz, DIN rail mounting | 30 mA | |
| Residual current protection relay, VigiPacT RH21M, 30mA or 300mA, 380/415VAC 50/60Hz, DIN rail mounting | 30 mA | |
| Residual current protection relay, VigiPacT RH68M, 30mA-3A, 220/240VAC 50/60Hz, DIN rail mounting | 30 mA–3 A | |

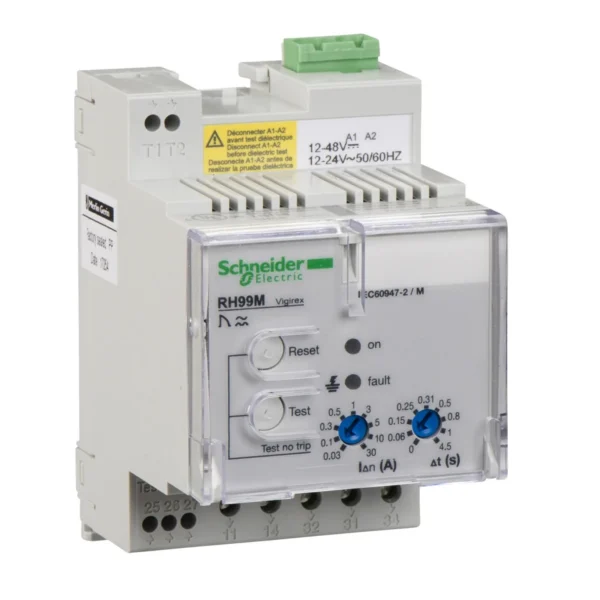

| Residual current protection relay, VigiPacT RH99M, 30mA-30A, 12/24VAC 50/60Hz, 12/48VDC, DIN rail mounting | 30 mA–30 A | |
| Residual current protection relay, VigiPacT RH99M, 30mA-30A, 110/130VAC 50/60Hz, DIN rail mounting | 30 mA–30 A | |
| Residual current protection relay, VigiPacT RH99M, 30mA-30A, 220/240VAC 50/60Hz, DIN rail mounting | 30 mA–30 A | |
| Residual current protection relay, VigiPacT RH99M, 30mA-30A, 380/415VAC 50/60Hz, DIN rail mounting | 30 mA–30 A | |
| Residual current protection relay, VigiPacT RH99M, 30mA-30A, 440/525VAC 50/60Hz, DIN rail mounting | 30 mA–30 A | |
| Residual current protection relay, VigiPacT RH10P, 300mA, 12/24VAC 50/60Hz, 12/48VDC, front panel mounting | 300 mA | |
| Residual current protection relay, VigiPacT RH10P, 300mA, 110/130VAC 50/60Hz, front panel mounting | 300 mA | |
| Residual current protection relay, VigiPacT RH10P, 500mA, 110/130VAC 50/60Hz, front panel mounting | 500 mA | |
| Residual current protection relay, VigiPacT RH10P, 30mA, 220/240VAC 50/60Hz, front panel mounting | 30 mA | |
| Residual current protection relay, VigiPacT RH10P, 250mA, 220/240VAC 50/60Hz, front panel mounting | 250 mA | |
| Residual current protection relay, VigiPacT RH10P, 300mA, 220/240VAC 50/60Hz, front panel mounting | 300 mA | |
| Residual current protection relay, VigiPacT RH21P, 30mA or 300mA, 220/240VAC 50/60Hz, front panel mounting | 30 mA | |
| Residual current protection relay, VigiPacT Rh21P, 30mA or 300mA, 380/415VAC 50/60Hz, front panel mounting | 30 mA | |
| Residual current protection relay, VigiPacT RH99P, 30mA-30A, 12/24VAC 50/60Hz, 12/48VDC, front panel mounting | 30 mA–30 A | |
| Residual current protection relay, VigiPacT RH99P, 30mA-30A, 110/130VAC 50/60Hz, front panel mounting | 30 mA–30 A | |
| Residual current protection relay, VigiPacT RH99P, 30mA-30A, 220/240VAC 50/60Hz, front panel mounting | 30 mA–30 A | |
| Residual current protection relay, VigiPacT RH99P, 30mA-30A, 380/415VAC 50/60Hz, front panel mounting | 30 mA–30 A | |
| Residual current protection relay, VigiPacT RH86M, 30mA-10A, 220/240VAC 50/60Hz, DIN rail mounting | 30 mA–10 A | |
| Residual current protection relay, VigiPacT RH197P, 30mA-30A, 48VAC 50/60Hz, 24/130VDC, alarm 50%, front panel mounting | 30 mA–30 A | |
| Residual current protection relay, VigiPacT RH197P, 30mA-30A, 110/130VAC 50/60Hz, alarm 50%, front panel mounting | 30 mA–30 A | |
| Residual current protection relay, VigiPacT RH197P, 30mA-30A, 380/415VAC 50/60Hz, alarm 50%, front panel mounting | 30 mA–30 A | |
| Residual current protection relay, VigiPacT RH197P, 30mA-30A, 220/240VAC 50/60Hz, alarm 100%, front panel mounting | 30 mA–30 A | |
| Residual current protection relay, VigiPacT RH197M, 30mA-30A, 48VAC 50/60Hz, 24/130VDC, alarm 50% or 100%, DIN rail | 30 mA–30 A | |
| Residual current protection relay, VigiPacT RH197M, 30mA-30A, 110/130VAC 50/60Hz, alarm 50% or 100%, DIN rail mounting | 30 mA–30 A | |
| Residual current protection relay, VigiPacT RH197M, 30mA-30A, 380/415VAC 50/60Hz, alarm 50% or 100%, DIN rail mounting | 30 mA–30 A | |
| Residual current protection relay, VigiPacT RHUs, 30mA-30A, 110/130VAC 50/60Hz, without communication, front panel | 30 mA–30 A | |
| Residual current protection relay, VigiPacT RHUs, 30mA-30A, 220/240VAC 50/60Hz, without communication, front panel | 30 mA–30 A | |
| Residual current protection relay, VigiPacT RHU, 30mA-30A, 110/130VAC 50/60Hz, communicating, front panel mounting | 30 mA–30 A | |
| Residual current protection relay, VigiPacT RHU, 30mA-30A, 220/240VAC 50/60Hz, communicating, front panel mounting | 30 mA–30 A | |
| Connection multiplexer RM12T, VigiPacT RMH monitoring relay, 220/240VAC 50/60Hz, up to 12 sensors | ||
| Residual current monitoring relay, VigiPacT RH99M, 30mA-30A, 12/24VAC 50/60Hz, 12/48VDC, DIN rail mounting | 30 mA–30 A | |
| Residual current monitoring relay, VigiPacT RH99M, 30mA-30A, 110/130VAC 50/60Hz, DIN rail mounting | 30 mA–30 A | |
| Residual current monitoring relay, VigiPacT RH99M, 30mA-30A, 220/240VAC 50/60Hz, DIN rail mounting | 30 mA–30 A | |
| Residual current monitoring relay, VigiPacT RH99M, 30mA-30A, 380/415VAC 50/60Hz, DIN rail mounting | 30 mA–30 A | |
| Residual current monitoring relay, VigiPacT RH99M, 30mA-30A, 440/525VAC 50/60Hz, DIN rail mounting | 30 mA–30 A | |
| Residual current monitoring relay, VigiPacT RH99P, 30mA-30A, 12/24VAC 50/60Hz, 12/48VDC, front panel mounting | 30 mA–30 A | |
| Residual current monitoring relay, VigiPacT RH99P, 30mA-30A, 110/130VAC 50/60Hz, front panel mounting | 30 mA–30 A | |
| Residual current monitoring relay, VigiPacT RH99P, 30mA-30A, 220/240VAC 50/60Hz, front panel mounting | 30 mA–30 A | |
| Residual current monitoring relay, VigiPacT RMH, 30mA-30A, 220/240VAC 50/60Hz, front panel mounting | 30 mA–30 A |
Không có mã khớp. Anh/chị thử từ khóa khác hoặc gửi yêu cầu để Phú An Khang tìm mã giúp.
Mô tả sản phẩm
Vigirex RH là dòng rơ le dòng rò thuộc PacT Series của Schneider, trong mô tả mã mang tên VigiPacT. Rơ le đo liên tục dòng rò đất qua cảm biến dòng (toroid) để phát hiện sự cố cách điện, rồi bảo vệ hoặc cảnh báo tùy model.
Đặc điểm
- Bảo vệ: khi dòng rò đạt ngưỡng đặt, rơ le tác động bộ cắt của aptomat phía trên.
- Giám sát: báo bằng đèn LED, thanh đồ thị hoặc màn hình cảm ứng và tiếp điểm khô; RMH cùng bộ ghép RM12T giám sát đến 12 mạch.
- Theo Schneider, rơ le không cắt khi dòng rò dưới 80% ngưỡng đặt hoặc chỉ thoáng qua; đo dòng rò RMS thực và tự báo lỗi bên trong.
- Theo Schneider, rơ le loại A dùng cho lưới đến 1.000 V, 400 Hz, đường dây 630–3.200 A và dòng ngắn mạch đến 200 kA.
Cách chọn mã
Chữ cuối model là kiểu lắp: M lắp thanh ray DIN, P lắp mặt tủ. Độ nhạy: RH10 một mức cố định từ 30 mA đến 1 A, RH21 chọn 30 hoặc 300 mA, RH68 30 mA–3 A, RH86 30 mA–10 A, RH99, RH197, RHU 30 mA–30 A. Anh/chị chọn thêm điện áp nguồn nuôi trong bảng mã đặt hàng bên dưới.
Lưu ý lắp đặt

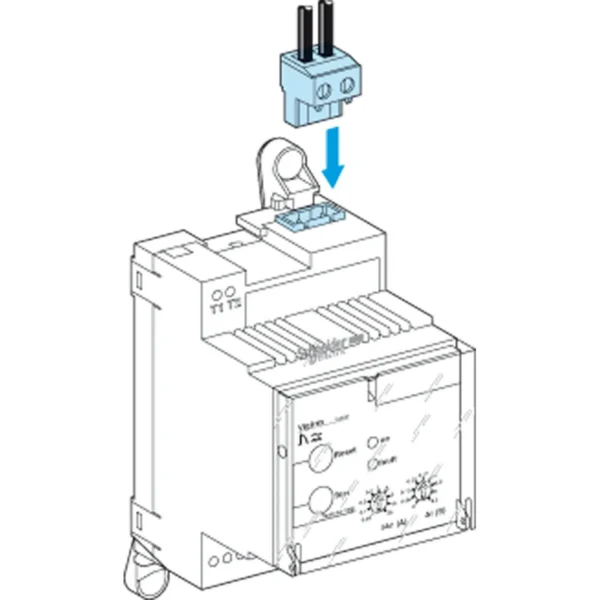

Rơ le chỉ ngắt được mạch khi đấu đúng với cuộn cắt của aptomat và cảm biến dòng phù hợp; đấu nối, cài ngưỡng, thời gian trễ do thợ điện có chuyên môn làm khi đã ngắt nguồn.
Anh/chị chọn mã trong bảng rồi gửi qua trang nhận báo giá, Phú An Khang sẽ báo giá theo đúng mã. Dòng cùng nhóm ở mục aptomat MCCB, ACB Schneider; xem thêm thiết bị điện Schneider và chính sách bảo hành.
Câu hỏi thường gặp
Rơ le Vigirex RH có tự ngắt mạch được không?
Rơ le không trực tiếp cắt dòng tải. Khi dòng rò vượt ngưỡng đặt, rơ le điều khiển bộ cắt của aptomat phía trên để ngắt mạch, nên cần dùng kèm aptomat có cuộn cắt và cảm biến dòng rò phù hợp.
Mã M và mã P khác nhau thế nào?
Mã M (như RH10M, RH21M, RH99M, RH197M) lắp trên thanh ray DIN; mã P (như RH10P, RH21P, RH99P, RH197P) lắp trên mặt tủ điện. RHU, RHUs và RMH cũng là loại lắp mặt tủ.
