Phụ kiện truyền thông Schneider Enerlin'X IFE, EIFE, IFM, I/O
Mã dòngEnerlin'X
Chọn trong 5 mã đặt hàngEnerlin'X là nhóm module truyền thông và module vào/ra của Schneider, đưa máy cắt hạ thế lên mạng Ethernet hoặc Modbus-SL để giám sát, điều khiển từ xa, gồm 5 mã IFE, EIFE, IFM và I/O.
- Chính hãng · CO/CQ
- Hóa đơn VAT
- Showroom Schneider: 45 Huỳnh Thúc Kháng
- Giao tiếp
- Ethernet (IFE, EIFE), Modbus-SL (IFM)
- Cổng Ethernet
- 2 cổng 10/100 Mbps (IFE, EIFE)
- Địa chỉ Modbus
- 1–99, đặt bằng công tắc xoay (IFM)
- Máy chủ tủ điện IFE
- tối đa 20 máy cắt hạ thế
Giá thay đổi theo số lượng và thời điểm. Phòng dự án báo giá sau khi xác nhận mã và khối lượng.
Thông số kỹ thuật
| Mã dòng | Enerlin'X |
|---|---|
| Thương hiệu | Schneider |
| Giao tiếp | Ethernet (IFE, EIFE), Modbus-SL (IFM) |
| Cổng Ethernet | 2 cổng 10/100 Mbps (IFE, EIFE) |
| Địa chỉ Modbus | 1–99, đặt bằng công tắc xoay (IFM) |
| Máy chủ tủ điện IFE | tối đa 20 máy cắt hạ thế |
| Số mã trong dòng | 5 mã (xem bảng mã đặt hàng) |
| Bảo hành | Theo chính sách bảo hành của Schneider Electric |
Đối chiếu thông số với catalogue của hãng trước khi đặt hàng.
Mã đặt hàng 5 mã
Tick các mã cần báo giá rồi gửi một lần.
| Mã đặt hàng | Tên mã | Thông số chính |
|---|---|---|
| IFE Ethernet interface, Enerlin'X | ||
| Enerlin'X EIFE, Embedded Ethernet interface for drawout Masterpact MTZ | ||
| IFE Ethernet switchboard server, Enerlin'X | ||
| IFM Modbus SL interface module, Enerlin'X | ||
| I/O (input/output) application module, Enerlin'X |
Không có mã khớp. Anh/chị thử từ khóa khác hoặc gửi yêu cầu để Phú An Khang tìm mã giúp.
Mô tả sản phẩm
Enerlin’X thuộc EcoStruxure của Schneider, gồm giao diện và cổng kết nối giúp máy cắt hạ thế Masterpact, Compact, PowerPact giao tiếp qua Ethernet hoặc Modbus-SL. Nhờ đó người vận hành xem trạng thái, cảnh báo và điều khiển máy cắt từ xa, phù hợp tủ điện thông minh ở trung tâm dữ liệu, bệnh viện, dầu khí, hạ tầng.
Đặc điểm

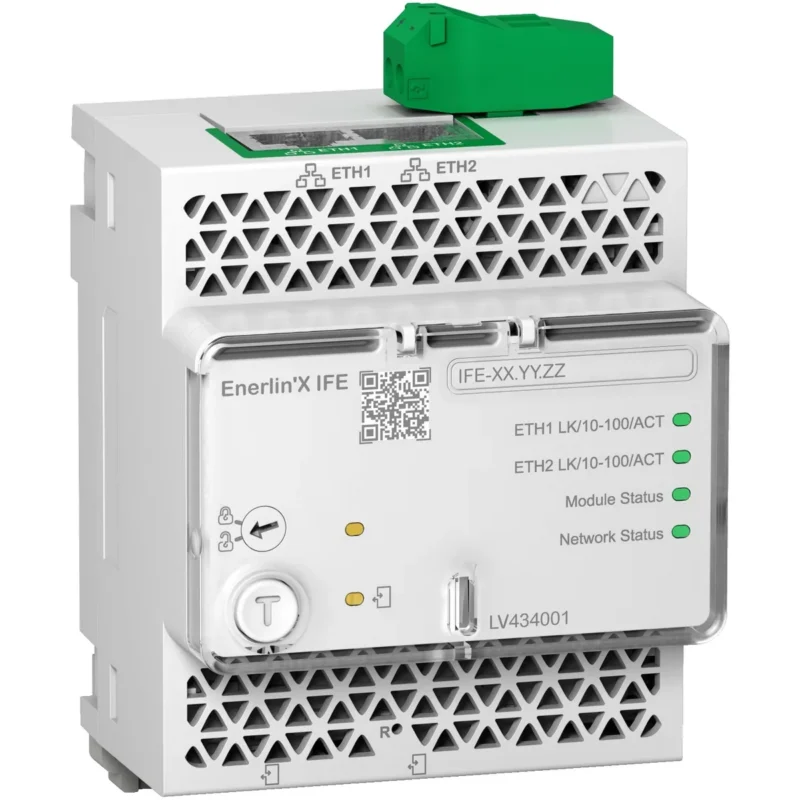

- IFE: giao diện Ethernet 2 cổng nối chuỗi (daisy chain); bản máy chủ tủ điện có thêm chức năng cổng nối cho thiết bị Modbus-SL.

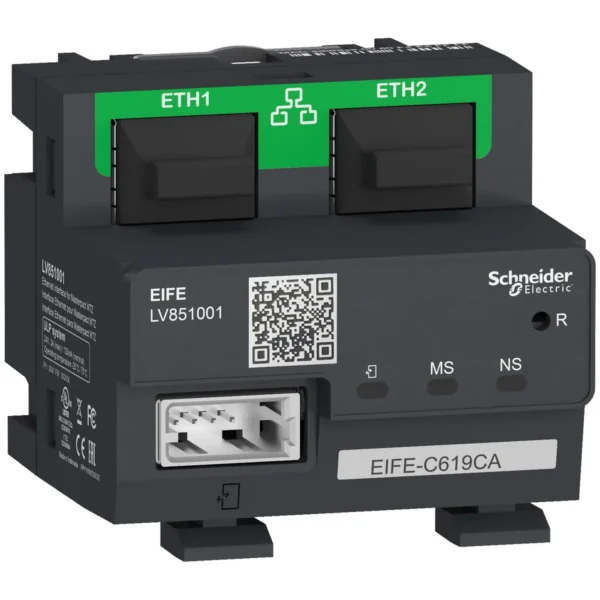

- EIFE: giao diện Ethernet gắn trong cho Masterpact MTZ kéo rút, quản lý vị trí khung (CE, CD, CT), 2 cổng 10/100 Mbps.
- IFM: giao diện Modbus-SL cổng RJ45, lắp thanh ray DIN, ghép chồng qua ổ cắm bên hông, địa chỉ đặt bằng công tắc xoay.
- Trang web tích hợp để cấu hình, giám sát; tự dò mạng LAN, cảnh báo qua email, khóa Modbus giúp điều khiển từ xa an toàn.
Cách chọn mã

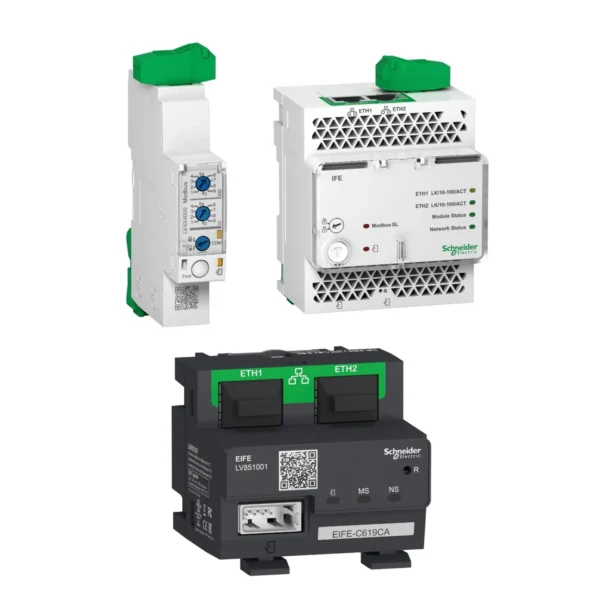

Chọn theo mạng và máy cắt cần kết nối: IFE cho Ethernet (LV434001 giao diện, LV434002 máy chủ tủ điện), EIFE (LV851001) cho Masterpact MTZ kéo rút, IFM (LV434000) cho Modbus-SL, và module ứng dụng vào/ra I/O (LV434063). Năm mã này có trong bảng mã đặt hàng bên dưới.
Lưu ý lắp đặt
Việc lắp đặt và cấu hình nên do người có chuyên môn về tủ điện và mạng thực hiện; ngắt nguồn tủ khi đấu nối và đặt đúng địa chỉ để tránh điều khiển nhầm máy cắt.
Để nhận báo giá, anh/chị gửi mã đặt hàng trong bảng cho Phú An Khang qua trang nhận báo giá. Tham khảo thêm aptomat MCCB, ACB Schneider, thiết bị điện Schneider và chính sách bảo hành.
Câu hỏi thường gặp
IFE và IFM khác nhau thế nào?
IFE là giao diện Ethernet có 2 cổng 10/100 Mbps; IFM là giao diện Modbus-SL dùng cổng RJ45, đặt địa chỉ Modbus 1–99 bằng công tắc xoay. Theo Schneider, cả hai dùng cho máy cắt Masterpact, Compact và PowerPact.
Máy chủ tủ điện IFE quản lý được bao nhiêu máy cắt?

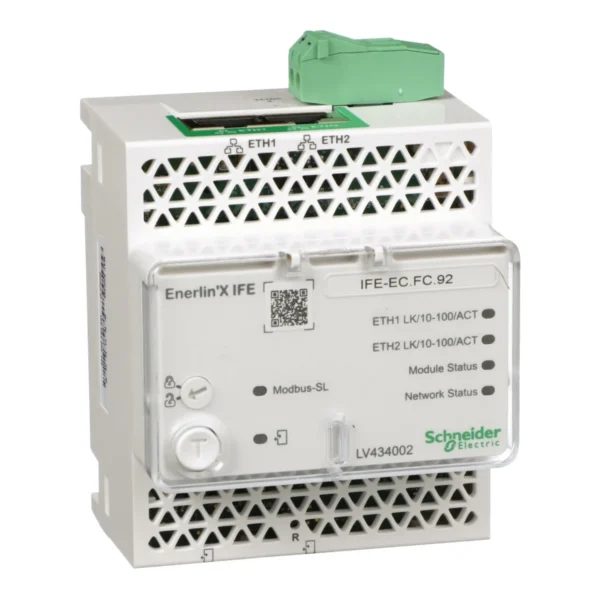

Theo Schneider, máy chủ tủ điện IFE (LV434002) là điểm truy cập chung cho tối đa 20 máy cắt hạ thế và làm cổng kết nối cho thiết bị Modbus-SL.
