Phụ kiện aptomat Schneider Acti9
Mã dòngPhụ kiện Acti9
Chọn trong 23 mã đặt hàngPhụ kiện Acti9 của Schneider cho aptomat và thiết bị chống dòng rò: tiếp điểm phụ báo trạng thái, thanh cái răng lược 100 A, nắp che và cầu đấu phân phối, gồm 23 mã.
- Chính hãng · CO/CQ
- Hóa đơn VAT
- Showroom Schneider: 45 Huỳnh Thúc Kháng
- Tiếp điểm phụ
- iOF, iSD, iOF/SD+OF, iSD+OF, OF, SD, OF/SD+OF
- Dải dòng tiếp điểm
- 2–100 mA hoặc 100 mA–6 A
- Thanh cái răng lược
- 1L, 1L+N, bước 18 mm, 12 hoặc 24 mô-đun, 100 A
- Cầu đấu phân phối
- Linergy DX 4P, 125 A
Giá thay đổi theo số lượng và thời điểm. Phòng dự án báo giá sau khi xác nhận mã và khối lượng.
Thông số kỹ thuật
| Mã dòng | Phụ kiện Acti9 |
|---|---|
| Thương hiệu | Schneider |
| Tiếp điểm phụ | iOF, iSD, iOF/SD+OF, iSD+OF, OF, SD, OF/SD+OF |
| Dải dòng tiếp điểm | 2–100 mA hoặc 100 mA–6 A |
| Thanh cái răng lược | 1L, 1L+N, bước 18 mm, 12 hoặc 24 mô-đun, 100 A |
| Cầu đấu phân phối | Linergy DX 4P, 125 A |
| Số mã trong dòng | 23 mã (xem bảng mã đặt hàng) |
| Bảo hành | Theo chính sách bảo hành của Schneider Electric |
Đối chiếu thông số với catalogue của hãng trước khi đặt hàng.
Mã đặt hàng 23 mã
Tick các mã cần báo giá rồi gửi một lần.
| Mã đặt hàng | Tên mã | Thông số chính |
|---|---|---|

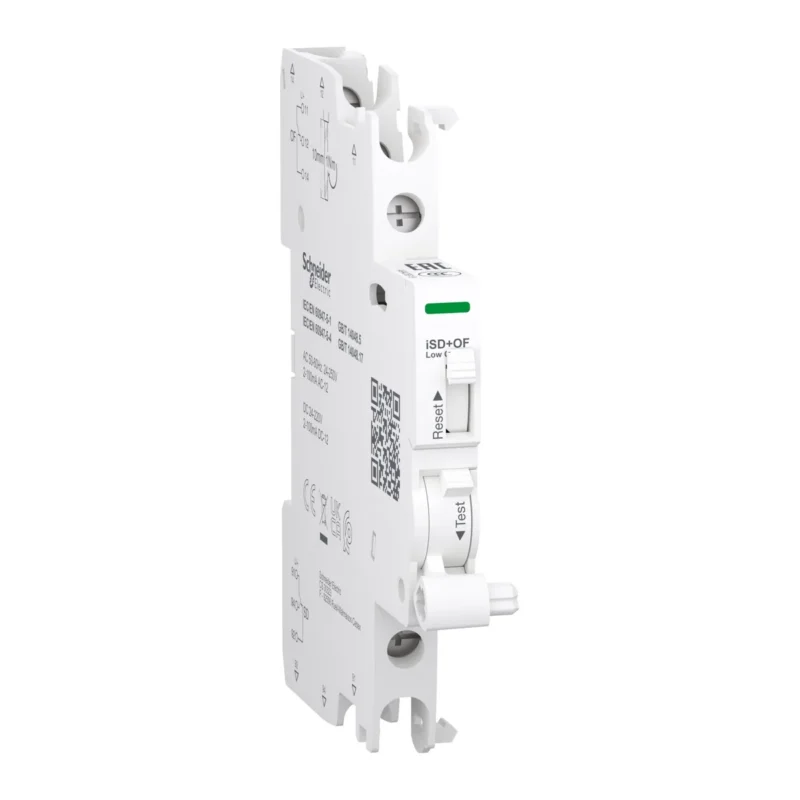

| Auxiliary contact, Acti9 A9A, iSD+OF, 2 C/O, 2mA to 100mA, 24VAC to 250VAC, 24VDC to 220VDC, top and bottom connection | ||
| Auxiliary contact, Acti9 A9A, iOF/SD+OF, 2 C/O, 100mA to 6A, 24VAC to 415VAC, 24VDC to 130VDC, top and bottom connection | 100 mA–6 A | |

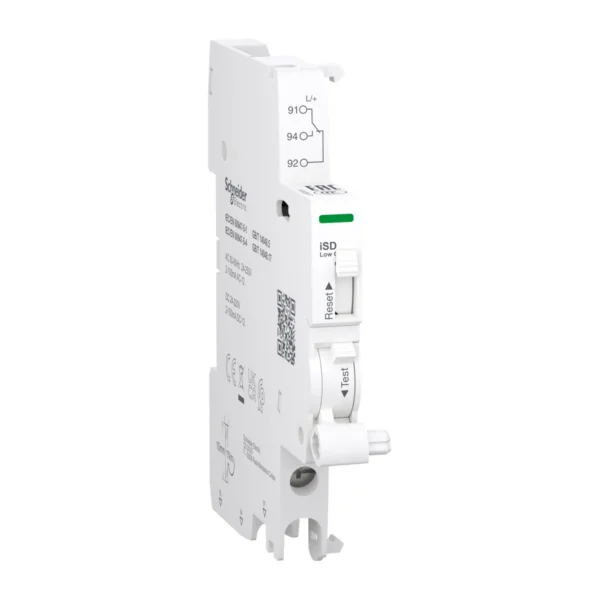

| Auxiliary contact, Acti9 A9A, iSD, 1 C/O, 2mA to 100mA, 24VAC to 250VAC, 24VDC to 220VDC, bottom connection | ||
| Auxiliary contact, Acti9 A9A, iSD, 1 C/O, 100mA to 6A, 24VAC to 415VAC, 24VDC to 130VDC, bottom connection | 100 mA–6 A | |

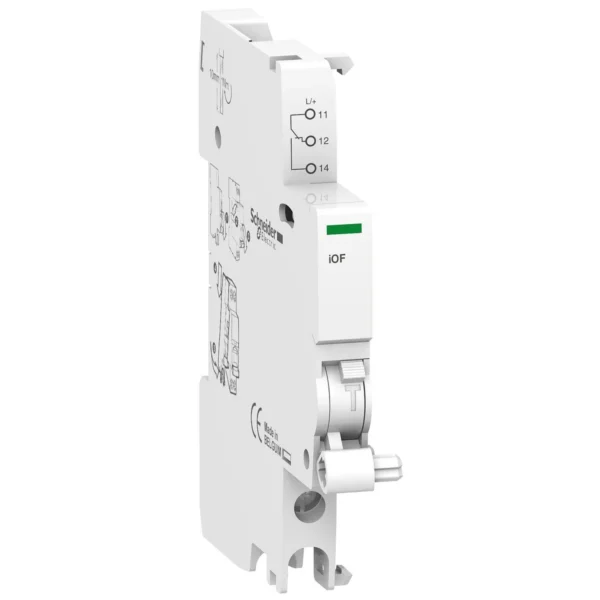

| Auxiliary contact, Acti9 A9A, iOF, 1 C/O, 2mA to 100mA, 24VAC to 250VAC, 24VDC to 220VDC, bottom connection | ||
| Auxiliary contact, Acti9 A9A, iOF, 1 C/O, 100mA to 6A, 24VAC to 415VAC, 24-130 VDC, bottom connection | 100 mA–6 A | |
| Auxiliary contact, Acti9 A9N, OF, 1 C/O, 2mA to 100mA, 24VAC to 250VAC, 24VDC to 220VDC, bottom connection | ||
| Auxiliary contact, Acti9 A9N, SD, 1 C/O, 2mA to 100mA, 24VAC to 250VAC, 24VDC to 220VDC, bottom connection | ||
| Auxiliary contact, Acti9 A9N, OF, 1 C/O, 100mA to 6A, 24VAC to 415VAC, 24VDC to 130VDC, bottom connection | 100 mA–6 A | |
| Auxiliary contact, Acti9 A9N, SD, 1 C/O, 100mA to 6A, 24-415 VAC, 24-130 VDC, bottom connection | 100 mA–6 A | |

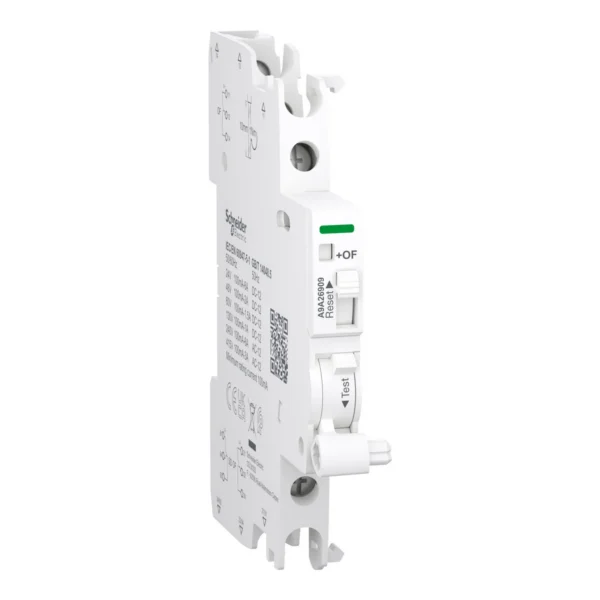

| Auxiliary contact, Acti9 A9N, OF/SD+OF, 2 C/O, 100mA to 6A, 24VAC to 415VAC, 24VDC to 130VDC, top and bottom connection | 100 mA–6 A | |
| auxiliary contact, Acti9, iOF+SD 24, 1NO + 1NC, DC | ||
| Distribution block, LINERGY DX, for 4P, 125A, 6M, 52holes | 4P · 125 A | |
| Acti 9 - comb busbar - 1L - 18 mm pitch - 12 modules - 100A | 100 A | |
| Acti9 - comb busbar - 1L+N - 18 mm pitch - 12 modules - 100 A | 100 A | |
| Set of 4 connectors 100A monoconnect for 3P+N comb busbar | 3P+N · 100 A | |
| Set of 4 connectors 100A double terminal | 100 A | |
| set of 10 end caps 1 Pole for Acti9 | 1P | |
| set of 10 end caps 2 Poles for Acti9 | 2P | |
| set of 20 tooth caps for Acti9 | ||
| Acti 9 - comb busbar - 1L - 18 mm pitch - 24 modules - 100A | 100 A | |
| Acti9 - comb busbar - 1L+N - 18 mm pitch - 24 modules - 100 A | 100 A | |
| 1 set of 20 comb busbar tooth covers for C60 UL 1077 |
Không có mã khớp. Anh/chị thử từ khóa khác hoặc gửi yêu cầu để Phú An Khang tìm mã giúp.
Mô tả sản phẩm
Trang này gom các phụ kiện Acti9 dùng kèm aptomat MCB, RCCB, RCBO: tiếp điểm phụ, thanh cái răng lược, đầu nối, nắp che và cầu đấu phân phối, dùng trong tòa nhà thương mại, công nghiệp, trung tâm dữ liệu và hạ tầng.
Đặc điểm
- Tiếp điểm phụ báo từ xa trạng thái đóng, mở hoặc đã cắt sự cố: họ A9A (iOF, iSD, iOF/SD+OF, iSD+OF), họ A9N (OF, SD, OF/SD+OF), mã A9A26897 loại 1NO + 1NC cho DC.
- Hai mức dòng tiếp điểm: 100 mA–6 A (24–415 V AC, 24–130 V DC) và 2–100 mA (24–250 V AC, 24–220 V DC) cho tín hiệu về PLC.
- Thanh cái răng lược bước 18 mm, loại 1L hoặc 1L+N, 12 hoặc 24 mô-đun, 100 A, cùng bộ đầu nối 100 A.
- Nắp bịt đầu thanh cái 1P, 2P (bộ 10 cái) và nắp che răng (bộ 20 cái), có loại cho thanh cái C60 UL 1077.
- Cầu đấu phân phối Linergy DX 4P, 125 A, rộng 6 mô-đun, 52 lỗ đấu.
Cách chọn mã
Tiếp điểm phụ chọn theo chức năng báo, mức dòng mạch tín hiệu và kiểu đấu; thanh cái chọn theo số pha, số mô-đun. Anh/chị gửi kèm mã aptomat đang dùng để Phú An Khang đối chiếu họ A9A hay A9N, hoặc xem bảng mã đặt hàng bên dưới.
Lưu ý lắp đặt
Ngắt nguồn trước khi gắn tiếp điểm phụ hay lắp thanh cái, che kín các răng chưa dùng; việc lắp đặt do thợ điện có chuyên môn thực hiện.
Anh/chị gửi mã đặt hàng của phụ kiện trong bảng qua trang nhận báo giá. Aptomat dùng kèm có trong mục aptomat MCB, RCCB, RCBO Schneider; xem thêm thiết bị điện Schneider và chính sách bảo hành.
Câu hỏi thường gặp
Tiếp điểm phụ loại 2–100 mA dùng khi nào?
Theo Schneider, loại dòng thấp 2–100 mA dùng cho mạch tín hiệu đưa về PLC hoặc bộ điều khiển và giám sát được đến 100 thiết bị bảo vệ đấu nối tiếp; ứng dụng thông thường dùng loại 100 mA–6 A.
Thanh cái răng lược Acti9 trong bảng có những loại nào?
Có loại 1L và 1L+N, bước 18 mm, dài 12 hoặc 24 mô-đun, định mức 100 A.
