Khởi động từ hộp Schneider TeSys LE, LG
Mã dòngTeSys LE, LG
Chọn trong 36 mã đặt hàngKhởi động từ hộp TeSys LE, LG để khởi động trực tiếp động cơ ngay tại máy trong nhà xưởng, có bộ 9–35 A hoặc dải chỉnh 0,54–16 A, cuộn hút 220–440 V AC, vỏ TeSys LE đạt IP65, 36 mã.
- Chính hãng · CO/CQ
- Hóa đơn VAT
- Showroom Schneider: 45 Huỳnh Thúc Kháng
- Dòng định mức
- 9, 12, 18, 35 A
- Dải chỉnh dòng
- 0,54–16 A
- Điện áp cuộn hút
- 220 V AC, 230 V AC, 240 V AC, 380 V AC, 400 V AC, 415 V AC, 440 V AC
- Số mã trong dòng
- 36 mã (xem bảng mã đặt hàng)
Giá thay đổi theo số lượng và thời điểm. Phòng dự án báo giá sau khi xác nhận mã và khối lượng.
Thông số kỹ thuật
| Mã dòng | TeSys LE, LG |
|---|---|
| Thương hiệu | Schneider |
| Dòng định mức | 9, 12, 18, 35 A |
| Dải chỉnh dòng | 0,54–16 A |
| Điện áp cuộn hút | 220 V AC, 230 V AC, 240 V AC, 380 V AC, 400 V AC, 415 V AC, 440 V AC |
| Số mã trong dòng | 36 mã (xem bảng mã đặt hàng) |
| Bảo hành | Theo chính sách bảo hành của Schneider Electric |
Đối chiếu thông số với catalogue của hãng trước khi đặt hàng.
Mã đặt hàng 36 mã
Tick các mã cần báo giá rồi gửi một lần.
| Mã đặt hàng | Tên mã | Thông số chính |
|---|---|---|
| Enclosed DOL starter,TeSys LE,9A,220V AC coil,including 1 LC1D,2 pushbuttons | 9 A · cuộn hút 220 V AC | |
| Enclosed DOL starter,TeSys LE,9A,380V AC coil,including 1 LC1D,2 pushbuttons | 9 A · cuộn hút 380 V AC | |
| Enclosed DOL starter,TeSys LE,9A,440V AC coil,including 1 LC1D,2 pushbuttons | 9 A · cuộn hút 440 V AC | |
| Enclosed DOL starter,TeSys LE,9A,400V AC coil,including 1 LC1D,2 pushbuttons | 9 A · cuộn hút 400 V AC | |
| TeSys LE - enclosed DOL starter - 12 A - 220 V AC coil | 12 A · cuộn hút 220 V AC | |
| TeSys LE - enclosed DOL starter - 12 A - 415 V AC coil | 12 A · cuộn hút 415 V AC | |
| TeSys LE - enclosed DOL starter - 12 A - 380 V AC coil | 12 A · cuộn hút 380 V AC | |
| Enclosed DOL starter,TeSys LE,12A,400V AC coil,including 1 LC1D,2 pushbuttons | 12 A · cuộn hút 400 V AC | |
| Enclosed DOL starter,TeSys LE,18A,220V AC coil,including 1 LC1D,2 pushbuttons | 18 A · cuộn hút 220 V AC | |
| Enclosed DOL starter,TeSys LE,18A,400V AC coil,including 1 LC1D,2 pushbuttons | 18 A · cuộn hút 400 V AC | |
| TeSys LE - enclosed DOL starter - 35 A - 220 V AC coil | 35 A · cuộn hút 220 V AC | |
| TeSys LE - enclosed DOL starter - 0.54...0.8 A - 220 V AC coil | 0,54–0,8 A · cuộn hút 220 V AC | |
| TeSys LE - enclosed DOL starter - 0.8...1.2 A - 220 V AC coil | 0,8–1,2 A · cuộn hút 220 V AC | |
| TeSys LE - enclosed DOL starter - 1.2...1.8 A - 220 V AC coil | 1,2–1,8 A · cuộn hút 220 V AC | |
| TeSys LE - enclosed DOL starter - 1.8...2.6 A - 220 V AC coil | 1,8–2,6 A · cuộn hút 220 V AC | |
| TeSys LE - enclosed DOL starter - 2.6...3.7 A - 220 V AC coil | 2,6–3,7 A · cuộn hút 220 V AC | |
| Enclosed DOL starter,TeSys LE,3.7-5.5A,220V AC coil,including 1 LC1K,LR2K,2 pushbuttons,yellow indicator | 3,7–5,5 A · cuộn hút 220 V AC · vàng | |
| TeSys LE - enclosed DOL starter - 5.5...8 A - 220 V AC coil | 5,5–8 A · cuộn hút 220 V AC | |
| TeSys LE - enclosed DOL starter - 8...11.5 A - 220 V AC coil | 8–11,5 A · cuộn hút 220 V AC | |
| Enclosed DOL starter,TeSys LE,10-14A,220V AC coil,including 1 LC1K,LR2K,2 pushbuttons,yellow indicator | 10–14 A · cuộn hút 220 V AC · vàng | |
| TeSys LE - enclosed DOL starter - 2.6...3.7 A - 415 V AC coil | 2,6–3,7 A · cuộn hút 415 V AC | |
| Enclosed DOL starter,TeSys LE,3.7-5.5A,415V AC coil,including 1 LC1K,LR2K,2 pushbuttons,yellow indicator | 3,7–5,5 A · cuộn hút 415 V AC · vàng | |
| TeSys LE - enclosed DOL starter - 10...14 A - 415 V AC coil | 10–14 A · cuộn hút 415 V AC | |
| Enclosed DOL starter,TeSys LE,12-16A,415V AC coil,including 1 LC1K,LR2K,2 pushbuttons,yellow indicator | 12–16 A · cuộn hút 415 V AC · vàng | |
| TeSys LE - enclosed DOL starter - 0.54...0.8 A - 380 V AC coil | 0,54–0,8 A · cuộn hút 380 V AC | |
| TeSys LE - enclosed DOL starter - 0.8...1.2 A - 380 V AC coil | 0,8–1,2 A · cuộn hút 380 V AC | |
| Enclosed DOL starter,TeSys LE,1.2-1.8A,380V AC coil,including 1 LC1K,LR2K,2 pushbuttons,yellow indicator | 1,2–1,8 A · cuộn hút 380 V AC · vàng | |
| Enclosed DOL starter,TeSys LE,1.8-2.6A,380V AC coil,including 1 LC1K,LR2K,2 pushbuttons,yellow indicator | 1,8–2,6 A · cuộn hút 380 V AC · vàng | |
| TeSys LE - enclosed DOL starter - 2.6...3.7 A - 380 V AC coil | 2,6–3,7 A · cuộn hút 380 V AC | |
| Enclosed DOL starter,TeSys LE,3.7-5.5A,380V AC coil,including 1 LC1K,LR2K,2 pushbuttons,yellow indicator | 3,7–5,5 A · cuộn hút 380 V AC · vàng | |
| TeSys LE - enclosed DOL starter - 8...11.5 A - 380 V AC coil | 8–11,5 A · cuộn hút 380 V AC | |
| Enclosed DOL starter,TeSys LE,10-14A,380V AC coil,including 1 LC1K,LR2K,2 pushbuttons,yellow indicator | 10–14 A · cuộn hút 380 V AC · vàng | |
| Enclosed DOL starter,TeSys LE,12-16A,380V AC coil,including 1 LC1K,LR2K,2 pushbuttons,yellow indicator | 12–16 A · cuộn hút 380 V AC · vàng | |
| Enclosed DOL starter,TeSys LE,5.5-8A,240V AC coil,including 1 LC1K,LR2K,2 pushbuttons,yellow indicator | 5,5–8 A · cuộn hút 240 V AC · vàng | |
| Enclosed DOL starter,TeSys LG,2.5-4A,400V AC coil,including 1 LC1K,GV2ME with emergency stop,2 pushbuttons | 2,5–4 A · cuộn hút 400 V AC | |
| Enclosed DOL starter,TeSys LG,1.6-2.5A,220/230V AC coil,including 1 LC1K,GV2ME with emergency stop,2 pushbuttons | 1,6–2,5 A · cuộn hút 230 V AC |
Không có mã khớp. Anh/chị thử từ khóa khác hoặc gửi yêu cầu để Phú An Khang tìm mã giúp.
Mô tả sản phẩm
TeSys LE và TeSys LG là khởi động từ hộp (enclosed DOL starter), dùng để khởi động trực tiếp và điều khiển động cơ ngay tại máy, kể cả nơi có bụi, hơi nước hay tia nước. Mỗi bộ đã gồm vỏ hộp, contactor và hai nút nhấn.
Đặc điểm

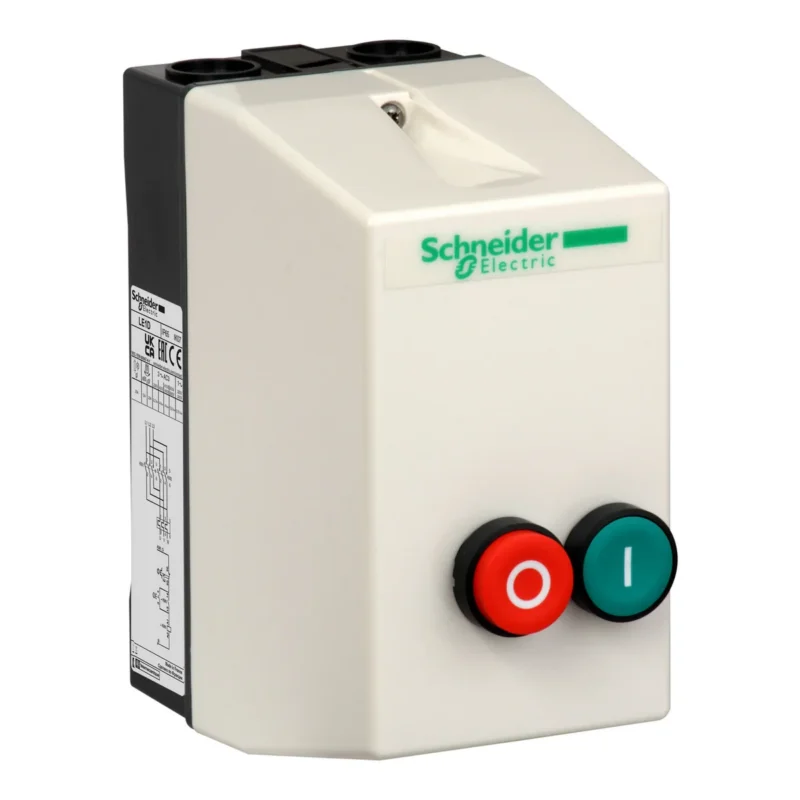

- Nhóm LE1D lắp contactor LC1D, các mức 9, 12, 18 và 35 A; rơ le nhiệt đặt riêng.

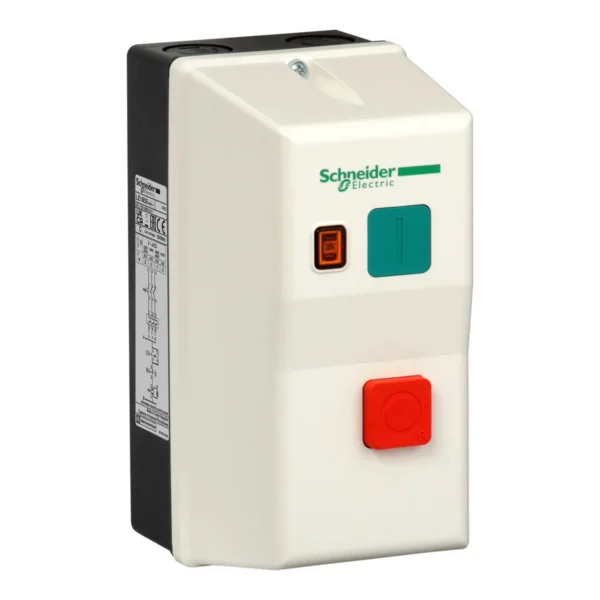

- Nhóm LE1M cấu hình sẵn contactor LC1K, rơ le nhiệt LR2K và đèn báo vàng, dải chỉnh 0,54–16 A.

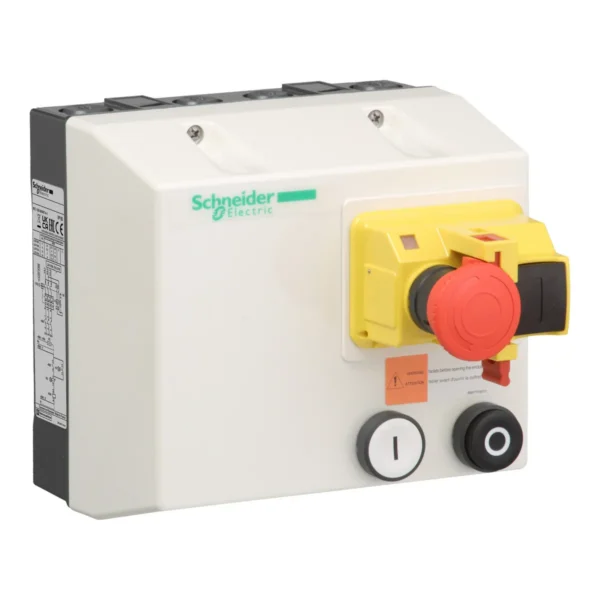

- TeSys LG (mã LG7K) gồm contactor LC1K và CB động cơ GV2ME có nút dừng khẩn, dải chỉnh 1,6–2,5 A hoặc 2,5–4 A.
- TeSys LE đạt IP65, làm việc ở -5 đến +40 °C, đáp ứng IEC 60947-4-1; với nguồn 380–440 V, mạch điều khiển đã đấu sẵn giữa các pha.
Cách chọn mã
Với LE1M và TeSys LG, chọn mã có dải chỉnh dòng bao trùm dòng định mức trên nhãn động cơ; với LE1D, chọn mức dòng không nhỏ hơn dòng động cơ và đặt kèm rơ le nhiệt. Sau đó chọn điện áp cuộn hút (220–440 V AC) đúng nguồn điều khiển, các mã cụ thể có trong bảng mã đặt hàng bên dưới.
Lưu ý lắp đặt
Khởi động từ hộp cần thợ điện có chuyên môn lắp, ngắt nguồn trước khi mở vỏ. Nếu nguồn khác 380–440 V, phải đấu lại mạch điều khiển trước khi cấp điện.
Anh/chị tick mã đặt hàng cần dùng trong bảng rồi gửi qua trang nhận báo giá để Phú An Khang báo giá đúng các mã đó. Xem thêm các dòng CB động cơ, khởi động từ Schneider, các thiết bị điện Schneider khác và chính sách bảo hành.
Câu hỏi thường gặp
Khởi động từ hộp TeSys LE có kèm rơ le nhiệt không?
Tùy nhóm. LE1M đã lắp sẵn rơ le nhiệt LR2K; LE1D chỉ gồm contactor LC1D và hai nút nhấn, rơ le nhiệt đặt riêng. Bộ TeSys LG dùng CB động cơ GV2ME có nút dừng khẩn.
Bảng mã có những điện áp cuộn hút nào?
Có các mức 220, 230, 240, 380, 400, 415 và 440 V AC tùy mã. Với nguồn 380–440 V, mạch điều khiển đã được đấu sẵn giữa các pha.
