Gối đỡ ống HDPE đúc sẵn: Khi nào cần dùng và lựa chọn ra sao?
Một tuyến ống HDPE lắp nổi cần được nâng đỡ phù hợp để hạn chế võng, xê dịch và chịu lực bất lợi tại các vị trí kết nối. Trong những công trình sử dụng bệ đỡ bê tông, gối đỡ ống HDPE đúc sẵn là phương án có thể cân nhắc để chủ động chuẩn bị cấu kiện trước khi lắp đặt. Cùng Phú An Khang tìm hiểu vai trò của gối đỡ và những điểm cần chú ý để lựa chọn phù hợp với đường ống thực tế.
Hiểu đúng về gối đỡ ống HDPE đúc sẵn

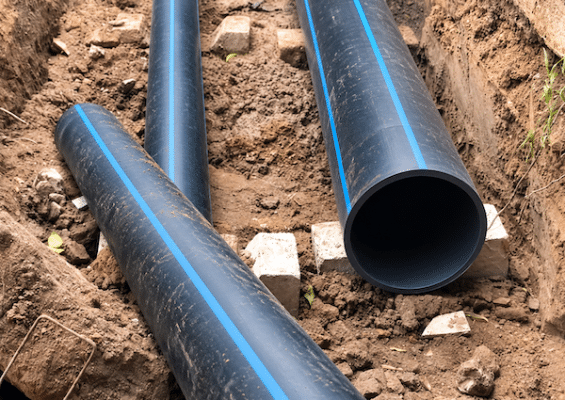

Gối đỡ ống HDPE đúc sẵn
Trong phạm vi bài viết này, gối đỡ ống HDPE đúc sẵn được hiểu là cấu kiện bê tông hoặc bê tông cốt thép được đúc trước, dùng để đỡ đường ống HDPE. Cụm từ “HDPE” chỉ loại ống được nâng đỡ, không có nghĩa gối đỡ được làm bằng nhựa HDPE.
Tùy thiết kế, cấu kiện có thể có phần mặt đỡ dạng cong hoặc kết hợp với bộ phận đỡ trung gian để phù hợp với thân ống. Một số vị trí còn sử dụng lớp đệm, đai giữ hoặc chi tiết liên kết theo yêu cầu của hệ thống.
Không phải gối đỡ nào cũng có nhiệm vụ giữ chặt đường ống. Có vị trí cần cho phép ống dịch chuyển khi nhiệt độ thay đổi; có vị trí cần cố định theo thiết kế. Vì vậy, hình dáng tương tự nhau không đồng nghĩa các gối đỡ có thể thay thế tùy ý.
Khi nào công trình cần cân nhắc sử dụng?
Gối đỡ đúc sẵn có thể phù hợp với một số tuyến ống đi nổi hoặc nằm trong mương kỹ thuật, nơi đường ống cần được nâng lên khỏi bề mặt nền.
Ví dụ, tuyến ống quanh khu xử lý nước có thể cần duy trì một cao độ nhất định để kết nối với thiết bị và thuận tiện kiểm tra. Khi đó, phương án gối đỡ phải được xem xét cùng bố trí toàn tuyến, điều kiện nền và tải trọng vận hành.
Ngược lại, với ống HDPE chôn trực tiếp trong đất, không nên mặc định phải đặt từng gối bê tông rời bên dưới. Tuyến chôn ngầm thông thường cần nền đỡ và lớp đất bao quanh phù hợp. Việc kê cục bộ bằng các khối cứng khi không có thiết kế có thể tạo điểm tập trung lực.
Gối đỡ đúc sẵn cũng không phải lựa chọn duy nhất. Tùy vị trí, công trình có thể sử dụng giá đỡ kim loại, máng đỡ liên tục hoặc kết cấu khác phù hợp hơn.
Lợi ích của phương án đúc sẵn nằm ở đâu?
Chủ động chuẩn bị cấu kiện
Khi kích thước và cấu tạo đã được thống nhất, gối đỡ có thể được sản xuất trước để phục vụ tiến độ lắp đặt. Công trình giảm bớt một số công đoạn làm khuôn và đổ bê tông tại từng vị trí.
Tuy nhiên, thời gian thi công thực tế vẫn phụ thuộc vào việc chuẩn bị nền, vận chuyển và nâng hạ. Không nên mặc định cấu kiện đúc sẵn luôn nhanh hơn trong mọi điều kiện.
Thuận tiện kiểm tra trước khi lắp
Kích thước, hình dáng và tình trạng bề mặt có thể được kiểm tra khi tiếp nhận cấu kiện. Những gối bị sứt tại vùng tiếp xúc, có vết nứt bất thường hoặc sai kích thước cần được đánh giá trước khi sử dụng.
Việc sản xuất theo cùng một mẫu cũng giúp bố trí đồng nhất hơn, miễn là mẫu đó phù hợp với yêu cầu công trình.
Hỗ trợ tổ chức đường ống gọn gàng
Gối đỡ được bố trí hợp lý giúp duy trì vị trí và cao độ tuyến ống. Khoảng không phù hợp quanh đường ống còn tạo thuận lợi cho việc quan sát, vệ sinh và tiếp cận các bộ phận cần bảo trì.
Hiệu quả này phụ thuộc vào cách bố trí tổng thể, không chỉ riêng chất lượng từng gối đỡ.
Chọn gối đỡ: Đừng chỉ nhìn đường kính ống

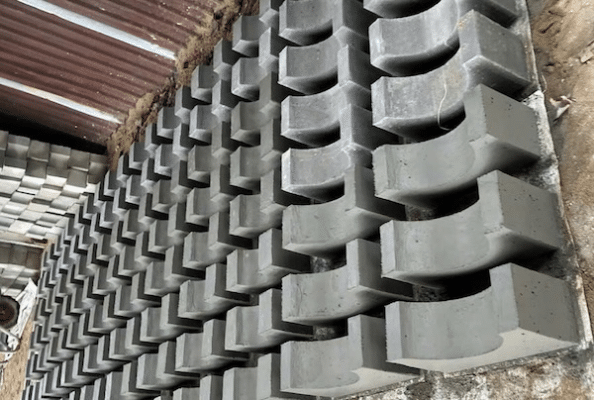

Gối đỡ ống HDPE
Một gối đỡ vừa với thân ống mới chỉ đáp ứng một phần yêu cầu. Trước khi lựa chọn, cần làm rõ những thông tin sau:
| Thông tin cần có | Ý nghĩa khi lựa chọn |
|---|---|
| Đường kính ngoài và quy cách ống | Xác định hình dạng, kích thước vùng đỡ phù hợp |
| Chất lỏng vận chuyển | Xem xét tải trọng khi đường ống vận hành |
| Nhiệt độ và vị trí lắp đặt | Đánh giá điều kiện làm việc của tuyến |
| Cao độ, hướng tuyến | Bố trí gối đỡ phù hợp với các điểm kết nối |
| Van và thiết bị đi kèm | Xác định những vị trí cần kết cấu đỡ riêng |
| Điều kiện nền đặt gối | Hạn chế lún, nghiêng hoặc dịch chuyển |
Không nên chọn gối đỡ chỉ theo trọng lượng của ống rỗng. Khi đưa vào sử dụng, chất lỏng bên trong và các bộ phận liên quan có thể làm tải trọng tăng đáng kể.
Đường kính danh nghĩa cũng cần được hiểu đúng. Khi đặt cấu kiện, nên đối chiếu đường kính ngoài thực tế và bản vẽ, tránh đặt mua chỉ bằng tên gọi kích cỡ quen dùng.
Ba chi tiết cần chú ý khi bố trí gối đỡ
Mặt tiếp xúc phải phù hợp với thân ống
Vùng đỡ cần phân bố lực phù hợp, tránh để ống tì lên cạnh sắc hoặc một điểm hẹp. Nếu thiết kế yêu cầu lớp đệm bảo vệ, vật liệu đệm phải phù hợp với môi trường sử dụng và chức năng của vị trí đỡ.
Không nên tận dụng ngẫu nhiên mảnh gỗ, gạch vỡ hoặc vật liệu dễ xê dịch để chèn dưới ống. Cách kê tạm có thể làm thay đổi cao độ và điều kiện tiếp xúc khi vận hành.
Khoảng cách gối đỡ không có một con số chung
Khoảng cách giữa các điểm đỡ phụ thuộc vào quy cách ống, chất lỏng vận chuyển, nhiệt độ và cách bố trí tuyến. Các vị trí có van hoặc phụ kiện nặng cần được xem xét bổ sung kết cấu đỡ phù hợp. Chuyển động do nhiệt cũng phải được tính đến khi lựa chọn kiểu đỡ và cách giữ ống. (Vinidex Pty Ltd)
Do đó, không nên lấy khoảng cách của một tuyến ống khác để áp dụng nguyên trạng, ngay cả khi hai tuyến có cùng đường kính.
Nền đặt gối cần ổn định
Gối đỡ chắc chắn vẫn có thể nghiêng hoặc lún nếu đặt trên nền không phù hợp. Khi các gối lún không đều, tuyến ống có thể bị thay đổi cao độ và chịu lực bất lợi tại mối nối.
Việc chuẩn bị nền cần thực hiện theo thiết kế. Xếp chồng nhiều vật liệu rời để “kê cho đủ cao” không phải giải pháp thay thế cho một bệ đỡ ổn định.
Những cách làm dễ gây nhầm lẫn
Siết đai càng chặt càng tốt: Đai giữ phải làm đúng nhiệm vụ được thiết kế. Siết tùy ý có thể gây ép cục bộ hoặc cản trở chuyển động cần thiết của đường ống.
Gối đỡ đồng thời là khối neo: Gối đỡ trọng lượng và kết cấu neo giữ có chức năng khác nhau. Không thể mặc định một khối bê tông đặt dưới ống sẽ giữ được mọi lực phát sinh trên tuyến.
Van nặng có thể treo hoàn toàn lên ống: Trọng lượng thiết bị cần được đánh giá riêng, tránh để thân ống hoặc mối nối chịu tải ngoài dự kiến.
Cấu kiện càng lớn càng phù hợp: Kích thước lớn không bù được sai lệch về hình dạng mặt đỡ, nền đặt hoặc cách bố trí.
Kiểm tra gì sau khi đưa đường ống vào sử dụng?
Sau khi vận hành, nên quan sát tình trạng gối đỡ và đường ống, đặc biệt tại các điểm kết nối thiết bị. Những dấu hiệu cần được kiểm tra gồm:
- Gối bị nghiêng, lún hoặc có vết nứt bất thường.
- Ống võng rõ giữa các điểm đỡ.
- Lớp đệm bị lệch, hỏng hoặc tuột khỏi vị trí.
- Thân ống có dấu vết cọ xát tại vùng tiếp xúc.
- Mối nối rò rỉ hoặc đường ống dịch chuyển khác thường.
Nếu phát hiện bất thường, cần xác định nguyên nhân trước khi điều chỉnh. Không tự nâng, chèn hoặc tháo đai trên tuyến đang vận hành khi chưa có biện pháp phù hợp.
Lựa chọn đồng bộ để đường ống được nâng đỡ đúng cách
Gối đỡ ống HDPE đúc sẵn có thể hỗ trợ việc tổ chức thi công và bố trí tuyến ống, nhưng cần được lựa chọn theo điều kiện cụ thể. Mặt tiếp xúc, khoảng cách đỡ, nền đặt và khả năng dịch chuyển của ống đều quan trọng đối với chất lượng hệ thống.
