Đế cầu chì Schneider TeSys DF
Mã dòngTeSys DF
Chọn trong 30 mã đặt hàngĐế cầu chì TeSys DF gắn ray DIN cho tủ điện công nghiệp, tòa nhà thương mại và hạ tầng, dùng cầu chì ống trụ 8,5×31,5 đến 22×58 mm, đế 25–125 A, từ 1P đến 3P+N, 30 mã.
- Chính hãng · CO/CQ
- Hóa đơn VAT
- Showroom Schneider: 45 Huỳnh Thúc Kháng
- Số cực
- 1P, 1P+N, 2P, 3P, 3P+N
- Dòng định mức
- 25, 32, 50, 125 A
- Điện áp
- 400 V AC, 690 V AC, 1000 V AC
- Số mã trong dòng
- 30 mã (xem bảng mã đặt hàng)
Giá thay đổi theo số lượng và thời điểm. Phòng dự án báo giá sau khi xác nhận mã và khối lượng.
Thông số kỹ thuật
| Mã dòng | TeSys DF |
|---|---|
| Thương hiệu | Schneider |
| Số cực | 1P, 1P+N, 2P, 3P, 3P+N |
| Dòng định mức | 25, 32, 50, 125 A |
| Điện áp | 400 V AC, 690 V AC, 1000 V AC |
| Số mã trong dòng | 30 mã (xem bảng mã đặt hàng) |
| Bảo hành | Theo chính sách bảo hành của Schneider Electric |
Đối chiếu thông số với catalogue của hãng trước khi đặt hàng.
Mã đặt hàng 30 mã
Tick các mã cần báo giá rồi gửi một lần.
| Mã đặt hàng | Tên mã | Thông số chính |
|---|---|---|
| Fuse carrier, TeSys DF, 1P, 32A, 690VAC, fuse size 10x38mm | 1P · 32 A | |
| Fuse carrier, TeSys DF, 1P+N, 32A, 690VAC, fuse size 10x38 mm | 1P+N · 32 A | |
| Fuse carrier, TeSys DF, 1P+N, 32A, 690VAC, fuse size 10x38mm, blown fuse indicator | 1P+N · 32 A | |
| Fuse carrier TeSys DF, 1P 32A, fuse size 10x38 mm, blown fuse indicator | 1P · 32 A | |
| Fuse carrier, TeSys DF, 2P, 32A, 690VAC, fuse size 10x38mm | 2P · 32 A | |
| Fuse carrier TeSys DF, 2P 32A, fuse size 10x38 mm, blown fuse indicator | 2P · 32 A | |
| Fuse carrier, TeSys DF, 3P, 32A, 690VAC, fuse size 10x38mm | 3P · 32 A | |
| Fuse carrier, TeSys DF, 3P+N, 32A, 690VAC, fuse size 10x38mm | 3P+N · 32 A | |
| Fuse carrier TeSys DF, 3P+N 32A, fuse size 10x38 mm, blown fuse indicator | 3P+N · 32 A | |
| Fuse carrier TeSys DF, 3P 32A, fuse size 10x38 mm, blown fuse indicator | 3P · 32 A | |
| Fuse carrier, TeSys DF, 1P Neutral, 32A, 690VAC, fuse size 10x38mm, with tubular link | 1P · 32 A | |
| Fuse carrier, TeSys DF, 1P, 50A, 690VAC, fuse size 14x51mm | 1P · 50 A | |
| Fuse carrier, TeSys DF, 1P, 50A, 690VAC, fuse size 14x51mm, blown fuse indicator | 1P · 50 A | |
| Fuse carrier, TeSys DF, 2P, 50A, 690VAC, fuse size 14x51mm | 2P · 50 A | |
| Fuse carrier, TeSys DF, 3P, 50A, 690VAC, fuse size 14x51mm | 3P · 50 A | |
| Fuse carrier, TeSys DF, 3P+N, 50A, 690VAC, fuse size 14x51mm, with tubular link | 3P+N · 50 A | |
| Fuse carrier, TeSys DF, 3P+N, 50A, 690VAC, fuse size 14x51mm, blown fuse indicator | 3P+N · 50 A | |
| Fuse carrier, TeSys DF, 3P, 50A, 690VAC, fuse size 14x51mm, blown fuse indicator | 3P · 50 A | |
| Fuse carrier, TeSys DF, 1P Neutral, 50A, 690VAC, fuse size 14x51mm, with tubular link | 1P · 50 A | |
| Fuse carrier, TeSys DF, 1P, 125A, 690VAC, fuse size 22x58mm | 1P · 125 A | |
| Fuse carrier, TeSys DF, 2P, 125A, 690VAC, fuse size 22x58mm | 2P · 125 A | |
| Fuse carrier, TeSys DF, 3P, 125A, 690VAC, fuse size 22x58mm | 3P · 125 A | |
| Fuse carrier, TeSys DF, 3P+N, 125A, 690VAC, fuse size 22x58mm, with tubular link | 3P+N · 125 A | |
| Fuse carrier, TeSys DF, 3P+N, 125A, 690VAC, fuse size 22x58mm, blown fuse indicator | 3P+N · 125 A | |
| Fuse carrier, TeSys DF, 3P, 125A, 690VAC, fuse size 22x58mm, blown fuse indicator | 3P · 125 A | |
| Fuse carrier, TeSys DF, 1P, 25A, 400VAC, fuse size 8.5x31.5mm | 1P · 25 A | |
| Fuse carrier, TeSys DF, 2P, 25A, 400VAC, fuse size 8.5x31.5mm | 2P · 25 A | |
| Fuse carrier, TeSys DF, 3P, 25A, 400VAC, fuse size 8.5x31.5mm | 3P · 25 A | |
| Fuse carrier, TeSys DF, 3P+N, 25A, 400VAC, fuse size 8.5x31.5mm, with tubular link | 3P+N · 25 A | |
| Fuse carrier, TeSys DF, 1P, 32A, photovoltaic 1000VAC, fuse size 10x38mm | 1P · 32 A |
Không có mã khớp. Anh/chị thử từ khóa khác hoặc gửi yêu cầu để Phú An Khang tìm mã giúp.
Mô tả sản phẩm

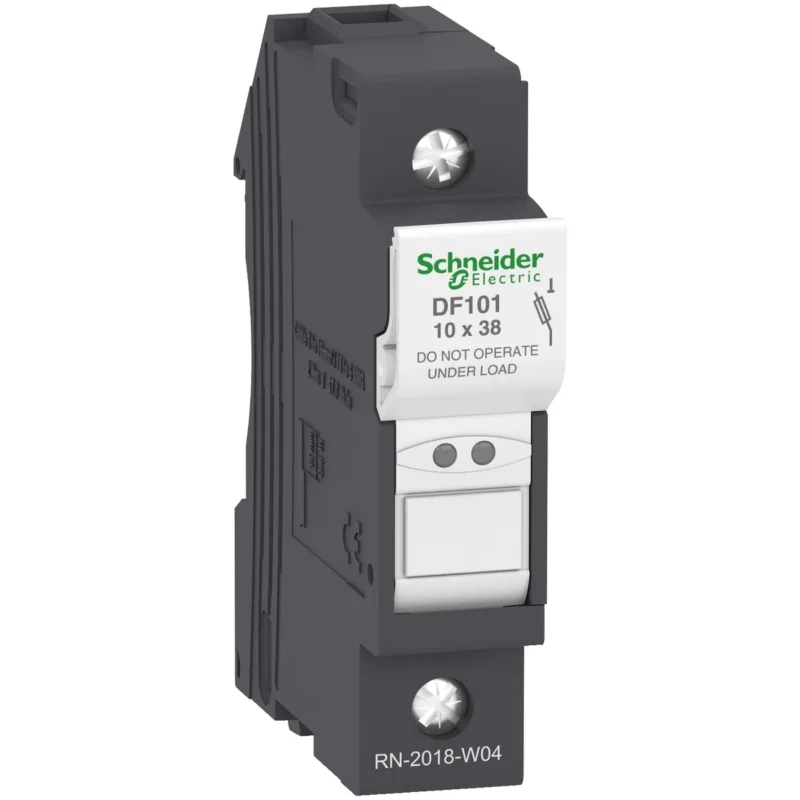

TeSys DF là đế cầu chì dạng mô-đun gắn ray DIN, dùng với cầu chì ống trụ để bảo vệ mạch trong tủ điện công nghiệp, tòa nhà thương mại và công trình hạ tầng. Bảng mã có đế 25–125 A, số cực từ 1P đến 3P+N.
Đặc điểm
- Bốn cỡ cầu chì: 8,5×31,5 mm (đế 25 A, 400 V AC), 10×38 mm (32 A), 14×51 mm (50 A) và 22×58 mm (125 A); ba cỡ sau dùng ở 690 V AC.

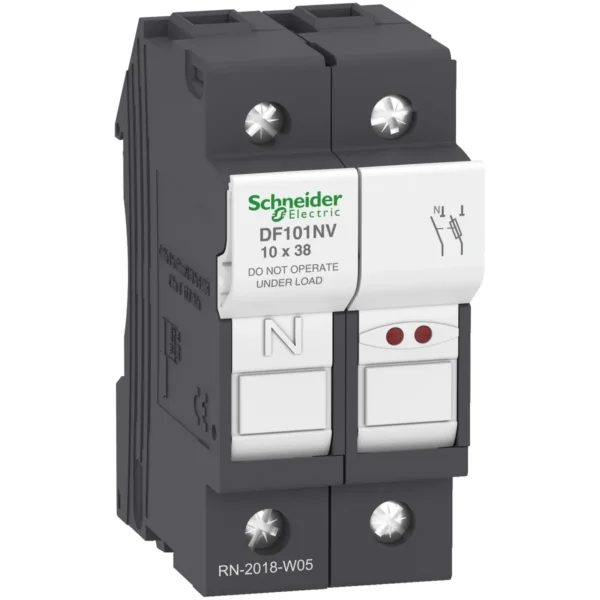

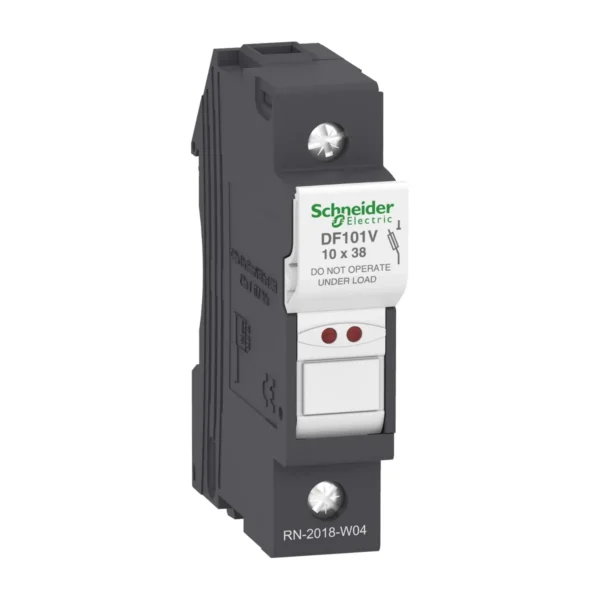

- Nhiều mã có chỉ báo cầu chì đứt; một số bản có cực trung tính dùng thanh nối dạng ống.
- Theo Schneider, khả năng cắt đạt 120 kA ở 500 V và 80 kA ở 690 V, tùy cỡ cầu chì lắp vào.
- Đạt IP2X, chống chạm ngón tay; chốt khóa hai vị trí giúp gắn lên ray DIN nhanh; có mã DF101PV dành cho hệ điện mặt trời.
Cách chọn mã
Chọn cỡ đế theo cầu chì sẽ dùng, rồi chọn số cực (1P, 1P+N, 2P, 3P hoặc 3P+N) và bản có hay không chỉ báo cầu chì đứt. Dòng cầu chì không được vượt dòng định mức của đế; mã cụ thể xem trong bảng mã đặt hàng bên dưới.
Lưu ý lắp đặt
Ngắt nguồn trước khi mở đế thay cầu chì, chỉ thay cầu chì đúng cỡ, đúng dòng định mức; việc lắp đặt nên do thợ điện có chuyên môn thực hiện.
Để nhận báo giá TeSys DF, anh/chị gửi mã đặt hàng trong bảng qua trang nhận báo giá. Phú An Khang phân phối dòng này trong nhóm CB động cơ, khởi động từ Schneider, bên cạnh các thiết bị điện Schneider khác; điều kiện bảo hành xem tại chính sách bảo hành.
Câu hỏi thường gặp
Đế cầu chì TeSys DF dùng cỡ cầu chì nào?
Bảng mã có bốn cỡ cầu chì ống trụ: 8,5×31,5 mm cho đế 25 A, 10×38 mm cho đế 32 A, 14×51 mm cho đế 50 A và 22×58 mm cho đế 125 A.
TeSys DF có loại báo cầu chì đứt không?
Có. Các cỡ 10×38, 14×51 và 22×58 mm đều có mã kèm chỉ báo cầu chì đứt (blown fuse indicator), ở nhiều cấu hình số cực khác nhau.
