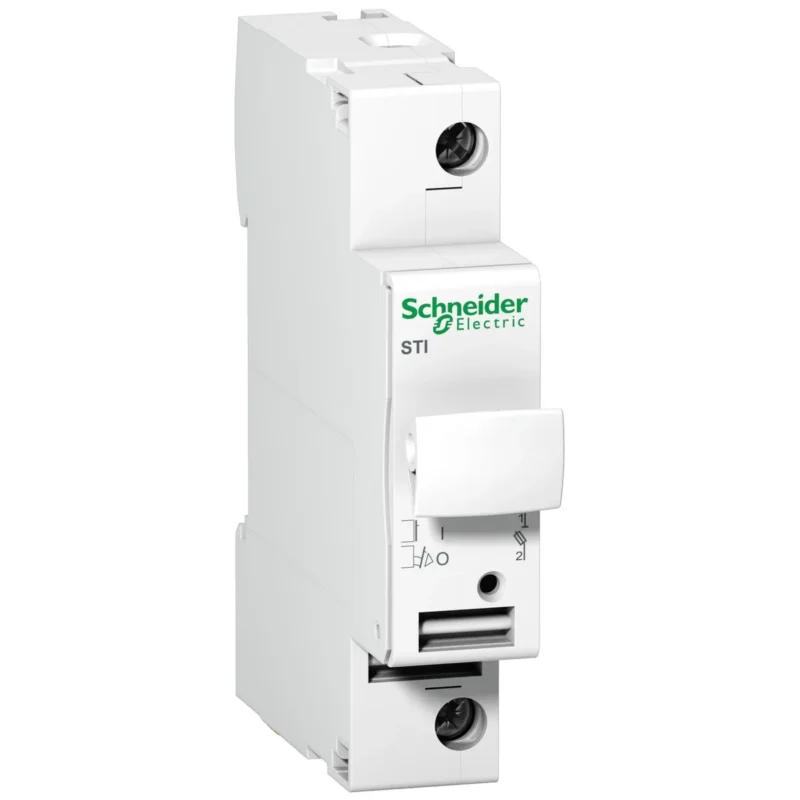

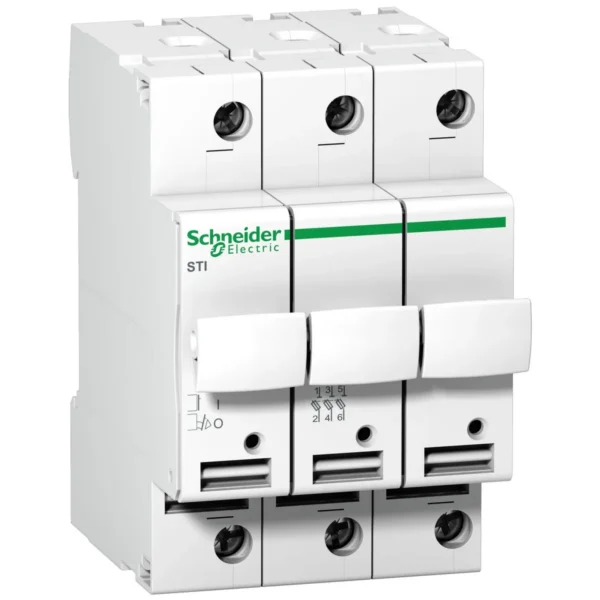

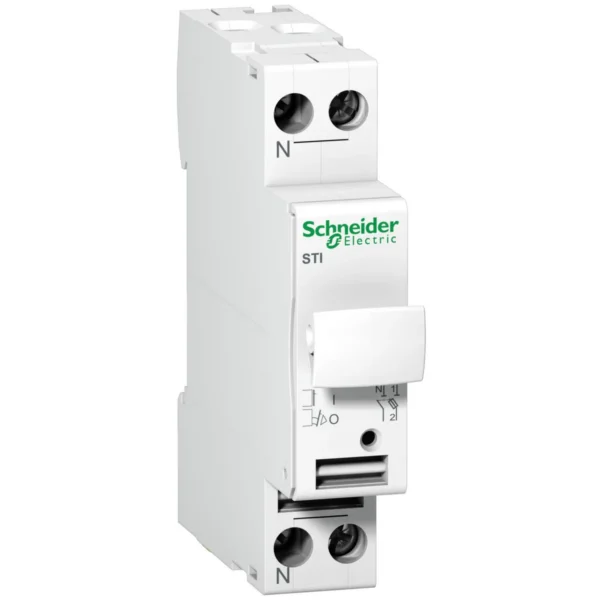

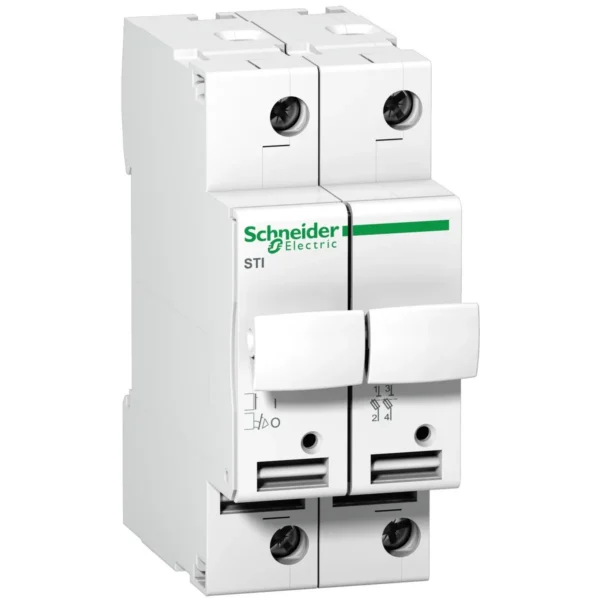

Đế cầu chì cách ly Schneider Acti9 STI
Mã dòngActi9 STI
Chọn trong 9 mã đặt hàngĐế cầu chì cách ly Acti9 STI của Schneider cho tòa nhà dịch vụ và nhà xưởng, dùng cầu chì ống 8,5 × 31,5 mm (10 A) hoặc 10,3 × 38 mm (25 A), kèm đèn báo cầu chì đứt, gồm 9 mã.
- Chính hãng · CO/CQ
- Hóa đơn VAT
- Showroom Schneider: 45 Huỳnh Thúc Kháng
- Số cực
- 1P, 1P+N, 2P, 3P, 3P+N
- Dòng định mức
- 10, 25 A
- Cỡ cầu chì
- 8,5 × 31,5 mm (mã 10 A), 10,3 × 38 mm (mã 25 A)
- Loại cầu chì dùng được
- gG, aM
Giá thay đổi theo số lượng và thời điểm. Phòng dự án báo giá sau khi xác nhận mã và khối lượng.
Thông số kỹ thuật
| Mã dòng | Acti9 STI |
|---|---|
| Thương hiệu | Schneider |
| Số cực | 1P, 1P+N, 2P, 3P, 3P+N |
| Dòng định mức | 10, 25 A |
| Cỡ cầu chì | 8,5 × 31,5 mm (mã 10 A), 10,3 × 38 mm (mã 25 A) |
| Loại cầu chì dùng được | gG, aM |
| Loại sử dụng | AC-20 |
| Bản có cực trung tính | 1P+N, 3P+N |
| Số mã trong dòng | 9 mã (xem bảng mã đặt hàng) |
| Bảo hành | Theo chính sách bảo hành của Schneider Electric |
Đối chiếu thông số với catalogue của hãng trước khi đặt hàng.
Mã đặt hàng 9 mã
Tick các mã cần báo giá rồi gửi một lần.
| Mã đặt hàng | Tên mã | Thông số chính |
|---|---|---|
| Acti9 - fuse-disconnector STI - 1 pole - 10 A - for fuse 8.5 x 31.5 mm | 1P · 10 A | |
| Acti9 - fuse-disconnector STI - 1 pole - 25 A - for fuse 10.3 x 38 mm | 1P · 25 A | |
| Acti9 - fuse-disconnector STI - 1 pole + N - 25 A - for fuse 10.3 x 38 mm | 1P+N · 25 A | |
| Acti9 - fuse-disconnector STI - 2 poles - 25 A - for fuse 10.3 x 38 mm | 2P · 25 A | |
| Acti9 - fuse-disconnector STI - 3 poles - 25 A - for fuse 10.3 x 38 mm | 3P · 25 A | |
| Acti9 - fuse-disconnector STI - 3 poles + N - 25 A - for fuse 10.3 x 38 mm | 3P+N · 25 A | |
| Acti9 - fuse-disconnector STI - 1 pole + N - 10 A - for fuse 8.5 x 31.5 mm | 1P+N · 10 A | |
| Acti9 - fuse-disconnector STI - 2 poles - 10 A - for fuse 8.5 x 31.5 mm | 2P · 10 A | |
| fuse indicator light - SFT/STI - 230...400 V AC 50/60 Hz |
Không có mã khớp. Anh/chị thử từ khóa khác hoặc gửi yêu cầu để Phú An Khang tìm mã giúp.
Mô tả sản phẩm
Acti9 STI là đế cầu chì cách ly của Schneider, lắp cầu chì ống để bảo vệ quá tải và ngắn mạch cho mạch công nghiệp cần khả năng cắt cao trong tòa nhà dịch vụ, nhà xưởng. Thiết bị cách ly mọi cực nhưng không dùng làm công tắc đóng cắt tải (loại sử dụng AC-20).
Đặc điểm
- Mã 10 A dùng cầu chì 8,5 × 31,5 mm (bản 1P, 1P+N, 2P); mã 25 A dùng cầu chì 10,3 × 38 mm (bản 1P, 1P+N, 2P, 3P, 3P+N).
- Dùng được cầu chì gG (bảo vệ quá tải và ngắn mạch) lẫn aM (chỉ bảo vệ ngắn mạch, cho tải có dòng đỉnh cao như động cơ), theo IEC/EN 60269-1/2.
- Ngăn giữ cầu chì cố định tránh thất lạc, có thêm ngăn chứa cầu chì dự phòng.
- Mã 15668 là đèn báo cầu chì đứt cho SFT/STI, 230–400 V AC: tắt khi bình thường, sáng đỏ khi cầu chì đứt.
- Theo Schneider, có thanh cái răng lược nối nhanh nhiều STI, đầu cấp nguồn cho thanh cái dùng cáp 25 mm² và bộ khóa dùng ổ khóa đường kính đến 8 mm.
Cách chọn mã
Chọn theo cỡ cầu chì và số cực của mạch; cầu chì gG hay aM chọn theo loại tải. Cần báo cầu chì đứt thì thêm đèn 15668, có trong bảng mã đặt hàng bên dưới.
Lưu ý lắp đặt
Không thao tác STI khi mạch đang mang tải; cắt tải và nguồn trước khi thay cầu chì. Việc lắp đặt do thợ điện có chuyên môn thực hiện.
Anh/chị gửi mã đặt hàng trong bảng kèm loại, cỡ cầu chì qua trang nhận báo giá. Xem thêm aptomat MCB, RCCB, RCBO Schneider, thiết bị điện Schneider và chính sách bảo hành.
Câu hỏi thường gặp
Acti9 STI có dùng để đóng cắt tải được không?
Không. Theo Schneider, STI là thiết bị cách ly loại sử dụng AC-20, không dùng làm công tắc; chỉ thao tác khi mạch đã cắt tải.
Acti9 STI dùng cầu chì cỡ nào?
Mã 10 A dùng cầu chì 8,5 × 31,5 mm, mã 25 A dùng cầu chì 10,3 × 38 mm; dùng được cả cầu chì gG và aM.
