Contactor phụ Schneider TeSys CA, CAD
Mã dòngTeSys CA, CAD
Chọn trong 100 mã đặt hàngContactor phụ (rơ le điều khiển) TeSys CA, CAD cho mạch điều khiển, điện áp làm việc đến 690 V: TeSys SK 2 tiếp điểm, TeSys K 4 tiếp điểm, TeSys Deca 5 tiếp điểm, cuộn hút AC hoặc DC; 100 mã.
- Chính hãng · CO/CQ
- Hóa đơn VAT
- Showroom Schneider: 45 Huỳnh Thúc Kháng
- Điện áp cuộn hút
- 24 V AC, 42 V AC, 48 V AC, 110 V AC, 120 V AC, 200 V AC, 220 V AC, 220–230 V AC… (xem bảng mã)
- Tổ hợp tiếp điểm
- 1NO+1NC, 2NO (SK); 2NO+2NC, 3NO+1NC, 4NO (K); 3NO+2NC, 5NO (Deca)
- Điện áp làm việc
- đến 690 V
- Kiểu đầu nối
- kẹp vít, lò xo, đầu cốt vòng (tùy mã)
Giá thay đổi theo số lượng và thời điểm. Phòng dự án báo giá sau khi xác nhận mã và khối lượng.
Thông số kỹ thuật
| Mã dòng | TeSys CA, CAD |
|---|---|
| Thương hiệu | Schneider |
| Điện áp cuộn hút | 24 V AC, 42 V AC, 48 V AC, 110 V AC, 120 V AC, 200 V AC, 220 V AC, 220–230 V AC… (xem bảng mã) |
| Tổ hợp tiếp điểm | 1NO+1NC, 2NO (SK); 2NO+2NC, 3NO+1NC, 4NO (K); 3NO+2NC, 5NO (Deca) |
| Điện áp làm việc | đến 690 V |
| Kiểu đầu nối | kẹp vít, lò xo, đầu cốt vòng (tùy mã) |
| Số mã trong dòng | 100 mã (xem bảng mã đặt hàng) |
| Bảo hành | Theo chính sách bảo hành của Schneider Electric |
Đối chiếu thông số với catalogue của hãng trước khi đặt hàng.
Mã đặt hàng 100 mã
Tick các mã cần báo giá rồi gửi một lần.
| Mã đặt hàng | Tên mã | Thông số chính |
|---|---|---|
| control relay, TeSys K, 4P(2NO+2NC), 690V, 24V AC coil | 4P · cuộn hút 24 V AC | |
| control relay, TeSys K, 4P(2NO+2NC), 690V, 24V AC standard coil | 4P · cuộn hút 24 V AC | |
| Control relay, TeSys K, 2NO+2NC, ≤ 690V, 24V AC coil, with integral suppression device | cuộn hút 24 V AC | |
| Control relay, TeSys K, 2NO+2NC, ≤ 690V, 42V AC coil | cuộn hút 42 V AC | |
| control relay, TeSys K, 4P(2NO+2NC), ≤690V, 48V AC coil | 4P · cuộn hút 48 V AC | |
| control relay, TeSys K, 4P(2NO+2NC), 690V, 110V AC standard coil | 4P · cuộn hút 110 V AC | |
| Control relay, TeSys K, 4P(2NO+2NC), 690V, 220...230V AC coil | 4P · cuộn hút 220–230 V AC | |
| Control relay, TeSys K, 2NO+2NC, ≤ 690V, 400...415V AC coil | cuộn hút 400–415 V AC | |
| control relay, TeSys K, 4P(2NO+2NC), 690V, 230V AC standard coil | 4P · cuộn hút 230 V AC | |
| Control relay, TeSys K, 2NO+2NC, ≤ 690V, 380...400V AC coil | cuộn hút 380–400 V AC | |
| control relay, TeSys K, 4P(2NO+2NC), ≤690V, 440V AC coil | 4P · cuộn hút 440 V AC | |
| TeSys K control relay - 2 NO + 2 NC - ≤ 690 V - 230...240 V AC coil | cuộn hút 230–240 V AC | |
| control relay, TeSys K, 4P(3NO+1NC), 690V, 24V AC standard coil | 4P · cuộn hút 24 V AC | |
| control relay, TeSys K, 4P(3NO+1NC), ≤690V, 42V AC coil | 4P · cuộn hút 42 V AC | |
| control relay, TeSys K, 4P(3NO+1NC), ≤690V, 48V AC coil | 4P · cuộn hút 48 V AC | |
| control relay, TeSys K, 4P(3NO+1NC), 690V, 110V AC coil | 4P · cuộn hút 110 V AC | |
| control relay, TeSys K, 4P(3NO+1NC), ≤690V, 220...230V AC coil | 4P · cuộn hút 220–230 V AC | |
| control relay, TeSys K, 4P(3NO+1NC), 690V, 230V AC standard coil | 4P · cuộn hút 230 V AC | |
| Control relay, TeSys K, 3NO+1NC, ≤ 690V, 230V AC coil, with integral suppression device | cuộn hút 230 V AC | |
| control relay, TeSys K, 4P(3NO+1NC), ≤690V, 230...240V AC coil | 4P · cuộn hút 230–240 V AC | |
| TeSys K control relay - 4 NO - ≤ 690 V - 24 V AC coil | cuộn hút 24 V AC | |
| control relay, TeSys K, 4P(4NO), ≤690V, 48V AC coil | 4P · cuộn hút 48 V AC | |
| control relay, TeSys K, 4P(4NO), ≤690V, 110V AC coil | 4P · cuộn hút 110 V AC | |
| control relay, TeSys K, 4P(4NO), ≤690V, 120V AC coil | 4P · cuộn hút 120 V AC | |
| control relay, TeSys K, 4P(4NO), ≤690V, 220...230V AC coil | 4P · cuộn hút 220–230 V AC | |
| TeSys K control relay - 4 NO - ≤ 690 V - 400...415 V AC coil | cuộn hút 400–415 V AC | |
| control relay, TeSys K, 4P(4NO), ≤690V, 230V AC coil | 4P · cuộn hút 230 V AC | |
| TeSys K control relay - 4 NO - ≤ 690 V - 230...240 V AC coil | cuộn hút 230–240 V AC | |
| Control relay, TeSys SK, 1NO+1NC, ≤ 690V, 48V AC coil | cuộn hút 48 V AC | |
| TeSys SK control relay - 1 NO + 1 NC - ≤ 690 V - 240 V AC coil | cuộn hút 240 V AC | |
| Control relay, TeSys SK, 2NO, ≤ 690V, 48V AC coil | cuộn hút 48 V AC | |
| Control relay, TeSys SK, 2NO, ≤ 690V, 120 V AC coil | cuộn hút 120 V AC | |
| Control relay, TeSys SK, 2NO, ≤ 690V, 220V AC coil | cuộn hút 220 V AC | |
| control relay, TeSys K, 4P(2NO+2NC), 690V, 24V DC standard coil | 4P · cuộn hút 24 V DC | |
| control relay, TeSys K, 4P(2NO+2NC), 690V, 110V DC standard coil | 4P · cuộn hút 110 V DC | |
| Control relay, TeSys K, 2NO+2NC, ≤ 690V, 125V DC standard coil | cuộn hút 125 V DC | |
| control relay, TeSys K, 4P(2NO+2NC), 690V, 220V DC standard coil | 4P · cuộn hút 220 V DC | |
| control relay, TeSys K, 4P(2NO+2NC), ≤690V, 60V DC standard coil | 4P · cuộn hút 60 V DC | |
| control relay, TeSys K, 4P(3NO+1NC), 690V, 24V DC standard coil | 4P · cuộn hút 24 V DC | |
| control relay, TeSys K, 4P(3NO+1NC), 690V, 24V DC coil,screw terminal | 4P · cuộn hút 24 V DC | |
| TeSys K control relay - 3 NO + 1 NC - ≤ 690 V - 48 V DC standard coil | cuộn hút 48 V DC | |
| control relay, TeSys K, 4P(3NO+1NC), 690V, 110V DC standard coil | 4P · cuộn hút 110 V DC | |
| control relay, TeSys K, 4P(3NO+1NC), 690V, 220V DC standard coil | 4P · cuộn hút 220 V DC | |
| control relay, TeSys K, 4P(4NO), 690V, 24V DC | 4P | |
| control relay, TeSys K, 4P(4NO), 690V, 24V DC standard coil | 4P · cuộn hút 24 V DC | |
| control relay, TeSys K, 4P(4NO), 690V, 24V DC coil | 4P · cuộn hút 24 V DC | |
| control relay, TeSys K, 4P(4NO), 690V, 48V DC standard coil | 4P · cuộn hút 48 V DC | |
| control relay, TeSys K, 4P(4NO), 690V, 110V DC standard coil | 4P · cuộn hút 110 V DC | |
| control relay, TeSys K, 4P(4NO), 690V, 220V DC standard coil | 4P · cuộn hút 220 V DC | |
| control relay, TeSys K, 4P(4NO), 690V, 220V DC coil | 4P · cuộn hút 220 V DC | |
| TeSys SK control relay - 1 NO + 1 NC - ≤ 690 V - 24 V DC standard coil | cuộn hút 24 V DC | |
| control relay, TeSys K, 4P(2NO+2NC), 690V, 24V DC, low consumption coil | 4P | |
| control relay, TeSys K, 4P(2NO+2NC), ≤690V, 110V DC low consumption coil | 4P · cuộn hút 110 V DC | |
| control relay, TeSys K, 4P(3NO+1NC), 690V, 24V DC low consumption coil | 4P · cuộn hút 24 V DC | |
| TeSys K control relay - 4 NO - ≤ 690 V - 24 V DC low consumption coil | cuộn hút 24 V DC | |
| Control relay, TeSys K, 4NO, ≤ 690V, 110V DC low consumption coil | cuộn hút 110 V DC | |
| Control relay, TeSys Deca, 3NO+2NC, 0 to 690V, 24VDC standard coil, Lugs-ring terminals | cuộn hút 24 V DC | |
| Control relay, TeSys Deca, 3NO+2NC, 0 to 690V, 110VAC 50/60Hz standard coil, Lugs-ring terminals | cuộn hút 110 V AC | |
| Control relay, TeSys Deca, 3NO+2NC, 0 to 690V, 220VAC 50/60Hz standard coil, Lugs-ring terminals | cuộn hút 220 V AC | |
| Control relay, TeSys Deca, 3NO+2NC, 0 to 690V, 220VDC standard coil, Lugs-ring terminals | cuộn hút 220 V DC | |
| Control relay, TeSys Deca, 3NO+2NC, 0 to 690V, 230VAC 50/60Hz standard coil, Lugs-ring terminals | cuộn hút 230 V AC | |
| Control relay, TeSys Deca, 3NO+2NC, ≤690V, 24V AC standard coil, screw clamp terminals | cuộn hút 24 V AC | |
| Control relay, TeSys Deca, 3NO+2NC, ≤690V, 24V DC standard coil, screw clamp terminals | cuộn hút 24 V DC | |
| Control relay, TeSys Deca, 3NO+2NC, ≤690V, 24V DC low consumption coil, screw clamp terminals | cuộn hút 24 V DC | |
| Control relay, TeSys Deca, 3NO+2NC, ≤690V, 42 VAC standard coil, screw clamp terminals | cuộn hút 42 V AC | |
| Control relay, TeSys Deca, 3NO+2NC, ≤690V, 48V AC standard coil, screw clamp terminals | cuộn hút 48 V AC | |
| TeSys D control relay - 3 NO + 2 NC - ≤ 690 V - 48 V DC standard coil | cuộn hút 48 V DC | |
| Control relay, TeSys Deca, 3NO+2NC, ≤690V, 110V AC standard coil, screw clamp terminals | cuộn hút 110 V AC | |
| Control relay, TeSys Deca, 3NO+2NC, ≤690V, 110V DC standard coil, screw clamp terminals | cuộn hút 110 V DC | |
| TeSys D control relay - 3 NO + 2 NC - ≤ 690 V - 120 V AC standard coil | cuộn hút 120 V AC | |
| Control relay, TeSys Deca, 3NO+2NC, ≤690V, 125 VDC standard coil, screw clamp terminals | cuộn hút 125 V DC | |
| Control relay, TeSys Deca, 3NO+2NC, ≤690V, 220V AC standard coil, screw clamp terminals | cuộn hút 220 V AC | |
| Control relay, TeSys Deca, 3NO+2NC, ≤690V, 220V DC standard coil, screw clamp terminals | cuộn hút 220 V DC | |
| Control relay, TeSys Deca, 3NO+2NC, ≤690V, 415V AC standard coil, screw clamp terminals | cuộn hút 415 V AC | |
| Control relay, TeSys Deca, 3NO+2NC, ≤690V, 230V AC standard coil, screw clamp terminals | cuộn hút 230 V AC | |
| Control relay, TeSys Deca, 3NO+2NC, ≤690V, 380V AC standard coil, screw clamp terminals | cuộn hút 380 V AC | |
| Control relay, TeSys Deca, 3NO+2NC, ≤690V, 440V AC standard coil, screw clamp terminals | cuộn hút 440 V AC | |
| TeSys D control relay - 3 NO + 2 NC - ≤ 690 V - 480 V AC standard coil | cuộn hút 480 V AC | |
| Control relay, TeSys Deca, 3NO+2NC, ≤690V, 240V AC standard coil, screw clamp terminals | cuộn hút 240 V AC | |
| Control relay, TeSys Deca, 3NO+2NC, ≤690V, 250V DC standard coil, screw clamp terminals | cuộn hút 250 V DC | |
| Control relay, TeSys Deca, 3NO+2NC, ≤690V, 400V AC standard coil, screw clamp terminals | cuộn hút 400 V AC | |
| Control relay, TeSys Deca, 3NO+2NC, ≤690V, 600V AC standard coil, screw clamp terminals | cuộn hút 600 V AC | |
| Control relay, TeSys Deca, 5NO, 0 to 690V, 220VAC 50/60Hz standard coil, Lugs-ring terminals | cuộn hút 220 V AC | |
| Control relay, TeSys Deca, 5NO, 0 to 690V, 220VDC standard coil, Lugs-ring terminals | cuộn hút 220 V DC | |
| Control relay, TeSys Deca, 5NO, ≤690V, 24V AC standard coil, screw clamp terminals | cuộn hút 24 V AC | |
| Control relay, TeSys Deca, 5NO, ≤690V, 24V DC standard coil, screw clamp terminals | cuộn hút 24 V DC | |
| Control relay, TeSys Deca, 5NO, ≤690V, 24V DC low consumption coil, screw clamp terminals | cuộn hút 24 V DC | |
| TeSys D control relay - 5 NO - ≤ 690 V - 48 V DC standard coil | cuộn hút 48 V DC | |
| Control relay, TeSys Deca, 5NO, ≤690V, 110V AC standard coil, screw clamp terminals | cuộn hút 110 V AC | |
| Control relay, TeSys Deca, 5NO, ≤690V, 110V DC standard coil, screw clamp terminals | cuộn hút 110 V DC | |
| Control relay, TeSys Deca, 5NO, ≤690V, 120V AC standard coil, screw clamp terminals | cuộn hút 120 V AC | |
| TeSys D control relay - 5 NO - ≤ 690 V - 125 V DC standard coil | cuộn hút 125 V DC | |
| Control relay, TeSys Deca, 5NO, ≤690V, 200V AC standard coil, screw clamp terminals | cuộn hút 200 V AC | |
| Control relay, TeSys Deca, 5NO, ≤690V, 220V AC standard coil, screw clamp terminals | cuộn hút 220 V AC | |
| Control relay, TeSys Deca, 5NO, ≤690V, 220V DC standard coil, screw clamp terminals | cuộn hút 220 V DC | |
| Control relay, TeSys Deca, 5NO, ≤690V, 230V AC standard coil, screw clamp terminals | cuộn hút 230 V AC | |
| TeSys D control relay - 5 NO - ≤ 690 V - 240 V AC standard coil | cuộn hút 240 V AC | |
| Control relay, TeSys Deca, 3NO+2NC, 0 to 690V, 24VDC standard coil, spring | cuộn hút 24 V DC | |
| Control relay, TeSys Deca, 3NO+2NC, 0 to 690V, 24VDC low consumption coil, spring | cuộn hút 24 V DC | |
| Control relay, TeSys Deca, 3NO+2NC, 0 to 690V, 48VAC 50/60Hz standard coil, spring | cuộn hút 48 V AC |
Không có mã khớp. Anh/chị thử từ khóa khác hoặc gửi yêu cầu để Phú An Khang tìm mã giúp.
Mô tả sản phẩm
TeSys CA, CAD là nhóm contactor phụ (rơ le điều khiển) của Schneider, dùng trong mạch điều khiển của tủ điện công nghiệp, tòa nhà, năng lượng để nhân tiếp điểm và chuyển tín hiệu; thiết bị không dùng đóng cắt mạch động lực. Các mã có điện áp làm việc đến 690 V.
Đặc điểm
- TeSys SK (mã CA2SK, CA3SK): 2 tiếp điểm, gồm 1NO+1NC hoặc 2NO.

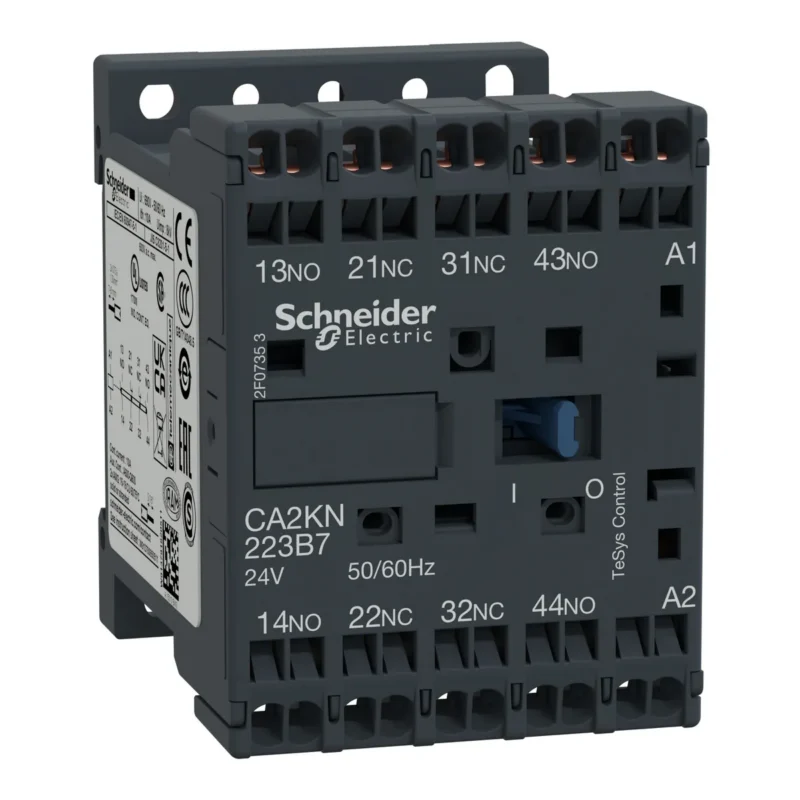

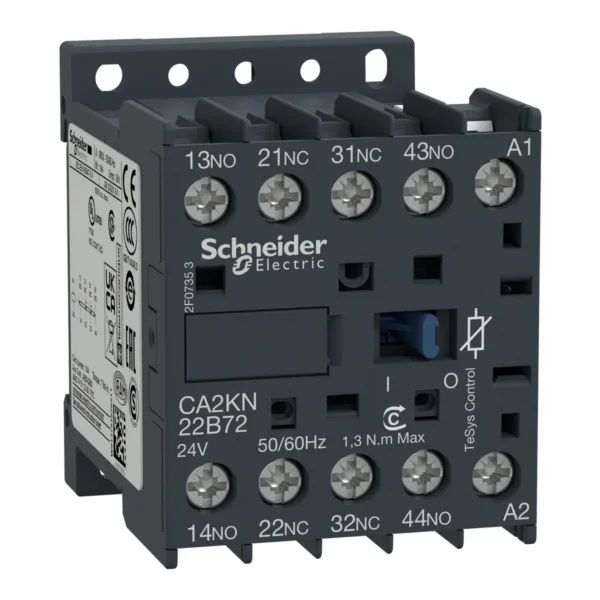

- TeSys K (mã CA2KN, CA3KN, CA4KN): 4 tiếp điểm, gồm 2NO+2NC, 3NO+1NC hoặc 4NO; một số mã tích hợp bộ triệt xung cuộn hút.

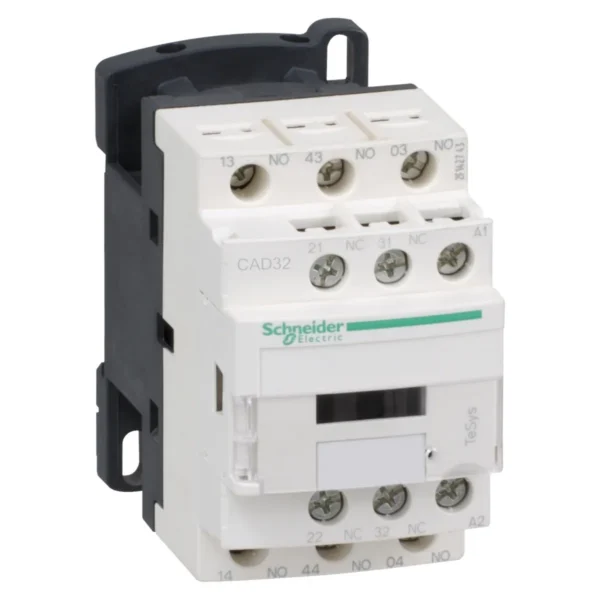

- TeSys Deca (mã CAD): 5 tiếp điểm, gồm 3NO+2NC hoặc 5NO; đầu nối kẹp vít, lò xo hoặc đầu cốt vòng tùy mã.
- Cuộn hút AC 24–600 V, DC 24–250 V: nhóm CA2 dùng cuộn AC, CA3 dùng cuộn DC, CA4KN và các mã CAD…BL dùng cuộn DC tiêu thụ thấp. Theo Schneider, rơ le K và SK có kích thước nhỏ gọn.
Cách chọn mã
Đếm số tiếp điểm NO, NC mà mạch điều khiển cần để chọn cỡ SK, K hoặc Deca, rồi chọn cuộn hút đúng điện áp và loại nguồn AC hay DC; với rơ le CAD chọn thêm kiểu đầu nối. Mã cụ thể xem bảng mã đặt hàng bên dưới.
Lưu ý lắp đặt
Rơ le điều khiển không thay được contactor động lực. Ngắt nguồn điều khiển trước khi đấu nối và để thợ điện có chuyên môn lắp đặt.
Dòng rơ le này thuộc nhóm contactor, rơ le nhiệt Schneider trong các thiết bị điện Schneider do Phú An Khang phân phối. Anh/chị gửi mã đặt hàng trong bảng qua trang nhận báo giá để nhận báo giá; điều kiện bảo hành xem tại chính sách bảo hành.
Câu hỏi thường gặp
Contactor phụ TeSys CA, CAD có những tổ hợp tiếp điểm nào?
TeSys SK có 1NO+1NC hoặc 2NO; TeSys K có 2NO+2NC, 3NO+1NC hoặc 4NO; TeSys Deca (CAD) có 3NO+2NC hoặc 5NO. Tất cả dùng ở điện áp làm việc đến 690 V.
Rơ le TeSys CA, CAD có cuộn hút DC không?
Có. Nhóm CA3 (TeSys K, SK) và một phần mã CAD dùng cuộn hút DC từ 24 đến 250 V; nhóm CA4KN và các mã CAD…BL dùng cuộn DC tiêu thụ thấp.
