CB mạch điều khiển Schneider TeSys GB2
Mã dòngTeSys GB2
Chọn trong 8 mã đặt hàngCB mạch điều khiển TeSys GB2 kiểu nhiệt từ cho bộ nguồn, PLC và mạch điện tử trong tủ công nghiệp, 1P, 1P+N, 2P, dòng 0,5–8 A, Icu 1,5–50 kA, gắn ray DIN, 8 mã.
- Chính hãng · CO/CQ
- Hóa đơn VAT
- Showroom Schneider: 45 Huỳnh Thúc Kháng
- Số cực
- 1P, 1P+N, 2P
- Dòng định mức
- 0,5, 2, 3, 5, 6, 8 A
- Khả năng cắt
- 1,5, 2, 3, 15, 50 kA
- Số mã trong dòng
- 8 mã (xem bảng mã đặt hàng)
Giá thay đổi theo số lượng và thời điểm. Phòng dự án báo giá sau khi xác nhận mã và khối lượng.
Thông số kỹ thuật
| Mã dòng | TeSys GB2 |
|---|---|
| Thương hiệu | Schneider |
| Số cực | 1P, 1P+N, 2P |
| Dòng định mức | 0,5, 2, 3, 5, 6, 8 A |
| Khả năng cắt | 1,5, 2, 3, 15, 50 kA |
| Số mã trong dòng | 8 mã (xem bảng mã đặt hàng) |
| Bảo hành | Theo chính sách bảo hành của Schneider Electric |
Đối chiếu thông số với catalogue của hãng trước khi đặt hàng.
Mã đặt hàng 8 mã
Tick các mã cần báo giá rồi gửi một lần.
| Mã đặt hàng | Tên mã | Thông số chính |
|---|---|---|

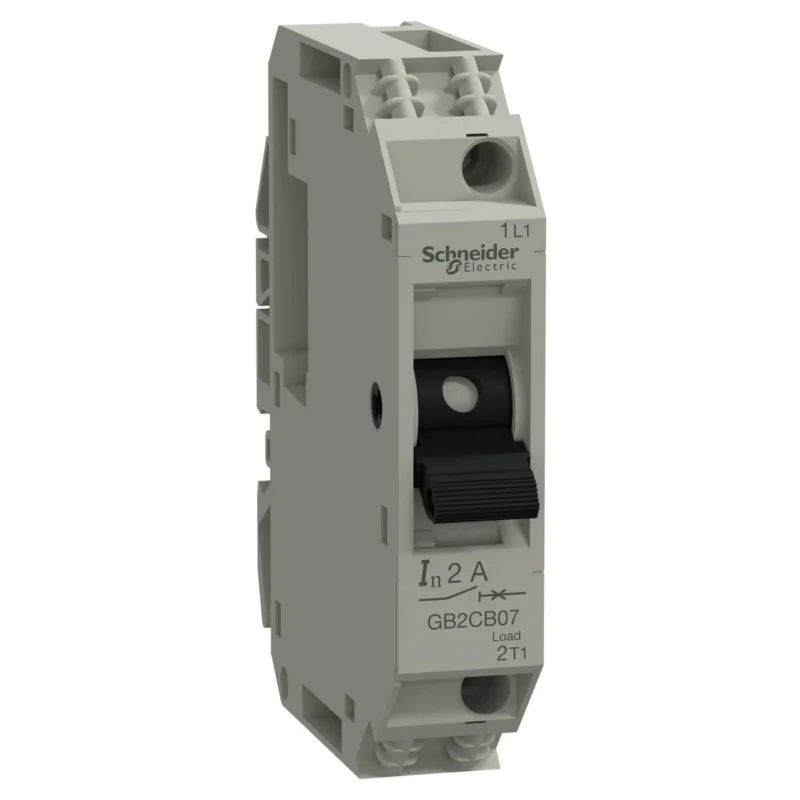

| Circuit breaker, TeSys GB2, 1P, 2A, Icu 15kA at 240V, Thermal magnetic, DIN rail mounted | 1P · 2 A · 15 kA | |

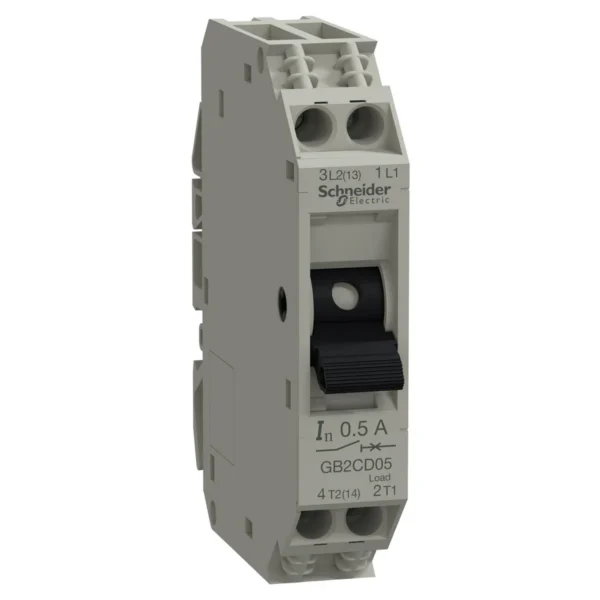

| Circuit breaker, TeSys GB2, 1P+N, 0.5A, Icu 50kA at 240V, Thermal magnetic, DIN rail mounted | 1P+N · 0,5 A · 50 kA | |
| Circuit breaker, TeSys GB2, 1P+N, 2A, Icu 15kA at 240V, Thermal magnetic, DIN rail mounted | 1P+N · 2 A · 15 kA | |
| Circuit breaker, TeSys GB2, 1P+N, 3A, Icu 3kA at 240V, Thermal magnetic, DIN rail mounted | 1P+N · 3 A · 3 kA | |
| Circuit breaker, TeSys GB2, 1P+N, 6A, Icu 1.5kA at 240V, Thermal magnetic, DIN rail mounted | 1P+N · 6 A · 1,5 kA | |
| Circuit breaker, TeSys GB2, 1P+N, 8A, Icu 1.5kA at 240V, Thermal magnetic, DIN rail mounted | 1P+N · 8 A · 1,5 kA | |
| Circuit breaker, TeSys GB2, 2P, 5A, Icu 2kA at 415V, Thermal magnetic, DIN rail mounted | 2P · 5 A · 2 kA | |
| Circuit breaker, TeSys GB2, 2P, 8A, Icu 1.5kA at 415V, Thermal magnetic, DIN rail mounted | 2P · 8 A · 1,5 kA |
Không có mã khớp. Anh/chị thử từ khóa khác hoặc gửi yêu cầu để Phú An Khang tìm mã giúp.
Mô tả sản phẩm
TeSys GB2 là CB nhiệt từ chuyên bảo vệ mạch điều khiển trong tủ công nghiệp: chống quá tải, ngắn mạch cho bộ nguồn, PLC, mạch điện tử và thiết bị có dòng đỉnh lớn. Bảng mã gồm bản 1P, 1P+N và 2P, dòng định mức 0,5–8 A, gắn ray DIN.
Đặc điểm

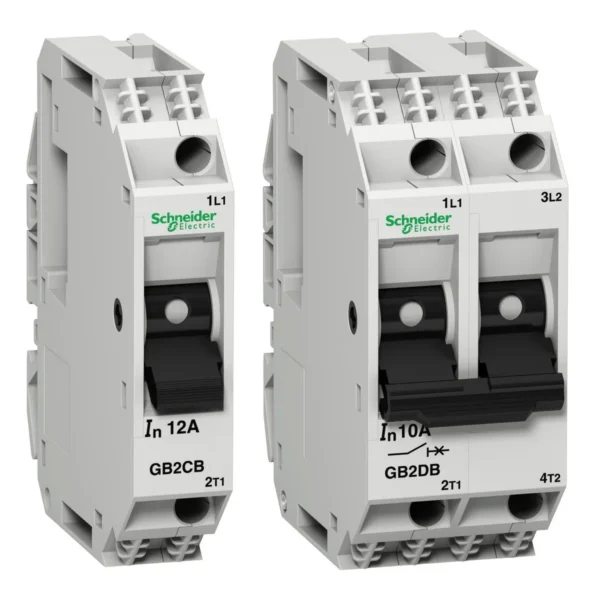

- Thân hẹp: 15 mm với bản 1 cực, 30 mm với bản 2 cực.
- Ngưỡng cắt từ 12–16 In ở dải tiêu chuẩn, 5–7 In ở một số mức định mức.
- Icu khác nhau theo mã, từ 50 kA (0,5 A) xuống 1,5 kA (6 A, 8 A); bản 1P, 1P+N tính ở 240 V, bản 2P ở 415 V.
- Gắn ray DIN 35 mm hoặc hệ lắp Telequick; vị trí I/O hiển thị rõ; theo Schneider, có chứng nhận IEC, CSA và UL.
Cách chọn mã
Chọn số cực theo mạch: 1P bảo vệ một dây pha, 1P+N cắt kèm dây trung tính, 2P bảo vệ cả hai dây. Sau đó chọn dòng định mức theo tải và kiểm tra Icu của mã với dòng ngắn mạch tại điểm lắp; mã cụ thể có trong bảng mã đặt hàng bên dưới.
Lưu ý lắp đặt
Ngắt nguồn điều khiển trước khi đấu dây; GB2 dành cho mạch điều khiển, không thay aptomat hay CB bảo vệ động cơ ở mạch động lực. Thiết bị nên do thợ điện có chuyên môn lắp.
Phú An Khang phân phối TeSys GB2 trong nhóm CB động cơ, khởi động từ Schneider, cùng nhiều thiết bị điện Schneider khác. Anh/chị gửi mã đặt hàng trong bảng qua trang nhận báo giá để nhận báo giá; thông tin bảo hành xem tại chính sách bảo hành.
Câu hỏi thường gặp
Khả năng cắt của TeSys GB2 là bao nhiêu?
Tùy mã: GB2CD05 (0,5 A) là 50 kA, mã 2 A là 15 kA, GB2CD08 (3 A) là 3 kA, GB2DB10 (5 A) là 2 kA, các mã 6 A và 8 A là 1,5 kA. Bản 1P, 1P+N tính ở 240 V, bản 2P tính ở 415 V.
TeSys GB2 lắp trên gì và chiếm bao nhiêu chỗ?
GB2 gắn trên ray DIN 35 mm hoặc hệ lắp Telequick; bản 1 cực rộng 15 mm, bản 2 cực rộng 30 mm.
