CB bảo vệ động cơ Schneider TeSys GV5, GV6
Mã dòngTeSys GV5, GV6
Chọn trong 6 mã đặt hàngCB bảo vệ động cơ TeSys GV5, GV6 3 cực, nhiệt từ, dòng định mức 150, 220 và 320 A, Icu 36 hoặc 70 kA, phối hợp contactor TeSys D, TeSys F cho động cơ lớn trong nhà máy, khai khoáng, 6 mã.
- Chính hãng · CO/CQ
- Hóa đơn VAT
- Showroom Schneider: 45 Huỳnh Thúc Kháng
- Số cực
- 3P
- Dòng định mức
- 150, 220, 320 A
- Khả năng cắt
- 36, 70 kA
- Số mã trong dòng
- 6 mã (xem bảng mã đặt hàng)
Giá thay đổi theo số lượng và thời điểm. Phòng dự án báo giá sau khi xác nhận mã và khối lượng.
Thông số kỹ thuật
| Mã dòng | TeSys GV5, GV6 |
|---|---|
| Thương hiệu | Schneider |
| Số cực | 3P |
| Dòng định mức | 150, 220, 320 A |
| Khả năng cắt | 36, 70 kA |
| Số mã trong dòng | 6 mã (xem bảng mã đặt hàng) |
| Bảo hành | Theo chính sách bảo hành của Schneider Electric |
Đối chiếu thông số với catalogue của hãng trước khi đặt hàng.
Mã đặt hàng 6 mã
Tick các mã cần báo giá rồi gửi một lần.
| Mã đặt hàng | Tên mã | Thông số chính |
|---|---|---|
| Motor circuit breaker, TeSys GV5, 3P, 150A, Icu 36kA, thermal magnetic | 3P · 150 A · 36 kA | |
| Motor circuit breaker, TeSys GV5, 3P, 150A, Icu 70kA, thermal magnetic | 3P · 150 A · 70 kA | |
| Motor circuit breaker, TeSys GV5, 3P, 220A, Icu 36kA, thermal magnetic | 3P · 220 A · 36 kA | |
| Motor circuit breaker, TeSys GV5, 3P, 220A, Icu 70kA, thermal magnetic | 3P · 220 A · 70 kA | |
| Motor circuit breaker, TeSys GV6, 3P, 320A, Icu 36kA, thermal magnetic | 3P · 320 A · 36 kA | |
| Motor circuit breaker, TeSys GV6, 3P, 320A, Icu 70kA, thermal magnetic | 3P · 320 A · 70 kA |
Không có mã khớp. Anh/chị thử từ khóa khác hoặc gửi yêu cầu để Phú An Khang tìm mã giúp.
Mô tả sản phẩm

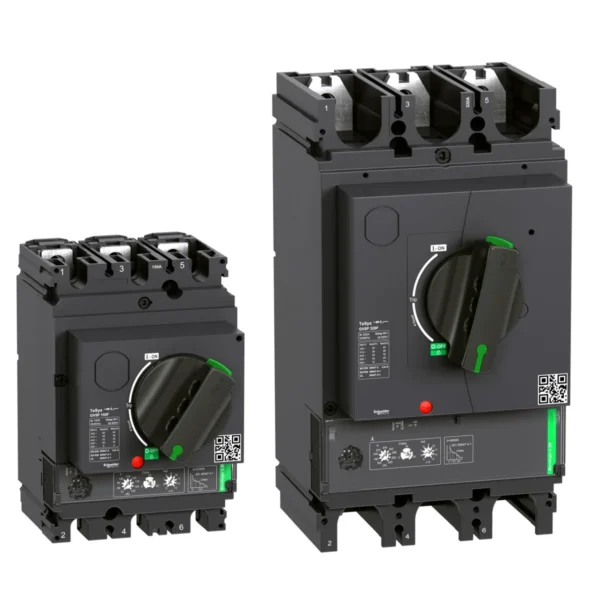

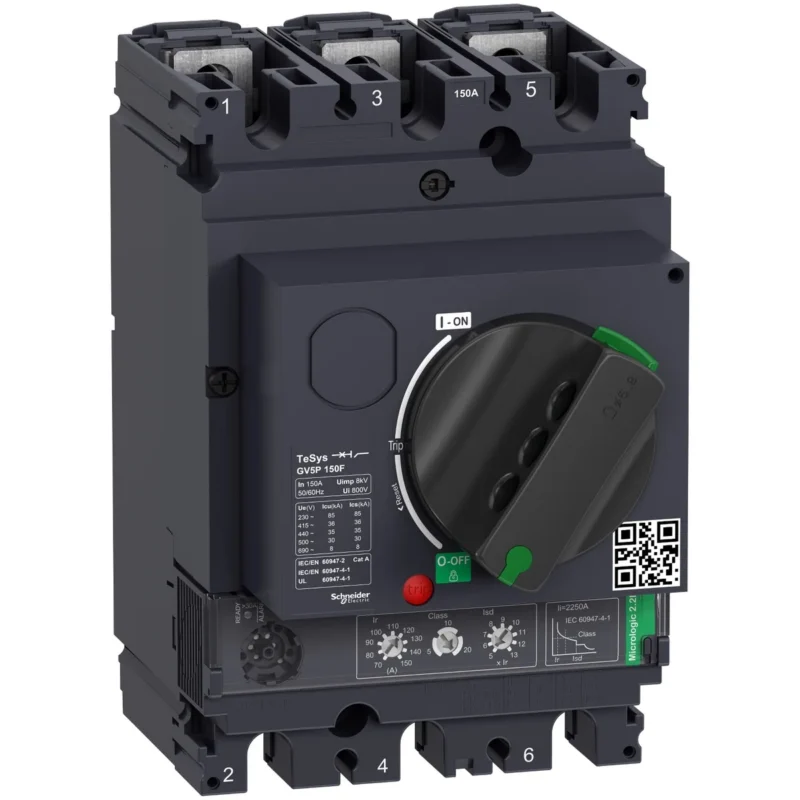

TeSys GV5 và GV6 thuộc nhóm CB TeSys Giga, là CB bảo vệ động cơ 3 cực kiểu nhiệt từ cho động cơ công suất lớn, phối hợp với contactor TeSys D và TeSys F. Ứng dụng gồm nhà máy, tòa nhà, bệnh viện và khai khoáng.
Đặc điểm
- GV5 có mức 150 A và 220 A, GV6 có mức 320 A; mỗi mức có hai cấp Icu.
- Chữ cái cuối mã cho biết Icu: F là 36 kA, H là 70 kA, ví dụ GV5P150F và GV5P150H.
- Theo Schneider, phần bảo vệ kết hợp công nghệ điện tử và cơ điện; phần tử nhiệt tự bù khi nhiệt độ thay đổi.
- Theo Schneider, bố trí vít định vị dùng chung giúp lắp đặt đơn giản; thiết bị đáp ứng tiêu chuẩn IEC và UL.
Cách chọn mã
Chọn khung và mức dòng sao cho dải chỉnh nhiệt của CB bao trùm dòng định mức của động cơ, rồi chọn Icu 36 kA hoặc 70 kA không thấp hơn dòng ngắn mạch tại tủ. Anh/chị xem bảng mã đặt hàng bên dưới.
Lưu ý lắp đặt
CB dòng lớn cần thợ điện có chuyên môn lắp khi đã ngắt nguồn; siết đầu nối đúng lực và chọn tiết diện cáp theo dòng định mức của mạch động cơ.
Anh/chị tick mã đặt hàng cần dùng trong bảng rồi gửi qua trang nhận báo giá để Phú An Khang báo giá đúng các mã đó. Xem thêm các dòng CB động cơ, khởi động từ Schneider, các thiết bị điện Schneider khác và chính sách bảo hành.
Câu hỏi thường gặp
Chữ F và H cuối mã TeSys GV5, GV6 khác nhau thế nào?
Khác khả năng cắt: mã đuôi F có Icu 36 kA, mã đuôi H có Icu 70 kA. Ví dụ GV6P320F và GV6P320H cùng dòng định mức 320 A.
GV5 và GV6 khác nhau ở điểm nào?
Trong bảng mã, GV5 có hai mức dòng định mức 150 A và 220 A, GV6 có mức 320 A; cả hai đều 3 cực, kiểu nhiệt từ.
