CB bảo vệ động cơ Schneider TeSys GV4
Mã dòngTeSys GV4
Chọn trong 20 mã đặt hàngCB bảo vệ động cơ TeSys GV4 (TeSys Deca khung 4) 3 cực, dòng định mức 2–115 A, Icu 25, 50 hoặc 100 kA, phối hợp contactor TeSys D cho động cơ đến 55 kW/400 V trong HVAC, cấp thoát nước, 20 mã.
- Chính hãng · CO/CQ
- Hóa đơn VAT
- Showroom Schneider: 45 Huỳnh Thúc Kháng
- Số cực
- 3P
- Dòng định mức
- 2, 3,5, 7, 12,5, 25, 50, 80, 115 A
- Khả năng cắt
- 25, 50, 100 kA
- Số mã trong dòng
- 20 mã (xem bảng mã đặt hàng)
Giá thay đổi theo số lượng và thời điểm. Phòng dự án báo giá sau khi xác nhận mã và khối lượng.
Thông số kỹ thuật
| Mã dòng | TeSys GV4 |
|---|---|
| Thương hiệu | Schneider |
| Số cực | 3P |
| Dòng định mức | 2, 3,5, 7, 12,5, 25, 50, 80, 115 A |
| Khả năng cắt | 25, 50, 100 kA |
| Số mã trong dòng | 20 mã (xem bảng mã đặt hàng) |
| Bảo hành | Theo chính sách bảo hành của Schneider Electric |
Đối chiếu thông số với catalogue của hãng trước khi đặt hàng.
Mã đặt hàng 20 mã
Tick các mã cần báo giá rồi gửi một lần.
| Mã đặt hàng | Tên mã | Thông số chính |
|---|---|---|
| Motor circuit breaker, TeSys GV4, 3P, 2A, Icu 50kA, thermal magnetic, Everlink terminals | 3P · 2 A · 50 kA | |
| Motor circuit breaker, TeSys GV4, 3P, 3.5A, Icu 50kA, thermal magnetic, Everlink terminals | 3P · 3,5 A · 50 kA | |
| Motor circuit breaker, TeSys GV4, 3P, 7A, Icu 50kA, thermal magnetic, Everlink terminals | 3P · 7 A · 50 kA | |
| Motor circuit breaker, TeSys GV4, 3P, 115A, Icu 25kA, thermal magnetic, Everlink terminals | 3P · 115 A · 25 kA | |
| Motor circuit breaker, TeSys GV4, 3P, 115A, Icu 25kA, thermal magnetic, lugs terminals | 3P · 115 A · 25 kA | |
| Motor circuit breaker, TeSys GV4, 3P, 115A, Icu 50kA, thermal magnetic, Everlink terminals | 3P · 115 A · 50 kA | |
| Motor circuit breaker, TeSys GV4, 3P, 115A, Icu 100kA, thermal magnetic, Everlink terminals | 3P · 115 A · 100 kA | |
| Motor circuit breaker, TeSys GV4, 3P, 12.5A, Icu 50kA, thermal magnetic, Everlink terminals | 3P · 12,5 A · 50 kA | |
| Motor circuit breaker, TeSys GV4, 3P, 25A, Icu 50kA, thermal magnetic, Everlink terminals | 3P · 25 A · 50 kA | |
| Motor circuit breaker, TeSys GV4, 3P, 50A, Icu 50kA, thermal magnetic, Everlink terminals | 3P · 50 A · 50 kA | |
| Motor circuit breaker, TeSys GV4, 3P, 80A, Icu 25kA, thermal magnetic, Everlink terminals | 3P · 80 A · 25 kA | |
| Motor circuit breaker, TeSys GV4, 3P, 80A, Icu 50kA, thermal magnetic, Everlink terminals | 3P · 80 A · 50 kA | |
| Motor circuit breaker, TeSys GV4, 3P, 115A, Icu 25kA, thermal magnetic, Everlink terminals | 3P · 115 A · 25 kA | |
| Motor circuit breaker, TeSys GV4, 3P, 115A, Icu 50kA, thermal magnetic, Everlink terminals | 3P · 115 A · 50 kA | |
| Motor circuit breaker, TeSys GV4, 3P, 115A, Icu 100kA, thermal magnetic, Everlink terminals | 3P · 115 A · 100 kA | |
| Motor circuit breaker, TeSys GV4, 3P, 12.5A, Icu 100kA, thermal magnetic, Everlink terminals | 3P · 12,5 A · 100 kA | |
| Motor circuit breaker, TeSys GV4, 3P, 50A, Icu 100kA, thermal magnetic, Everlink terminals | 3P · 50 A · 100 kA | |
| Motor circuit breaker, TeSys GV4, 3P, 80A, Icu 25kA, thermal magnetic, Everlink terminals | 3P · 80 A · 25 kA | |
| Motor circuit breaker, TeSys GV4, 3P, 80A, Icu 50kA, thermal magnetic, Everlink terminals | 3P · 80 A · 50 kA | |
| Motor circuit breaker, TeSys GV4, 3P, 80A, Icu 100kA, thermal magnetic, Everlink terminals | 3P · 80 A · 100 kA |
Không có mã khớp. Anh/chị thử từ khóa khác hoặc gửi yêu cầu để Phú An Khang tìm mã giúp.
Mô tả sản phẩm

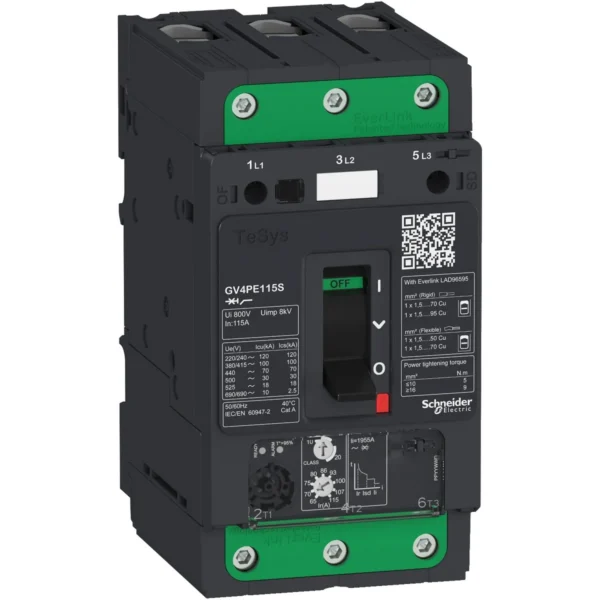

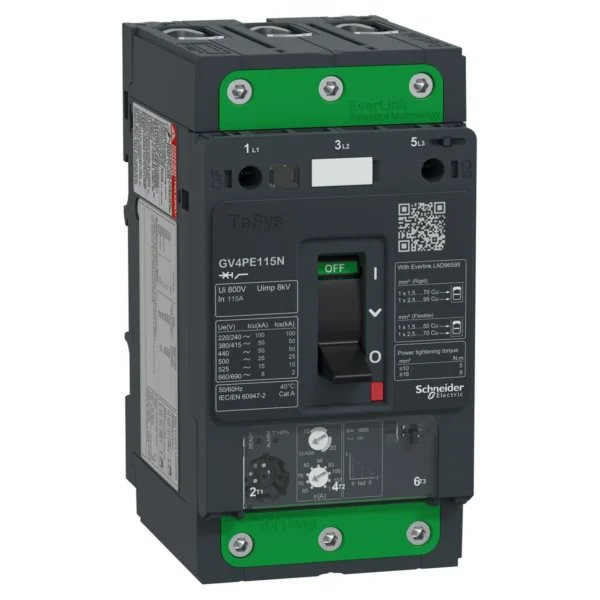

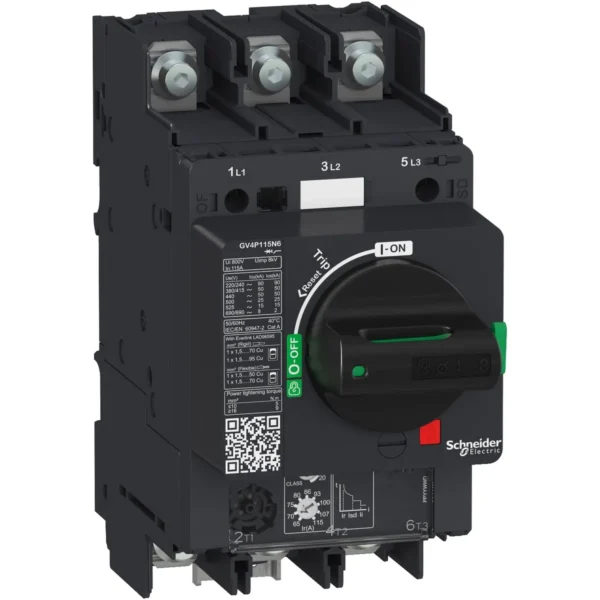

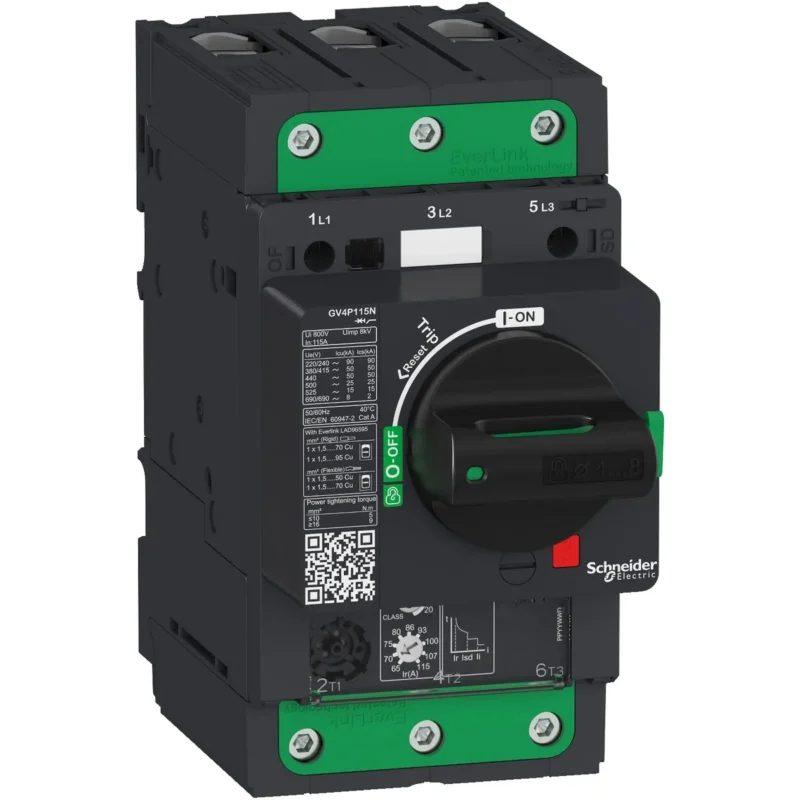

TeSys GV4 là CB bảo vệ động cơ khung 4 của dãy TeSys Deca, 3 cực, kiểu nhiệt từ, phối hợp với contactor TeSys D để bảo vệ động cơ đến 115 A (55 kW/400 V). Dòng này dùng cho HVAC, cấp thoát nước, dầu khí, máy đóng gói, thực phẩm và đồ uống.
Đặc điểm
- Dòng định mức từ 2 A đến 115 A; chữ cái cuối mã cho biết Icu: B là 25 kA, N là 50 kA, S là 100 kA.
- Hầu hết mã dùng đầu nối EverLink, riêng GV4P115B6 dùng đầu cos.
- Theo Schneider, tiếp điểm quay kép (như trên ComPacT NSXm) giúp tăng khả năng cắt, còn cơ cấu cắt phản xạ thêm một lớp bảo vệ khi ngắn mạch.
- Thân gọn, phụ kiện gắn một lần bấm với đầu nối lò xo; theo Schneider, có thể dùng điện thoại thông minh để hỗ trợ bảo trì tại chỗ.
Cách chọn mã
Mỗi mã ghi một mức dòng định mức của CB; anh/chị chọn mức có dải chỉnh nhiệt bao trùm dòng định mức của động cơ. Sau đó chọn Icu không thấp hơn dòng ngắn mạch tại tủ và chọn kiểu đầu nối, rồi đối chiếu bảng mã đặt hàng bên dưới.
Lưu ý lắp đặt
Lắp CB cùng contactor theo hướng dẫn phối hợp của Schneider, do thợ điện có chuyên môn thực hiện khi đã ngắt nguồn; siết đầu nối đúng lực quy định.
Anh/chị tick mã đặt hàng cần dùng trong bảng rồi gửi qua trang nhận báo giá để Phú An Khang báo giá đúng các mã đó. Xem thêm các dòng CB động cơ, khởi động từ Schneider, các thiết bị điện Schneider khác và chính sách bảo hành.
Câu hỏi thường gặp
Chữ B, N, S cuối mã TeSys GV4 nghĩa là gì?
Đó là cấp khả năng cắt Icu: B là 25 kA, N là 50 kA, S là 100 kA. Ví dụ GV4P115B, GV4P115N và GV4P115S cùng dòng định mức 115 A nhưng khác Icu.
TeSys GV4 bảo vệ được động cơ cỡ nào?
Theo Schneider, GV4 phối hợp với contactor TeSys D để bảo vệ động cơ đến 115 A, tương ứng 55 kW ở 400 V.
