CB bảo vệ động cơ Schneider Easy TeSys GZ1E
Mã dòngEasy TeSys GZ1E
Chọn trong 15 mã đặt hàngCB bảo vệ động cơ Easy TeSys GZ1E 3 cực, nhiệt từ, dải chỉnh 0,1–32 A cho động cơ 0,37–15 kW ở 440 V, Icu đến 100 kA, rộng 44,5 mm, dùng cho HVAC, trạm bơm, băng tải, 15 mã.
- Chính hãng · CO/CQ
- Hóa đơn VAT
- Showroom Schneider: 45 Huỳnh Thúc Kháng
- Số cực
- 3P
- Dải chỉnh dòng
- 0,1–32 A
- Công suất động cơ
- 0,37–15 kW ở 440 V
- Khả năng cắt Icu
- lên đến 100 kA
Giá thay đổi theo số lượng và thời điểm. Phòng dự án báo giá sau khi xác nhận mã và khối lượng.
Thông số kỹ thuật
| Mã dòng | Easy TeSys GZ1E |
|---|---|
| Thương hiệu | Schneider |
| Số cực | 3P |
| Dải chỉnh dòng | 0,1–32 A |
| Công suất động cơ | 0,37–15 kW ở 440 V |
| Khả năng cắt Icu | lên đến 100 kA |
| Ngưỡng cắt từ | khoảng 13 lần dòng chỉnh nhiệt tối đa |
| Chiều rộng | 44,5 mm |
| Số mã trong dòng | 15 mã (xem bảng mã đặt hàng) |
| Bảo hành | Theo chính sách bảo hành của Schneider Electric |
Đối chiếu thông số với catalogue của hãng trước khi đặt hàng.
Mã đặt hàng 15 mã
Tick các mã cần báo giá rồi gửi một lần.
| Mã đặt hàng | Tên mã | Thông số chính |
|---|---|---|
| Motor circuit breaker,Easy TeSys Power,GZ1E,AC-3,3P,0.1..0.16A,thermal magnetic trip | 3P · 0,1–0,16 A | |
| Motor circuit breaker,Easy TeSys Power,GZ1E,AC-3,3P,0.16..0.25A,thermal magnetic trip | 3P · 0,16–0,25 A | |
| Motor circuit breaker,Easy TeSys Power,GZ1E,AC-3,3P,0.25..0.40A,thermal magnetic trip | 3P · 0,25–0,4 A | |
| Motor circuit breaker,Easy TeSys Power,GZ1E,AC-3,3P,0.40..0.63A,thermal magnetic trip | 3P · 0,4–0,63 A | |
| Motor circuit breaker,Easy TeSys Power,GZ1E,AC-3,3P,0.63..1A,thermal magnetic trip | 3P · 0,63–1 A | |
| Motor circuit breaker,Easy TeSys Power,GZ1E,AC-3,3P,1..1.6A,thermal magnetic trip | 3P · 1–1,6 A | |
| Motor circuit breaker,Easy TeSys Power,GZ1E,AC-3,3P,1.6..2.5A,thermal magnetic trip | 3P · 1,6–2,5 A | |
| Motor circuit breaker,Easy TeSys Power,GZ1E,AC-3,3P,2.5..4A,thermal magnetic trip | 3P · 2,5–4 A | |
| Motor circuit breaker,Easy TeSys Power,GZ1E,AC-3,3P,4..6.3A,thermal magnetic trip | 3P · 4–6,3 A | |
| Motor circuit breaker,Easy TeSys Power,GZ1E,AC-3,3P,6..10A,thermal magnetic trip | 3P · 6–10 A | |
| Motor circuit breaker,Easy TeSys Power,GZ1E,AC-3,3P,9..14A,thermal magnetic trip | 3P · 9–14 A | |
| Motor circuit breaker,Easy TeSys Power,GZ1E,AC-3,3P,13..18A,thermal magnetic trip | 3P · 13–18 A | |
| Motor circuit breaker,Easy TeSys Power,GZ1E,AC-3,3P,17..23A,thermal magnetic trip | 3P · 17–23 A | |
| Motor circuit breaker,Easy TeSys Power,GZ1E,AC-3,3P,20..25A,thermal magnetic trip | 3P · 20–25 A | |
| Motor circuit breaker,Easy TeSys Power,GZ1E,AC-3,3P,24..32A,thermal magnetic trip | 3P · 24–32 A |
Không có mã khớp. Anh/chị thử từ khóa khác hoặc gửi yêu cầu để Phú An Khang tìm mã giúp.
Mô tả sản phẩm

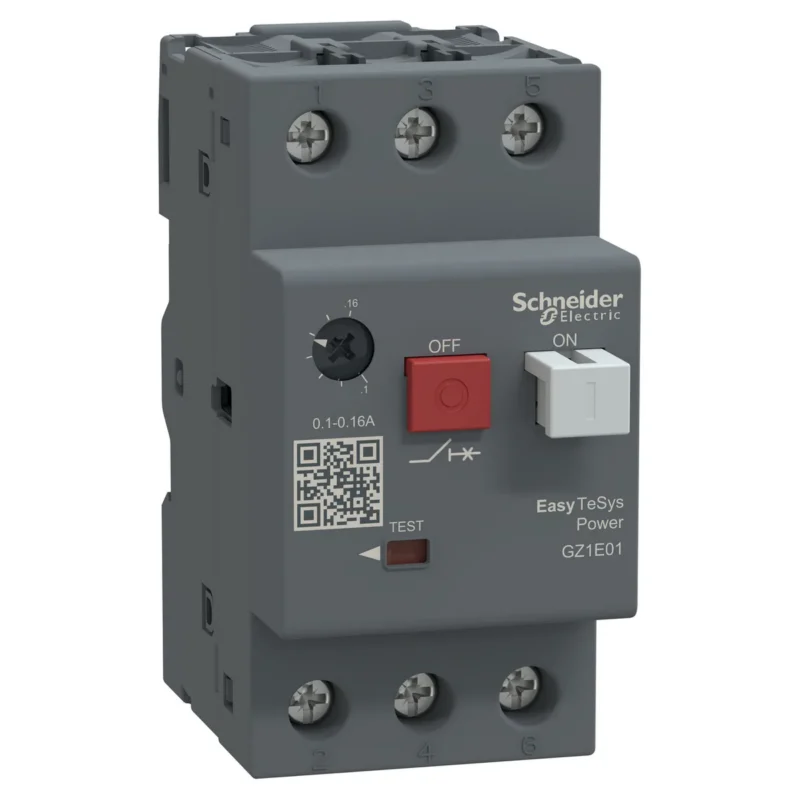

Easy TeSys GZ1E (Easy TeSys Power) là CB bảo vệ động cơ 3 cực kiểu nhiệt từ thuộc dòng Easy của Schneider, bảo vệ quá tải, ngắn mạch cho động cơ 0,37–15 kW ở 440 V. Cả dải chỉnh 0,1–32 A dùng chung một cỡ vỏ, hợp với tủ khởi động cho HVAC, trạm bơm, băng tải và thiết bị nâng hạ.
Đặc điểm
- Theo Schneider, khả năng cắt ngắn mạch Icu lên đến 100 kA.
- Ngưỡng cắt từ đặt sẵn khoảng 13 lần dòng chỉnh nhiệt tối đa; phần bảo vệ nhiệt tự bù theo nhiệt độ môi trường.
- Đóng cắt bằng nút nhấn, thân rộng 44,5 mm; mô tả mã ghi loại sử dụng AC-3.
- Theo Schneider, phụ kiện dùng chung giúp chuẩn hóa thiết kế tủ, gọn việc quản lý vật tư dự phòng và lập kế hoạch bảo trì.
Cách chọn mã
Các mã GZ1E chỉ khác nhau ở dải chỉnh dòng nhiệt, từ 0,1–0,16 A (GZ1E01) đến 24–32 A (GZ1E32). Anh/chị chọn mã có dải chỉnh bao trùm dòng định mức trên nhãn động cơ, rồi đối chiếu bảng mã đặt hàng bên dưới.
Lưu ý lắp đặt
CB cần thợ điện có chuyên môn lắp khi đã ngắt nguồn, lắp xong thì chỉnh núm dòng nhiệt đúng dòng định mức động cơ. Tủ có dòng ngắn mạch lớn thì anh/chị gửi thông số để Phú An Khang kiểm tra khả năng cắt phù hợp.
Phú An Khang phân phối Easy TeSys GZ1E trong nhóm CB động cơ, khởi động từ Schneider, cùng nhiều thiết bị điện Schneider khác. Anh/chị gửi mã đặt hàng trong bảng qua trang nhận báo giá để nhận báo giá; thông tin bảo hành xem tại chính sách bảo hành.
Câu hỏi thường gặp
Easy TeSys GZ1E dùng cho động cơ công suất bao nhiêu?
Theo Schneider, GZ1E bảo vệ động cơ từ 0,37 đến 15 kW ở 440 V. Bảng mã có dải chỉnh dòng nhiệt từ 0,1–0,16 A đến 24–32 A.
Ngưỡng cắt từ của Easy TeSys GZ1E là bao nhiêu?
Theo Schneider, ngưỡng cắt từ được đặt sẵn khoảng 13 lần dòng chỉnh nhiệt tối đa của mã; phần bảo vệ nhiệt có bù nhiệt độ môi trường tự động.
