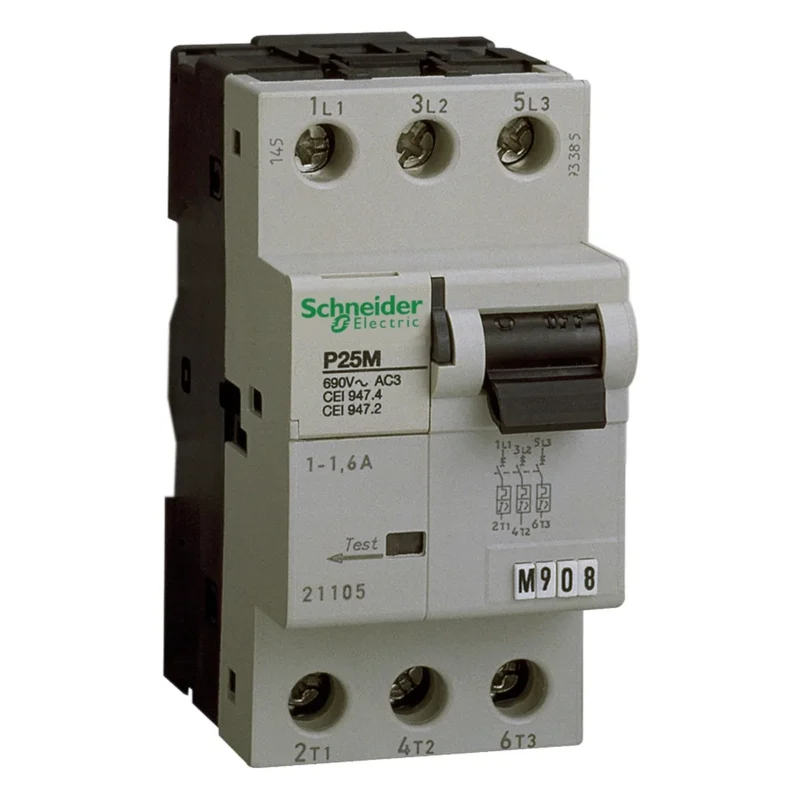

CB bảo vệ động cơ Schneider Acti9 P25M
Mã dòngActi9 P25M
Chọn trong 5 mã đặt hàngCB bảo vệ động cơ Acti9 P25M dạng mô-đun cho tủ phân phối cuối ở công trình thương mại và nhà xưởng, 3 cực, mức dòng 1–10 A trong bảng, bảo vệ từ 12 In, điện áp đến 690 V, 5 mã.
- Chính hãng · CO/CQ
- Hóa đơn VAT
- Showroom Schneider: 45 Huỳnh Thúc Kháng
- Số cực
- 3P
- Dòng định mức
- 1, 2,5, 4, 6,3, 10 A
- Đường cong cắt
- K
- Khả năng cắt Icu (IEC/EN 60947-2)
- 3, 50 kA
Giá thay đổi theo số lượng và thời điểm. Phòng dự án báo giá sau khi xác nhận mã và khối lượng.
Thông số kỹ thuật
| Mã dòng | Acti9 P25M |
|---|---|
| Thương hiệu | Schneider |
| Số cực | 3P |
| Dòng định mức | 1, 2,5, 4, 6,3, 10 A |
| Đường cong cắt | K |
| Khả năng cắt Icu (IEC/EN 60947-2) | 3, 50 kA |
| Số mã trong dòng | 5 mã (xem bảng mã đặt hàng) |
| Bảo hành | Theo chính sách bảo hành của Schneider Electric |
Đối chiếu thông số với catalogue của hãng trước khi đặt hàng.
Mã đặt hàng 5 mã
Tick các mã cần báo giá rồi gửi một lần.
| Mã đặt hàng | Tên mã | Thông số chính |
|---|---|---|
| Miniature circuit breaker (MCB), Acti9 P25M, 3P, 1A, K curve, 3kA (IEC/EN 60947-2) | 3P · 1 A · đường cong K · 3 kA | |
| Miniature circuit breaker (MCB), Acti9 P25M, 3P, 2.5A, K curve, 3kA (IEC/EN 60947-2) | 3P · 2,5 A · đường cong K · 3 kA | |
| Miniature circuit breaker (MCB), Acti9 P25M, 3P, 4A, K curve, 3kA (IEC/EN 60947-2) | 3P · 4 A · đường cong K · 3 kA | |
| Miniature circuit breaker (MCB), Acti9 P25M, 3P, 6.3A, K curve, 50kA (IEC/EN 60947-2) | 3P · 6,3 A · đường cong K · 50 kA | |
| Miniature circuit breaker (MCB), Acti9 P25M, 3P, 10A, K curve, 3kA (IEC/EN 60947-2) | 3P · 10 A · đường cong K · 3 kA |
Không có mã khớp. Anh/chị thử từ khóa khác hoặc gửi yêu cầu để Phú An Khang tìm mã giúp.
Mô tả sản phẩm
Acti9 P25M là CB bảo vệ động cơ dạng mô-đun thuộc 9 Series của Schneider, lắp trong tủ phân phối cuối ở công trình thương mại và nhà xưởng. Theo Schneider, cả dòng có dải dòng 0,16–25 A; bảng mã gồm 5 mã 3 cực với các mức 1; 2,5; 4; 6,3 và 10 A.
Đặc điểm
- Bảo vệ nhiệt nhạy với mất pha, bảo vệ từ ở 12 In.
- Icu theo IEC/EN 60947-2 ghi riêng từng mã (3 kA hoặc 50 kA); theo Schneider, khối giới hạn dòng tùy chọn nâng khả năng cắt lên 100 kA ở 400/415 V.
- Điện áp làm việc đến 690 V AC; đáp ứng IEC 60947-2, IEC 60947-4-1 và theo Schneider dùng được làm thiết bị cách ly.
- Phụ kiện tùy chọn: tiếp điểm báo trạng thái, báo tác động, cuộn cắt từ xa (shunt trip) và cuộn cắt thấp áp.
Cách chọn mã
Năm mã đều 3 cực, khác nhau ở mức dòng và khả năng cắt. Anh/chị chọn mã có dải chỉnh nhiệt bao trùm dòng định mức trên nhãn động cơ, khả năng cắt không thấp hơn dòng ngắn mạch tại tủ, rồi đối chiếu bảng mã đặt hàng bên dưới.
Lưu ý lắp đặt
P25M cần thợ điện có chuyên môn lắp khi đã ngắt nguồn; nếu dòng ngắn mạch tại tủ vượt khả năng cắt của mã, cần thêm khối giới hạn dòng.
Để nhận báo giá Acti9 P25M, anh/chị gửi mã đặt hàng trong bảng qua trang nhận báo giá. Phú An Khang phân phối dòng này trong nhóm CB động cơ, khởi động từ Schneider, bên cạnh các thiết bị điện Schneider khác; điều kiện bảo hành xem tại chính sách bảo hành.
Câu hỏi thường gặp
Acti9 P25M có nâng được khả năng cắt không?
Có. Theo Schneider, lắp thêm khối giới hạn dòng tùy chọn sẽ nâng khả năng cắt của P25M lên 100 kA ở 400/415 V.
P25M có những phụ kiện tùy chọn nào?
Theo Schneider, có tiếp điểm báo trạng thái và báo tác động, cuộn cắt từ xa (shunt trip) và cuộn cắt thấp áp.
