Cầu dao cách ly Schneider ComPacT NSXm NA
Mã dòngComPacT NSXm NA
Chọn trong 12 mã đặt hàngCầu dao cách ly khung nhỏ ComPacT NSXm NA cho tủ điện và tủ máy, lắp được trên thanh DIN; Ith 50, 100, 160 A, 3 hoặc 4 cực; 12 mã.
- Chính hãng · CO/CQ
- Hóa đơn VAT
- Showroom Schneider: 45 Huỳnh Thúc Kháng
- Số cực
- 3P, 4P
- Dòng định mức
- 50, 100, 160 A
- Điện áp làm việc
- đến 690 V
- Loại sử dụng
- AC-22A, AC-23A
Giá thay đổi theo số lượng và thời điểm. Phòng dự án báo giá sau khi xác nhận mã và khối lượng.
Thông số kỹ thuật
| Mã dòng | ComPacT NSXm NA |
|---|---|
| Thương hiệu | Schneider |
| Số cực | 3P, 4P |
| Dòng định mức | 50, 100, 160 A |
| Điện áp làm việc | đến 690 V |
| Loại sử dụng | AC-22A, AC-23A |
| Kích thước | rộng 81/108 mm, cao 137 mm, sâu 80 mm |
| Đầu nối | EverLink (mã đuôi LS) hoặc cos ép, thanh cái (mã đuôi BS) |
| Số mã trong dòng | 12 mã (xem bảng mã đặt hàng) |
| Bảo hành | Theo chính sách bảo hành của Schneider Electric |
Đối chiếu thông số với catalogue của hãng trước khi đặt hàng.
Mã đặt hàng 12 mã
Tick các mã cần báo giá rồi gửi một lần.
| Mã đặt hàng | Tên mã | Thông số chính |
|---|---|---|
| Switch disconnector, ComPacT NSXm 50NA, 3 poles, thermal current Ith 50A, EverLink lugs | 3P · 50 A | |
| Switch disconnector, ComPacT NSXm 100NA, 3 poles, thermal current Ith 100A, EverLink lugs | 3P · 100 A | |
| Switch disconnector, ComPacT NSXm 160NA, 3 poles, thermal current Ith 160A, EverLink lugs | 3P · 160 A | |
| Switch disconnector, ComPacT NSXm 50NA, 4 poles, thermal current Ith 50A, EverLink lugs | 4P · 50 A | |
| Switch disconnector, ComPacT NSXm 100NA, 4 poles, thermal current Ith 100A, EverLink lugs | 4P · 100 A | |
| Switch disconnector, ComPacT NSXm 160NA, 4 poles, thermal current Ith 160A, EverLink lugs | 4P · 160 A | |
| Switch disconnector, ComPacT NSXm 50NA, 3 poles, thermal current Ith 50A, compression lugs and busbar connectors | 3P · 50 A | |
| Switch disconnector, ComPacT NSXm 50NA, 4 poles, thermal current Ith 50A, compression lugs and busbar connectors | 4P · 50 A | |
| Switch disconnector, ComPacT NSXm 100NA, 3 poles, thermal current Ith 100A, compression lugs and busbar connectors | 3P · 100 A | |
| Switch disconnector, ComPacT NSXm 160NA, 3 poles, thermal current Ith 160A, compression lugs and busbar connectors | 3P · 160 A | |
| Switch disconnector, ComPacT NSXm 100NA, 4 poles, thermal current Ith 100A, compression lugs and busbar connectors | 4P · 100 A | |
| Switch disconnector, ComPacT NSXm 160NA, 4 poles, thermal current Ith 160A, compression lugs and busbar connectors | 4P · 160 A |
Không có mã khớp. Anh/chị thử từ khóa khác hoặc gửi yêu cầu để Phú An Khang tìm mã giúp.
Mô tả sản phẩm

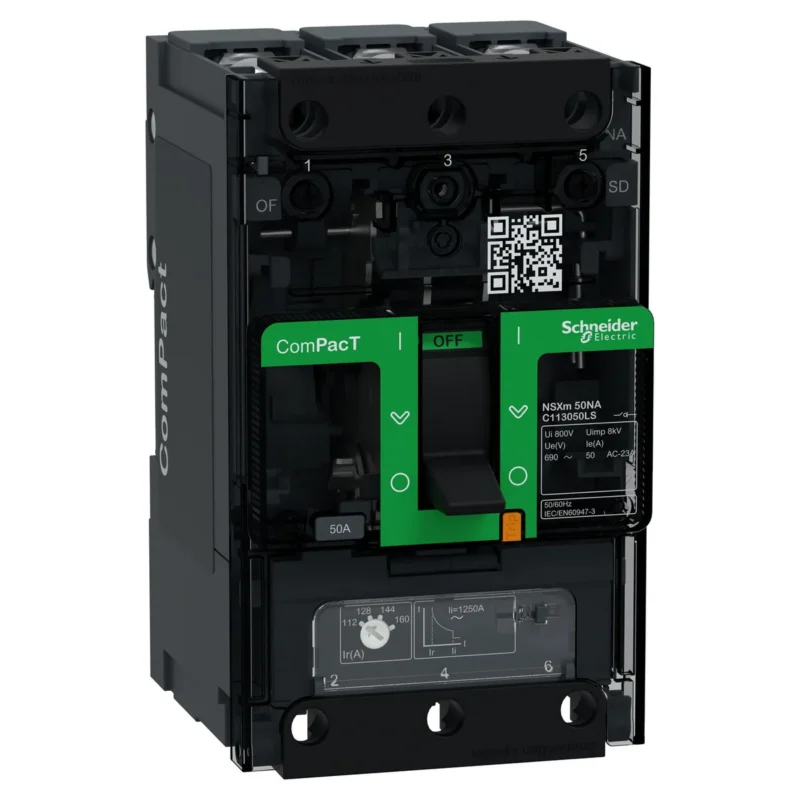

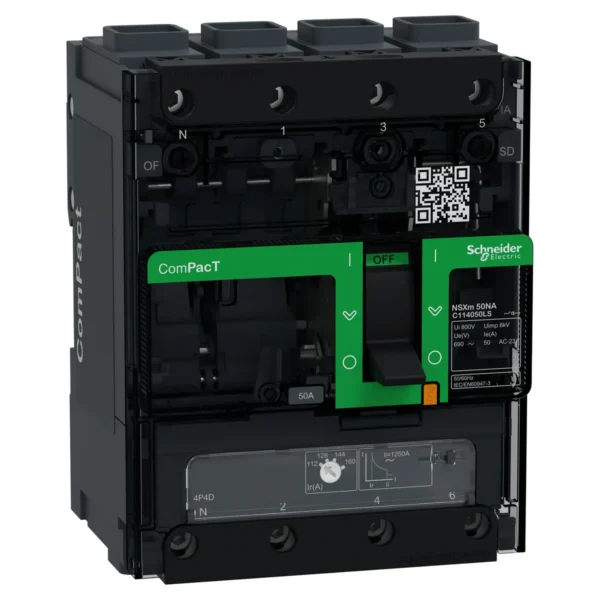

ComPacT NSXm NA là dòng cầu dao cách ly dạng khối khung nhỏ của Schneider, chỉ có một cỡ khung, dùng đóng cắt và cách ly mạch trong tủ điện công nghiệp, tòa nhà, hạ tầng và tủ máy. Các mã có dòng Ith 50, 100 và 160 A, loại 3 hoặc 4 cực, điện áp làm việc đến 690 V.
Đặc điểm
- Kích thước gọn: rộng 81/108 mm, cao 137 mm, sâu 80 mm; lắp thẳng lên thanh DIN nhờ ngàm có sẵn, hoặc bắt lên tấm theo chiều dọc.
- Hai kiểu đầu nối: đầu nối EverLink cho cáp trần, hoặc đầu cos ép kèm đầu nối thanh cái.
- Lắp đặt, kích thước, phụ trợ và đấu nối nguồn giống máy cắt ComPacT NSXm; phụ kiện kiểu lò xo lắp được tại công trình, nhìn thấy qua mặt vỏ bán trong suốt.
- Loại sử dụng AC-22A/AC-23A; lắp được cuộn thấp áp MN để dừng khẩn cấp; mã QR tra thông tin sản phẩm.
Cách chọn mã
Mã khác nhau ở dòng Ith, số cực và kiểu đầu nối: mã đuôi LS dùng đầu EverLink, mã đuôi BS dùng đầu cos ép và đầu nối thanh cái. Mạch dòng lớn hơn có thể xem ComPacT NSX NA. Anh/chị xem bảng mã đặt hàng bên dưới.
Lưu ý lắp đặt
Đây là thiết bị cách ly, không thay aptomat; mạch vẫn cần aptomat phía trước để bảo vệ quá tải, ngắn mạch. Ngắt nguồn trước khi đấu dây và siết đầu nối theo hướng dẫn của Schneider.
Anh/chị gửi mã đặt hàng trong bảng qua trang nhận báo giá, Phú An Khang sẽ báo giá. Xem thêm cầu dao cách ly, bộ chuyển nguồn Schneider, thiết bị điện Schneider và chính sách bảo hành.
Câu hỏi thường gặp
ComPacT NSXm NA lắp trên thanh DIN được không?
Được. Theo Schneider, thiết bị có ngàm thanh DIN tích hợp, không cần thêm bộ phận; cũng có thể bắt lên tấm theo chiều dọc.
Mã đuôi LS và BS khác nhau thế nào?
Mã đuôi LS dùng đầu nối EverLink cho cáp trần, mã đuôi BS dùng đầu cos ép và đầu nối thanh cái. Mỗi kiểu đều có 50, 100, 160 A, 3 hoặc 4 cực.
