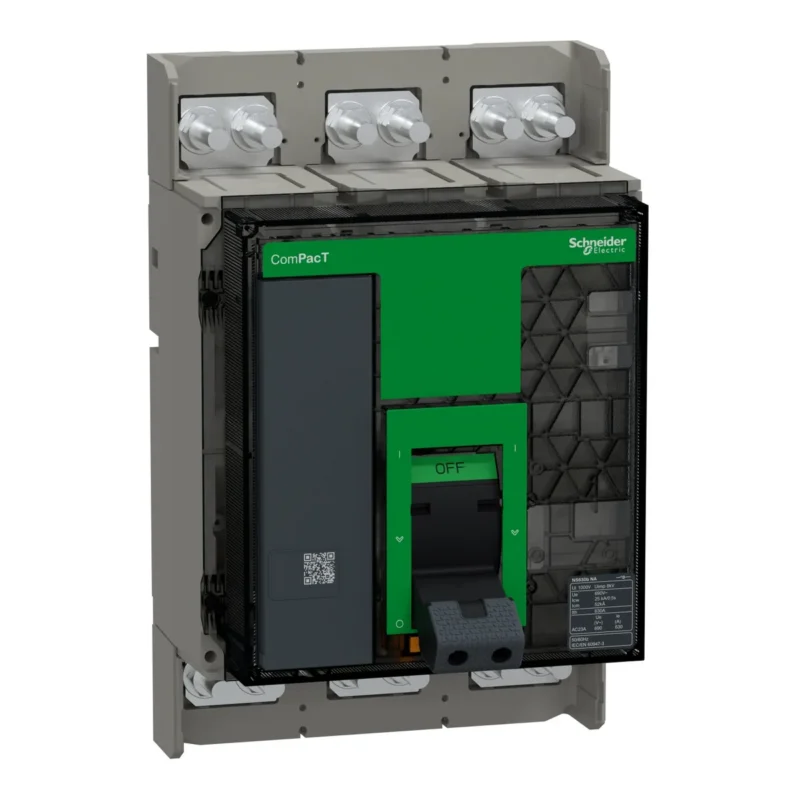

Cầu dao cách ly Schneider ComPacT NS NA
Mã dòngComPacT NS NA
Chọn trong 49 mã đặt hàngCầu dao cách ly dạng khối ComPacT NS NA cho mạch dòng lớn trong tủ điện hạ thế; khung NS630b–NS1600, 630–1.600 A, lắp cố định hoặc kéo ra; 49 mã.
- Chính hãng · CO/CQ
- Hóa đơn VAT
- Showroom Schneider: 45 Huỳnh Thúc Kháng
- Số cực
- 3P, 4P
- Dòng định mức
- 630, 800, 1.000, 1.250, 1.600 A
- Điện áp làm việc tối đa
- 690 V AC
- Kiểu lắp
- cố định (fixed) hoặc kéo ra (withdrawable)
Giá thay đổi theo số lượng và thời điểm. Phòng dự án báo giá sau khi xác nhận mã và khối lượng.
Thông số kỹ thuật
| Mã dòng | ComPacT NS NA |
|---|---|
| Thương hiệu | Schneider |
| Số cực | 3P, 4P |
| Dòng định mức | 630, 800, 1.000, 1.250, 1.600 A |
| Điện áp làm việc tối đa | 690 V AC |
| Kiểu lắp | cố định (fixed) hoặc kéo ra (withdrawable) |
| Loại sử dụng | AC-23A |
| Tiêu chuẩn | IEC 60947-1, IEC 60947-3 |
| Số mã trong dòng | 49 mã (xem bảng mã đặt hàng) |
| Bảo hành | Theo chính sách bảo hành của Schneider Electric |
Đối chiếu thông số với catalogue của hãng trước khi đặt hàng.
Mã đặt hàng 49 mã
Tick các mã cần báo giá rồi gửi một lần.
| Mã đặt hàng | Tên mã | Thông số chính |
|---|---|---|
| Switch disconnector, ComPacT NS630b NA, 3P, fixed, manually operated, 630A | 3P · 630 A | |
| Switch disconnector, ComPacT NS800 NA, 3P, fixed, manually operated, 800A | 3P · 800 A | |
| Switch disconnector, ComPacT NS1000 NA, 3P, fixed, manually operated, 1000A | 3P · 1.000 A | |
| Switch disconnector, ComPacT NS1250 NA, 3P, fixed, manually operated, 1250A | 3P · 1.250 A | |
| Switch disconnector, ComPacT NS1600 NA, 3P, fixed, manually operated, 1600A | 3P · 1.600 A | |
| Switch disconnector, ComPacT NS630b NA, 4P, fixed, manually operated, 630A | 4P · 630 A | |
| Switch disconnector, ComPacT NS800 NA, 4P, fixed, manually operated, 800A | 4P · 800 A | |
| Switch disconnector, ComPacT NS1000 NA, 4P, fixed, manually operated, 1000A | 4P · 1.000 A | |
| Switch disconnector, ComPacT NS1250 NA, 4P, fixed, manually operated, 1250A | 4P · 1.250 A | |
| Switch disconnector, ComPacT NS1600 NA, 4P, fixed, manually operated, 1600A | 4P · 1.600 A | |
| Switch disconnector basic frame, ComPacT NS630b type NA, 3P, fixed, manually operated, 630A | 3P · 630 A | |
| Switch disconnector basic frame, ComPacT NS800 type NA, 3P, fixed, manually operated, 800A | 3P · 800 A | |
| Switch disconnector basic frame, ComPacT NS1000 type NA, 3P, fixed, manually operated, 1000A | 3P · 1.000 A | |
| Switch disconnector basic frame, ComPacT NS1250 type NA, 3P, fixed, manually operated, 1250A | 3P · 1.250 A | |
| Switch disconnector basic frame, ComPacT NS1600 type NA, 3P, fixed, manually operated, 1600A | 3P · 1.600 A | |
| Switch disconnector basic frame, ComPacT NS630b type NA, 4P, fixed, manually operated, 630A | 4P · 630 A | |
| Switch disconnector basic frame, ComPacT NS800 type NA, 4P, fixed, manually operated, 800A | 4P · 800 A | |
| Switch disconnector basic frame, ComPacT NS1000 type NA, 4P, fixed, manually operated, 1000A | 4P · 1.000 A | |
| Switch disconnector basic frame, ComPacT NS1250 type NA, 4P, fixed, manually operated, 1250A | 4P · 1.250 A | |
| Switch disconnector basic frame, ComPacT NS1600 type NA, 4P, fixed, manually operated, 1600A | 4P · 1.600 A | |
| Switch disconnector basic frame, ComPacT NS630b type NA, 3P, withdrawable, manually operated, 630A | 3P · 630 A | |
| Switch disconnector basic frame, ComPacT NS800 type NA, 3P, withdrawable, manually operated, 800A | 3P · 800 A | |
| Switch disconnector basic frame, ComPacT NS1000 type NA, 3P, withdrawable, manually operated, 1000A | 3P · 1.000 A | |
| Switch disconnector basic frame, ComPacT NS1250 type NA, 3P, withdrawable, manually operated, 1250A | 3P · 1.250 A | |
| Switch disconnector basic frame, ComPacT NS1600 type NA, 3P, withdrawable, manually operated, 1600A | 3P · 1.600 A | |
| Switch disconnector basic frame, ComPacT NS630b type NA, 4P, withdrawable, manually operated, 630A | 4P · 630 A | |
| Switch disconnector basic frame, ComPacT NS800 type NA, 4P, withdrawable, manually operated, 800A | 4P · 800 A | |
| Switch disconnector basic frame, ComPacT NS1000 type NA, 4P, withdrawable, manually operated, 1000A | 4P · 1.000 A | |
| Switch disconnector basic frame, ComPacT NS1250 type NA, 4P, withdrawable, manually operated, 1250A | 4P · 1.250 A | |
| Switch disconnector basic frame, ComPacT NS1600 type NA, 4P, withdrawable, manually operated, 1600A | 4P · 1.600 A | |
| Basic switch disconnector, ComPacT NS1000NA, fixed, electrically operated, 1000A, 690VAC 50/60Hz, 3P | 3P · 1.000 A | |
| molded case switch-disconnector Compact NS1000 NA - 1000 A - 4 poles | 4P · 1.000 A | |
| molded case switch-disconnector Compact NS1000 NA - 1000 A - 3 poles | 3P · 1.000 A | |
| molded case switch-disconnector Compact NS1000 NA - 1000 A - 4 poles | 4P · 1.000 A | |
| molded case switch-disconnector Compact NS1250 NA - 1250 A - 3 poles | 3P · 1.250 A | |
| molded case switch-disconnector Compact NS1250 NA - 1250 A - 4 poles | 4P · 1.250 A | |
| molded case switch-disconnector Compact NS1250 NA - 1250 A - 3 poles | 3P · 1.250 A | |
| molded case switch-disconnector Compact NS1250 NA - 1250 A - 4 poles | 4P · 1.250 A | |
| molded case switch-disconnector Compact NS1600 NA - 1600 A - 3 poles | 3P · 1.600 A | |
| molded case switch-disconnector Compact NS1600 NA - 1600 A - 4 poles | 4P · 1.600 A | |
| molded case switch-disconnector Compact NS1600 NA - 1600 A - 4 poles | 4P · 1.600 A | |
| molded case switch-disconnector Compact NS1600 NA - 1600 A - 3 poles | 3P · 1.600 A | |
| molded case switch-disconnector Compact NS630b NA - 630 A - 3 poles | 3P · 630 A | |
| molded case switch-disconnector Compact NS630b NA - 630 A - 4 poles | 4P · 630 A | |
| Basic switch disconnector, ComPacT NS630bNA, withdrawable, electrically operated, 630A, 690VAC 50/60Hz, 4P | 4P · 630 A | |
| molded case switch-disconnector Compact NS800 NA - 800 A - 3 poles | 3P · 800 A | |
| molded case switch-disconnector Compact NS800 NA - 800 A - 4 poles | 4P · 800 A | |
| molded case switch-disconnector Compact NS800 NA - 800 A - 3 poles | 3P · 800 A | |
| molded case switch-disconnector Compact NS800 NA - 800 A - 4 poles | 4P · 800 A |
Không có mã khớp. Anh/chị thử từ khóa khác hoặc gửi yêu cầu để Phú An Khang tìm mã giúp.
Mô tả sản phẩm
ComPacT NS NA là dòng cầu dao cách ly dạng khối dòng lớn của Schneider, dùng đóng cắt có tải và cách ly mạch trước khi bảo trì trong tủ điện hạ thế của nhà máy, tòa nhà, hạ tầng. Bảng mã gồm các khung NS630b, NS800, NS1000, NS1250, NS1600, dòng định mức 630–1.600 A, 3 hoặc 4 cực, đến 690 V AC.
Đặc điểm
- Lắp cố định (fixed) hoặc kéo ra (withdrawable); đa số mã thao tác bằng tay, có mã điều khiển bằng điện.
- Loại sử dụng AC-23A; tuân thủ IEC 60947-1, IEC 60947-3 và IEC 60068-2-30 (nhiệt đới hóa).
- Dùng chung phụ kiện với máy cắt ComPacT NS; lắp được cuộn thấp áp MN để dừng khẩn cấp.
- Theo Schneider, ghép được thành bộ chuyển nguồn TransferPacT với khóa liên động bằng tay hoặc tự động, tích hợp được EcoStruxure Power, có chứng nhận CCC, EAC và đăng kiểm hàng hải.
Cách chọn mã
Chọn theo khung và dòng định mức, số cực, kiểu lắp, thao tác bằng tay hay bằng điện. Với mã ghi “basic frame” (khung cơ bản), anh/chị cho Phú An Khang biết cấu hình cần dùng. Mạch dưới 630 A xem ComPacT NSX NA. Chi tiết trong bảng mã đặt hàng bên dưới.
Lưu ý lắp đặt
Cầu dao cách ly không thay được aptomat: bảo vệ quá tải, ngắn mạch do máy cắt phía trước đảm nhận, chọn theo dòng ngắn mạch tại tủ. Việc lắp đặt, đấu nối cần thợ điện có chuyên môn và phải cắt nguồn trước.
Anh/chị chọn mã trong bảng và gửi mã đặt hàng qua trang nhận báo giá để nhận báo giá. Tham khảo thêm cầu dao cách ly, bộ chuyển nguồn Schneider, thiết bị điện Schneider, chính sách bảo hành.
Câu hỏi thường gặp
ComPacT NS NA có thay được aptomat không?
Không. Đây là cầu dao cách ly, dùng đóng cắt và cách ly mạch; bảo vệ quá tải, ngắn mạch phải do máy cắt hoặc aptomat phía trước đảm nhận.
ComPacT NS NA có những kiểu lắp nào?
Có kiểu cố định (fixed) và kéo ra (withdrawable), 3 hoặc 4 cực, dòng 630–1.600 A. Đa số mã thao tác bằng tay, có mã điều khiển bằng điện.
