Cầu dao cách ly Schneider ComPacT INS/INV
Mã dòngComPacT INS/INV
Chọn trong 25 mã đặt hàngCầu dao cách ly tay xoay ComPacT INS/INV (tên cũ Interpact) cho tủ điện hạ thế; 40–160 A, 3 hoặc 4 cực, tay xoay đen hoặc đỏ trên nền vàng để cắt khẩn cấp; 25 mã.
- Chính hãng · CO/CQ
- Hóa đơn VAT
- Showroom Schneider: 45 Huỳnh Thúc Kháng
- Số cực
- 3P, 4P
- Dòng định mức
- 40, 63, 80, 100, 125, 160 A
- Màu
- đen, đỏ
- Số mã trong dòng
- 25 mã (xem bảng mã đặt hàng)
Giá thay đổi theo số lượng và thời điểm. Phòng dự án báo giá sau khi xác nhận mã và khối lượng.
Thông số kỹ thuật
| Mã dòng | ComPacT INS/INV |
|---|---|
| Thương hiệu | Schneider |
| Số cực | 3P, 4P |
| Dòng định mức | 40, 63, 80, 100, 125, 160 A |
| Màu | đen, đỏ |
| Số mã trong dòng | 25 mã (xem bảng mã đặt hàng) |
| Bảo hành | Theo chính sách bảo hành của Schneider Electric |
Đối chiếu thông số với catalogue của hãng trước khi đặt hàng.
Mã đặt hàng 25 mã
Tick các mã cần báo giá rồi gửi một lần.
| Mã đặt hàng | Tên mã | Thông số chính |
|---|---|---|
| switch disconnector, Compact INS40, 40A, standard version with black rotary handle, 3 poles | 3P · 40 A · đen | |
| switch disconnector, Compact INS40, 40A, standard version with black rotary handle, 4 poles | 4P · 40 A · đen | |
| switch disconnector, Compact INS63, 63A, standard version with black rotary handle, 3 poles | 3P · 63 A · đen | |
| switch disconnector, Compact INS63, 63A, standard version with black rotary handle, 4 poles | 4P · 63 A · đen | |
| switch disconnector, Compact INS80, 80A, standard version with black rotary handle, 3 poles | 3P · 80 A · đen | |
| switch disconnector, Compact INS80, 80A, standard version with black rotary handle, 4 poles | 4P · 80 A · đen | |
| switch disconnector, Compact INS100, 100A, standard version with black rotary handle, 3 poles | 3P · 100 A · đen | |
| switch disconnector, Compact INS100, 100A, standard version with black rotary handle, 4 poles | 4P · 100 A · đen | |
| switch disconnector, Compact INS125, 125A, standard version with black rotary handle, 3 poles | 3P · 125 A · đen | |
| switch disconnector, Compact INS125, 125A, standard version with black rotary handle, 4 poles | 4P · 125 A · đen | |
| switch disconnector, Compact INS160, 160A, standard version with black rotary handle, 3 poles | 3P · 160 A · đen | |
| switch disconnector, Compact INS160, 160A, standard version with black rotary handle, 4 poles | 4P · 160 A · đen | |
| switch disconnector, Compact INS40, 40A, with red rotary handle and yellow front, 3 poles | 3P · 40 A · đỏ | |
| switch disconnector, Compact INS40, 40A, with red rotary handle and yellow front, 4 poles | 4P · 40 A · đỏ | |
| switch disconnector, Compact INS63, 63A, with red rotary handle and yellow front, 3 poles | 3P · 63 A · đỏ | |
| switch disconnector, Compact INS63, 63A, with red rotary handle and yellow front, 4 poles | 4P · 63 A · đỏ | |
| switch disconnector, Compact INS80, 80A, with red rotary handle and yellow front, 3 poles | 3P · 80 A · đỏ | |
| switch disconnector, Compact INS100, 100A, with red rotary handle and yellow front, 4 poles | 4P · 100 A · đỏ | |
| switch disconnector, Compact INS125, 125A, with red rotary handle and yellow front, 3 poles | 3P · 125 A · đỏ | |
| switch disconnector, Compact INS125, 125A, with red rotary handle and yellow front, 4 poles | 4P · 125 A · đỏ | |
| switch disconnector, Compact INS160, 160A, with red rotary handle and yellow front, 4 poles | 4P · 160 A · đỏ | |
| switch disconnector, Interpact INS80PV, 40A, 4 poles | 4P · 40 A | |
| switch disconnector, Interpact INSE80, 40A, 4 poles | 4P · 40 A | |
| switch disconnector, Interpact INSE80, 80A, 3 poles | 3P · 80 A | |
| switch disconnector, Interpact INSE80, 80A, 4 poles | 4P · 80 A |
Không có mã khớp. Anh/chị thử từ khóa khác hoặc gửi yêu cầu để Phú An Khang tìm mã giúp.
Mô tả sản phẩm

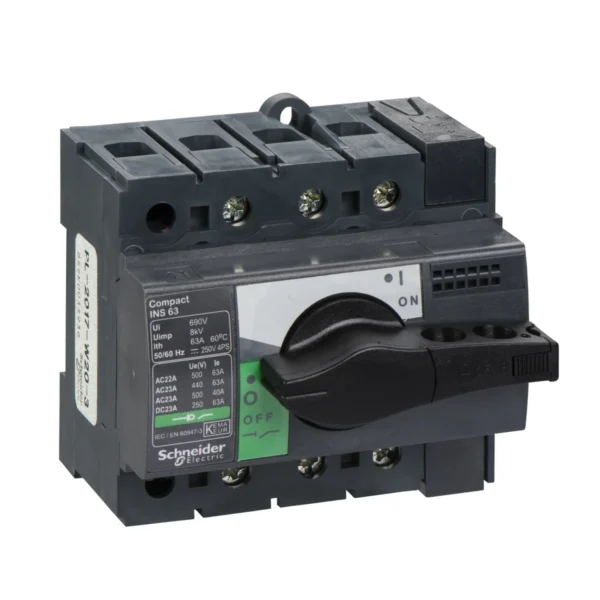

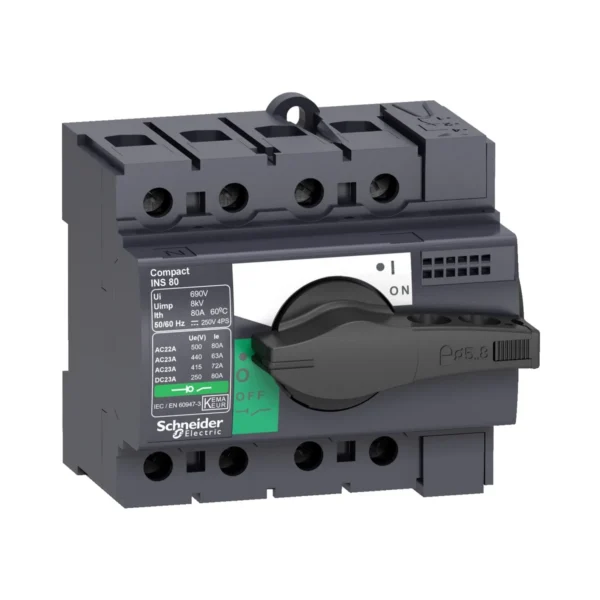

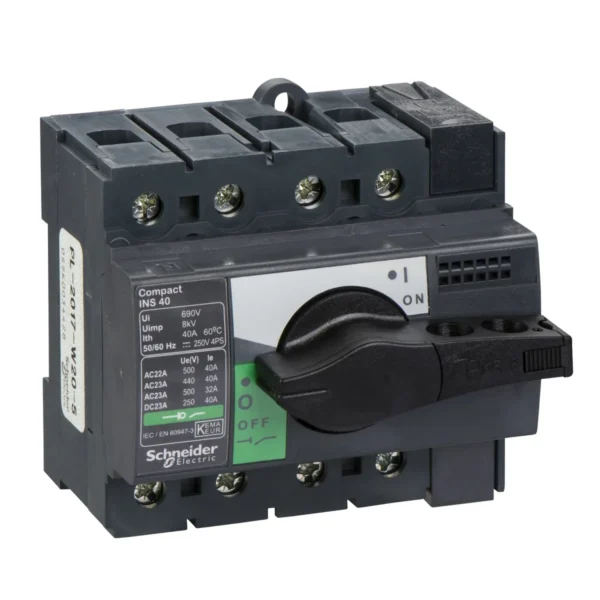

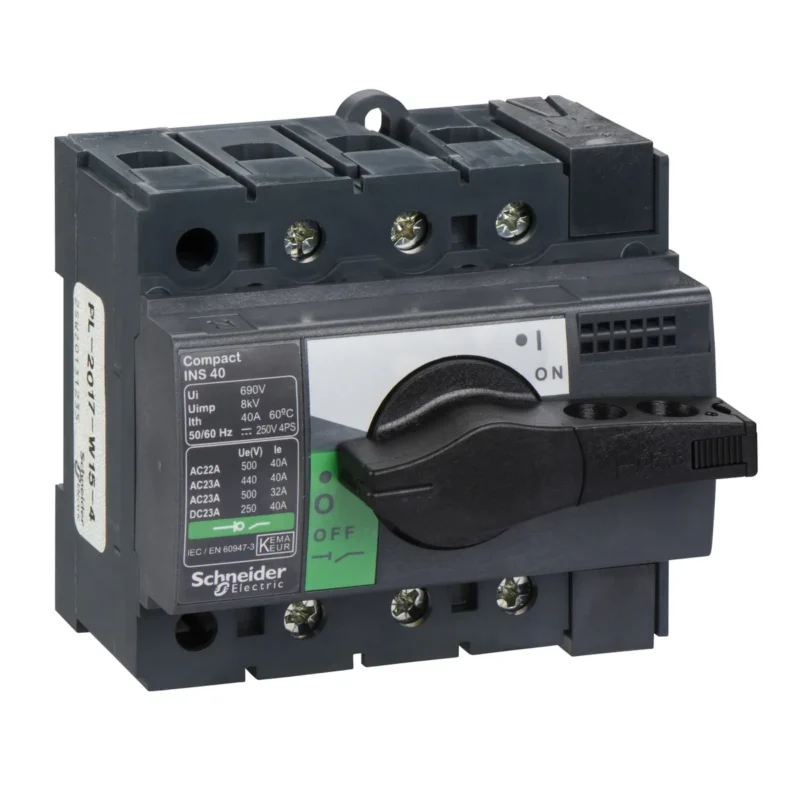

ComPacT INS/INV, tên cũ là Interpact, là dòng cầu dao cách ly tay xoay của Schneider, dùng đóng cắt và cách ly an toàn trong tủ phân phối và các ứng dụng hạ thế khác. Trang gộp các mã Compact INS40–INS160 và Interpact INSE80, INS80PV, dòng định mức 40–160 A, 3 hoặc 4 cực.
Đặc điểm
- Theo Schneider, INS có chỉ thị vị trí tiếp điểm tin cậy, còn INV cho thấy điểm ngắt bằng mắt; mã trong bảng hiện là loại INS.
- Tay xoay đen để đóng cắt, cách ly; tay xoay đỏ trên mặt vàng để cắt khẩn cấp. Khóa được ở OFF bằng tối đa ba khóa móc hoặc kẹp chì.
- Theo Schneider, định mức theo IEC 60947-3 giữ nguyên tới 60 °C mà không phải giảm tải; dòng được Dekra chứng nhận theo IEC/EN 60947-1 và 60947-3.
- Phụ kiện gồm tiếp điểm báo trạng thái, đồng hồ ampe, đèn báo có điện, cảm biến PowerTag, bộ liên động chuyển nguồn bằng tay, vỏ IP55/IK08 hoặc IP66/IK10.
Cách chọn mã
Chọn theo dòng định mức 40–160 A, số cực và màu tay xoay: đen là bản tiêu chuẩn, đỏ – vàng để cắt khẩn cấp. Bản đỏ – vàng không đủ mọi tổ hợp, anh/chị xem bảng mã đặt hàng bên dưới.
Lưu ý lắp đặt
Cầu dao cách ly không có bảo vệ quá tải, ngắn mạch; theo Schneider, mạch cần máy cắt Compact hoặc MasterPact phía trước theo bảng phối hợp. Ngắt nguồn, khóa ở OFF trước khi đấu nối hoặc bảo trì.
Để nhận báo giá, anh/chị gửi mã đặt hàng trong bảng qua trang nhận báo giá. Xem thêm cầu dao cách ly, bộ chuyển nguồn Schneider, thiết bị điện Schneider và chính sách bảo hành.
Câu hỏi thường gặp
INS và INV khác nhau thế nào?
Theo Schneider, Compact INS có chỉ thị vị trí tiếp điểm tin cậy, còn Compact INV cho thấy điểm ngắt bằng mắt. Các mã trong bảng hiện là INS và Interpact INSE80, INS80PV.
Khi nào dùng bản tay xoay đỏ trên nền vàng?
Bản tay xoay đỏ, mặt vàng dùng cho chức năng cắt khẩn cấp; bản tay xoay đen dùng đóng cắt, cách ly thông thường. Cả hai có loại 40–160 A, 3 hoặc 4 cực tùy mã.
