Aptomat MCB và khối Vigi Schneider Acti9 NG125
Mã dòngActi9 NG125
Chọn trong 12 mã đặt hàngAptomat MCB Schneider Acti9 NG125a 4P 100 A và 125 A, Icu 16 kA, cùng khối chống dòng rò Vigi NG125 để ghép kèm, độ nhạy 30–3.000 mA, gồm 12 mã.
- Chính hãng · CO/CQ
- Hóa đơn VAT
- Showroom Schneider: 45 Huỳnh Thúc Kháng
- Số cực
- 2P, 3P, 4P
- Dòng định mức
- 63, 100, 125 A
- Độ nhạy dòng rò
- 30, 300, 3.000 mA
- Loại chống dòng rò
- A, A-SI, AC
Giá thay đổi theo số lượng và thời điểm. Phòng dự án báo giá sau khi xác nhận mã và khối lượng.
Thông số kỹ thuật
| Mã dòng | Acti9 NG125 |
|---|---|
| Thương hiệu | Schneider |
| Số cực | 2P, 3P, 4P |
| Dòng định mức | 63, 100, 125 A |
| Độ nhạy dòng rò | 30, 300, 3.000 mA |
| Loại chống dòng rò | A, A-SI, AC |
| Điện áp | 110–220 V AC, 230–415 V AC |
| Số mã trong dòng | 12 mã (xem bảng mã đặt hàng) |
| Bảo hành | Theo chính sách bảo hành của Schneider Electric |
Đối chiếu thông số với catalogue của hãng trước khi đặt hàng.
Mã đặt hàng 12 mã
Tick các mã cần báo giá rồi gửi một lần.
| Mã đặt hàng | Tên mã | Thông số chính |
|---|---|---|
| Miniature circuit breaker (MCB), Acti9 NG125a, 4P, 100A, C curve, 16kA (IEC/EN 60947-2) | 4P · 100 A · đường cong C · 16 kA | |
| Miniature circuit breaker (MCB), Acti9 NG125a, 4P, 125A, C curve, 16kA (IEC/EN 60947-2) | 4P · 125 A · đường cong C · 16 kA | |
| Add-on residual current device, Acti9 Vigi NG125, 4P, 63A, A type, instantaneous, 30mA, 230...415VAC | 4P · 63 A · 30 mA · loại A | |
| Add-on residual current device, Acti9 Vigi NG125, 2P, 63A, AC type, instantaneous, 300mA, 230...415VAC | 2P · 63 A · 300 mA · loại AC | |
| Add-on residual current device, Acti9 Vigi NG125, 3P, 63A, A type, selective, 300mA, 230...415VAC | 3P · 63 A · 300 mA · loại A | |
| Add-on residual current device, Acti9 Vigi NG125, 4P, 63A, A type, selective, 300mA, 230...415VAC | 4P · 63 A · 300 mA · loại A | |
| Add-on residual current device, Acti9 Vigi NG125, 3P, 63A, A type, instant./select./delay., 300...3000mA, 230...415VAC | 3P · 63 A · 3.000 mA · loại A | |
| Add-on residual current device, Acti9 Vigi NG125, 4P, 63A, A type, instant./select./delay., 300...3000mA, 230...415VAC | 4P · 63 A · 3.000 mA · loại A | |
| Add-on residual current device, Acti9 Vigi NG125, 4P, 125A, A type, instantaneous, 30mA, 230...415VAC | 4P · 125 A · 30 mA · loại A | |
| Add-on residual current device, Acti9 Vigi NG125, 3P, 63A, AC type, instantaneous, 300mA, 230...415VAC | 3P · 63 A · 300 mA · loại AC | |
| Add-on residual current device, Acti9 Vigi NG125, 3P, 125A, A-SI type, instant./select./delay., 300...3000mA, 230...415VAC | 3P · 125 A · 3.000 mA · loại A-SI | |
| Add-on residual current device, Acti9 Vigi NG125, 2P, 63A, A type, instantaneous, 30mA, 110...220VAC | 2P · 63 A · 30 mA · loại A |
Không có mã khớp. Anh/chị thử từ khóa khác hoặc gửi yêu cầu để Phú An Khang tìm mã giúp.
Mô tả sản phẩm

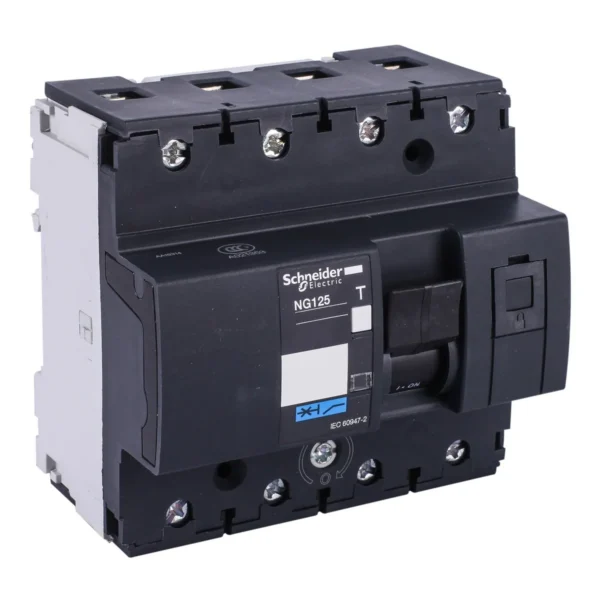

Trang Acti9 NG125 gộp aptomat MCB NG125a và khối chống dòng rò Vigi NG125 lắp ghép thêm vào aptomat NG125. Theo Schneider, NG125 là dòng MCB hiệu năng cao, đạt IEC 60947-2, điện áp làm việc đến 500 V AC, điện áp cách điện 690 V, phù hợp chức năng cách ly theo IEC 60947.
Đặc điểm

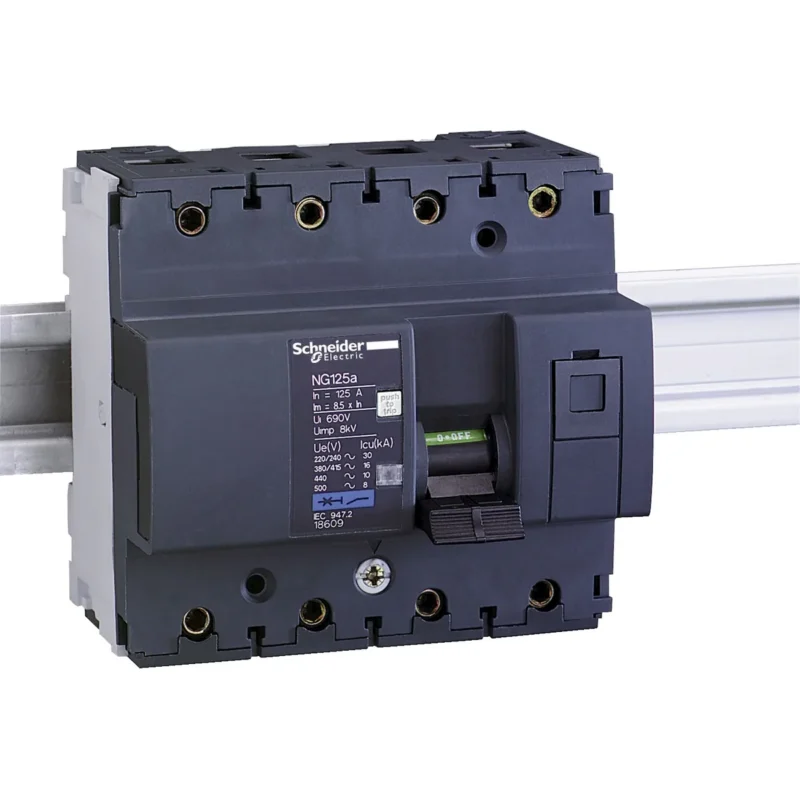

- Aptomat NG125a trong bảng có bản 4P, 100 A và 125 A, đường cong C, khả năng cắt Icu 16 kA theo IEC/EN 60947-2.

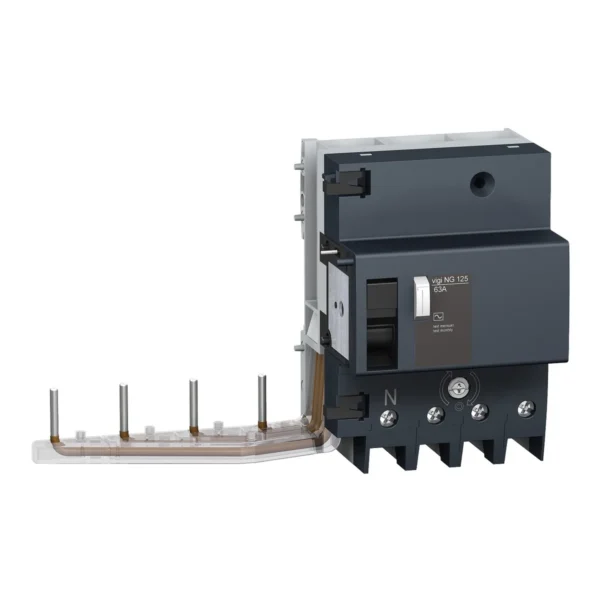

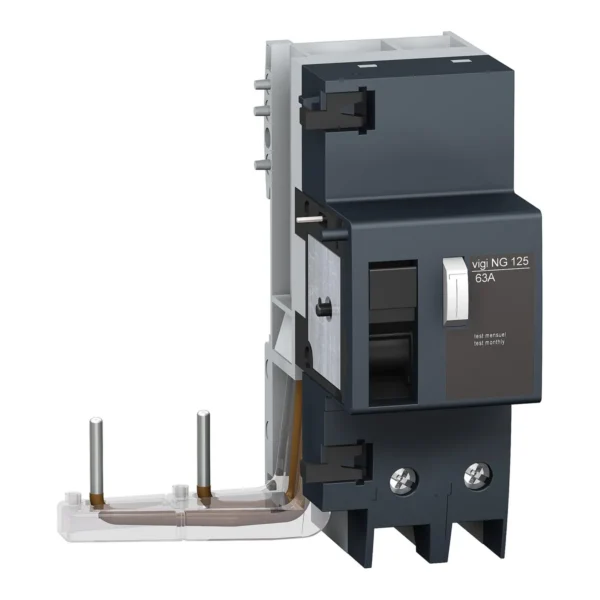

- Khối Vigi NG125 có bản 2P, 3P, 4P, định mức 63 A hoặc 125 A, loại AC, A hoặc A-SI.
- Độ nhạy: 30 mA tác động tức thời; 300 mA tức thời hoặc chọn lọc; một số mã có dải 300–3.000 mA, chế độ tức thời, chọn lọc hoặc trễ.
- Điện áp làm việc của khối Vigi là 230–415 V AC, riêng mã 19008 dùng 110–220 V AC.
- Theo Schneider, có phụ kiện báo trạng thái, báo cắt, cuộn cắt (shunt trip), bộ cắt thấp áp và quá áp.
Cách chọn mã
Khối Vigi NG125 phải ghép với aptomat NG125, không dùng riêng. Anh/chị chọn Vigi có số cực và định mức phù hợp aptomat, rồi chọn độ nhạy, loại dòng rò, chế độ tác động trong bảng mã đặt hàng bên dưới.
Lưu ý lắp đặt
Ghép khối Vigi và đấu nối khi đã cắt nguồn, do thợ điện có chuyên môn thực hiện; mã chọn lọc hoặc có trễ cần phối hợp với thiết bị chống dòng rò phía sau.
Anh/chị gửi mã đặt hàng của aptomat và khối Vigi trong bảng qua trang nhận báo giá để nhận báo giá cả bộ. Xem thêm aptomat MCB, RCCB, RCBO Schneider, thiết bị điện Schneider và chính sách bảo hành.
Câu hỏi thường gặp
Trang Acti9 NG125 gồm những sản phẩm nào?
Gồm 2 mã aptomat NG125a 4P (100 A và 125 A, đường cong C, Icu 16 kA) và 10 mã khối chống dòng rò Vigi NG125 để ghép thêm vào aptomat NG125.
Vigi NG125 có những mức độ nhạy nào?
Có mã 30 mA, mã 300 mA và mã có dải 300–3.000 mA với chế độ tác động tức thời, chọn lọc hoặc trễ; loại AC, A hoặc A-SI.
