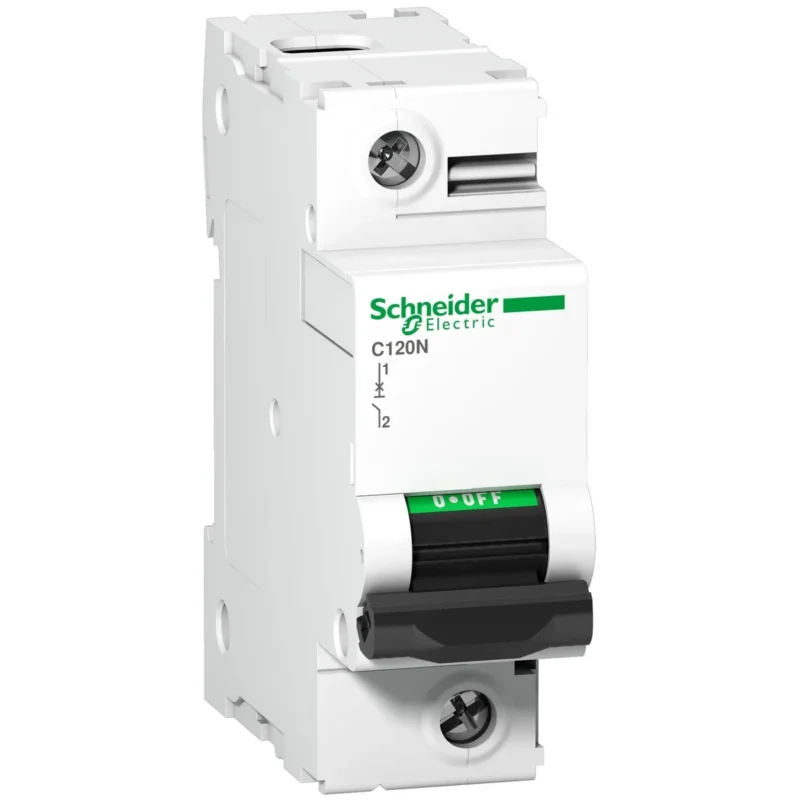

Aptomat MCB Schneider Acti9 C120
Mã dòngActi9 C120
Chọn trong 114 mã đặt hàngAptomat MCB Acti9 C120 của Schneider cho mạch có dòng tải lớn, dòng định mức 63–125 A, Icu 5–15 kA theo IEC/EN 60947-2, gồm 114 mã.
- Chính hãng · CO/CQ
- Hóa đơn VAT
- Showroom Schneider: 45 Huỳnh Thúc Kháng
- Số cực
- 1P, 2P, 3P, 4P
- Dòng định mức
- 63, 80, 100, 125 A
- Đường cong cắt
- B, C, D
- Khả năng cắt Icn (IEC/EN 60898-1)
- 10, 15 kA
Giá thay đổi theo số lượng và thời điểm. Phòng dự án báo giá sau khi xác nhận mã và khối lượng.
Thông số kỹ thuật
| Mã dòng | Acti9 C120 |
|---|---|
| Thương hiệu | Schneider |
| Số cực | 1P, 2P, 3P, 4P |
| Dòng định mức | 63, 80, 100, 125 A |
| Đường cong cắt | B, C, D |
| Khả năng cắt Icn (IEC/EN 60898-1) | 10, 15 kA |
| Khả năng cắt Icu (IEC/EN 60947-2) | 5, 10, 15 kA |
| Số mã trong dòng | 114 mã (xem bảng mã đặt hàng) |
| Bảo hành | Theo chính sách bảo hành của Schneider Electric |
Đối chiếu thông số với catalogue của hãng trước khi đặt hàng.
Mã đặt hàng 114 mã
Tick các mã cần báo giá rồi gửi một lần.
| Mã đặt hàng | Tên mã | Thông số chính |
|---|---|---|
| Miniature circuit breaker (MCB), Acti9 C120N, 1P, 63A, B curve, 10000A (IEC/EN 60898-1), 10kA (IEC/EN 60947-2) | 1P · 63 A · đường cong B · 10 kA | |
| Miniature circuit breaker (MCB), Acti9 C120N, 1P, 80A, B curve, 10000A (IEC/EN 60898-1), 10kA (IEC/EN 60947-2) | 1P · 80 A · đường cong B · 10 kA | |
| Miniature circuit breaker (MCB), Acti9 C120N, 1P, 100A, B curve, 10000A (IEC/EN 60898-1), 10kA (IEC/EN 60947-2) | 1P · 100 A · đường cong B · 10 kA | |
| Miniature circuit breaker (MCB), Acti9 C120N, 1P, 125A, B curve, 10000A (IEC/EN 60898-1), 10kA (IEC/EN 60947-2) | 1P · 125 A · đường cong B · 10 kA | |
| Miniature circuit breaker (MCB), Acti9 C120N, 2P, 63A, B curve, 10000A (IEC/EN 60898-1), 10kA (IEC/EN 60947-2) | 2P · 63 A · đường cong B · 10 kA | |
| C120N - circuit breaker - 2P - 80A - B curve | 2P · 80 A · đường cong B | |
| Miniature circuit breaker (MCB), Acti9 C120N, 2P, 100A, B curve, 10000A (IEC/EN 60898-1), 10kA (IEC/EN 60947-2) | 2P · 100 A · đường cong B · 10 kA | |
| Miniature circuit breaker (MCB), Acti9 C120N, 2P, 125A, B curve, 10000A (IEC/EN 60898-1), 10kA (IEC/EN 60947-2) | 2P · 125 A · đường cong B · 10 kA | |
| C120N - circuit breaker - 3P - 63A - B curve | 3P · 63 A · đường cong B | |
| C120N - circuit breaker - 3P - 80A - B curve | 3P · 80 A · đường cong B | |
| Miniature circuit breaker (MCB), Acti9 C120N, 3P, 100A, B curve, 10000A (IEC/EN 60898-1), 10kA (IEC/EN 60947-2) | 3P · 100 A · đường cong B · 10 kA | |
| Miniature circuit breaker (MCB), Acti9 C120N, 3P, 125A, B curve, 10000A (IEC/EN 60898-1), 10kA (IEC/EN 60947-2) | 3P · 125 A · đường cong B · 10 kA | |
| Miniature circuit breaker (MCB), Acti9 C120N, 4P, 63A, B curve, 10000A (IEC/EN 60898-1), 10kA (IEC/EN 60947-2) | 4P · 63 A · đường cong B · 10 kA | |
| C120N - circuit breaker - 4P - 80A - B curve | 4P · 80 A · đường cong B | |
| C120N - circuit breaker - 4P - 100A - B curve | 4P · 100 A · đường cong B | |
| Miniature circuit breaker (MCB), Acti9 C120N, 4P, 125A, B curve, 10000A (IEC/EN 60898-1), 10kA (IEC/EN 60947-2) | 4P · 125 A · đường cong B · 10 kA | |
| C120N - circuit breaker - 1P - 63A - C curve | 1P · 63 A · đường cong C | |
| Miniature circuit breaker (MCB), Acti9 C120N, 1P, 80A, C curve, 10000A (IEC/EN 60898-1), 10kA (IEC/EN 60947-2) | 1P · 80 A · đường cong C · 10 kA | |
| Miniature circuit breaker (MCB), Acti9 C120N, 1P, 100A, C curve, 10000A (IEC/EN 60898-1), 10kA (IEC/EN 60947-2) | 1P · 100 A · đường cong C · 10 kA | |
| Miniature circuit breaker (MCB), Acti9 C120N, 1P, 125A, C curve, 10000A (IEC/EN 60898-1), 10kA (IEC/EN 60947-2) | 1P · 125 A · đường cong C · 10 kA | |
| Miniature circuit breaker (MCB), Acti9 C120N, 2P, 63A, C curve, 10000A (IEC/EN 60898-1), 10kA (IEC/EN 60947-2) | 2P · 63 A · đường cong C · 10 kA | |
| Miniature circuit breaker (MCB), Acti9 C120N, 2P, 80A, C curve, 10000A (IEC/EN 60898-1), 10kA (IEC/EN 60947-2) | 2P · 80 A · đường cong C · 10 kA | |
| Miniature circuit breaker (MCB), Acti9 C120N, 2P, 100A, C curve, 10000A (IEC/EN 60898-1), 10kA (IEC/EN 60947-2) | 2P · 100 A · đường cong C · 10 kA | |
| Miniature circuit breaker (MCB), Acti9 C120N, 2P, 125A, C curve, 10000A (IEC/EN 60898-1), 10kA (IEC/EN 60947-2) | 2P · 125 A · đường cong C · 10 kA | |
| Miniature circuit breaker (MCB), Acti9 C120N, 3P, 63A, C curve, 10000A (IEC/EN 60898-1), 10kA (IEC/EN 60947-2) | 3P · 63 A · đường cong C · 10 kA | |
| Miniature circuit breaker (MCB), Acti9 C120N, 3P, 80A, C curve, 10000A (IEC/EN 60898-1), 10kA (IEC/EN 60947-2) | 3P · 80 A · đường cong C · 10 kA | |
| Miniature circuit breaker (MCB), Acti9 C120N, 3P, 100A, C curve, 10000A (IEC/EN 60898-1), 10kA (IEC/EN 60947-2) | 3P · 100 A · đường cong C · 10 kA | |
| Miniature circuit breaker (MCB), Acti9 C120N, 3P, 125A, C curve, 10000A (IEC/EN 60898-1), 10kA (IEC/EN 60947-2) | 3P · 125 A · đường cong C · 10 kA | |
| Miniature circuit breaker (MCB), Acti9 C120N, 4P, 63A, C curve, 10000A (IEC/EN 60898-1), 10kA (IEC/EN 60947-2) | 4P · 63 A · đường cong C · 10 kA | |
| Miniature circuit breaker (MCB), Acti9 C120N, 4P, 80A, C curve, 10000A (IEC/EN 60898-1), 10kA (IEC/EN 60947-2) | 4P · 80 A · đường cong C · 10 kA | |
| Miniature circuit breaker (MCB), Acti9 C120N, 4P, 100A, C curve, 10000A (IEC/EN 60898-1), 10kA (IEC/EN 60947-2) | 4P · 100 A · đường cong C · 10 kA | |
| Miniature circuit breaker (MCB), Acti9 C120N, 4P, 125A, C curve, 10000A (IEC/EN 60898-1), 10kA (IEC/EN 60947-2) | 4P · 125 A · đường cong C · 10 kA | |
| Miniature circuit breaker (MCB), Acti9 C120N, 1P, 80A, D curve, 10000A (IEC/EN 60898-1), 10kA (IEC/EN 60947-2) | 1P · 80 A · đường cong D · 10 kA | |
| Miniature circuit breaker (MCB), Acti9 C120N, 1P, 125A, D curve, 10000A (IEC/EN 60898-1), 10kA (IEC/EN 60947-2) | 1P · 125 A · đường cong D · 10 kA | |
| Miniature circuit breaker (MCB), Acti9 C120N, 2P, 63A, D curve, 10000A (IEC/EN 60898-1), 10kA (IEC/EN 60947-2) | 2P · 63 A · đường cong D · 10 kA | |
| C120N - circuit breaker - 2P - 80A - D curve | 2P · 80 A · đường cong D | |
| Miniature circuit breaker (MCB), Acti9 C120N, 2P, 100A, D curve, 10000A (IEC/EN 60898-1), 10kA (IEC/EN 60947-2) | 2P · 100 A · đường cong D · 10 kA | |
| C120N - circuit breaker - 2P - 125A - D curve | 2P · 125 A · đường cong D | |
| Miniature circuit breaker (MCB), Acti9 C120N, 3P, 63A, D curve, 10000A (IEC/EN 60898-1), 10kA (IEC/EN 60947-2) | 3P · 63 A · đường cong D · 10 kA | |
| Miniature circuit breaker (MCB), Acti9 C120N, 3P, 80A, D curve, 10000A (IEC/EN 60898-1), 10kA (IEC/EN 60947-2) | 3P · 80 A · đường cong D · 10 kA | |
| Miniature circuit breaker (MCB), Acti9 C120N, 3P, 100A, D curve, 10000A (IEC/EN 60898-1), 10kA (IEC/EN 60947-2) | 3P · 100 A · đường cong D · 10 kA | |
| C120N - circuit breaker - 3P - 125A - D curve | 3P · 125 A · đường cong D | |
| Miniature circuit breaker (MCB), Acti9 C120N, 4P, 63A, D curve, 10000A (IEC/EN 60898-1), 10kA (IEC/EN 60947-2) | 4P · 63 A · đường cong D · 10 kA | |
| Miniature circuit breaker (MCB), Acti9 C120N, 4P, 80A, D curve, 10000A (IEC/EN 60898-1), 10kA (IEC/EN 60947-2) | 4P · 80 A · đường cong D · 10 kA | |
| Miniature circuit breaker (MCB), Acti9 C120N, 4P, 100A, D curve, 10000A (IEC/EN 60898-1), 10kA (IEC/EN 60947-2) | 4P · 100 A · đường cong D · 10 kA | |
| Miniature circuit breaker (MCB), Acti9 C120N, 4P, 125A, D curve, 10000A (IEC/EN 60898-1), 10kA (IEC/EN 60947-2) | 4P · 125 A · đường cong D · 10 kA | |
| Miniature circuit breaker (MCB), Acti9 C120H, 1P, 63A, B curve, 15000A (IEC/EN 60898-1), 15kA (IEC/EN 60947-2) | 1P · 63 A · đường cong B · 15 kA | |
| Miniature circuit breaker (MCB), Acti9 C120H, 1P, 80A, B curve, 15000A (IEC/EN 60898-1), 15kA (IEC/EN 60947-2) | 1P · 80 A · đường cong B · 15 kA | |
| Miniature circuit breaker (MCB), Acti9 C120H, 1P, 100A, B curve, 15000A (IEC/EN 60898-1), 15kA (IEC/EN 60947-2) | 1P · 100 A · đường cong B · 15 kA | |
| Miniature circuit breaker (MCB), Acti9 C120H, 1P, 125A, B curve, 15000A (IEC/EN 60898-1), 15kA (IEC/EN 60947-2) | 1P · 125 A · đường cong B · 15 kA | |
| Miniature circuit breaker (MCB), Acti9 C120H, 2P, 63A, B curve, 15000A (IEC/EN 60898-1), 15kA (IEC/EN 60947-2) | 2P · 63 A · đường cong B · 15 kA | |
| Miniature circuit breaker (MCB), Acti9 C120H, 2P, 80A, B curve, 15000A (IEC/EN 60898-1), 15kA (IEC/EN 60947-2) | 2P · 80 A · đường cong B · 15 kA | |
| Miniature circuit breaker (MCB), Acti9 C120H, 2P, 100A, B curve, 15000A (IEC/EN 60898-1), 15kA (IEC/EN 60947-2) | 2P · 100 A · đường cong B · 15 kA | |
| Miniature circuit breaker (MCB), Acti9 C120H, 2P, 125A, B curve, 15000A (IEC/EN 60898-1), 15kA (IEC/EN 60947-2) | 2P · 125 A · đường cong B · 15 kA | |
| Miniature circuit breaker (MCB), Acti9 C120H, 3P, 63A, B curve, 15000A (IEC/EN 60898-1), 15kA (IEC/EN 60947-2) | 3P · 63 A · đường cong B · 15 kA | |
| Miniature circuit breaker (MCB), Acti9 C120H, 3P, 80A, B curve, 15000A (IEC/EN 60898-1), 15kA (IEC/EN 60947-2) | 3P · 80 A · đường cong B · 15 kA | |
| Miniature circuit breaker (MCB), Acti9 C120H, 3P, 100A, B curve, 15000A (IEC/EN 60898-1), 15kA (IEC/EN 60947-2) | 3P · 100 A · đường cong B · 15 kA | |
| Miniature circuit breaker (MCB), Acti9 C120H, 3P, 125A, B curve, 15000A (IEC/EN 60898-1), 15kA (IEC/EN 60947-2) | 3P · 125 A · đường cong B · 15 kA | |
| C120H - circuit breaker - 4P - 63A - B curve | 4P · 63 A · đường cong B | |
| Miniature circuit breaker (MCB), Acti9 C120H, 4P, 80A, B curve, 15000A (IEC/EN 60898-1), 15kA (IEC/EN 60947-2) | 4P · 80 A · đường cong B · 15 kA | |
| Miniature circuit breaker (MCB), Acti9 C120H, 4P, 100A, B curve, 15000A (IEC/EN 60898-1), 15kA (IEC/EN 60947-2) | 4P · 100 A · đường cong B · 15 kA | |
| Miniature circuit breaker (MCB), Acti9 C120H, 4P, 125A, B curve, 15000A (IEC/EN 60898-1), 15kA (IEC/EN 60947-2) | 4P · 125 A · đường cong B · 15 kA | |
| Miniature circuit breaker (MCB), Acti9 C120H, 1P, 63A, C curve, 15000A (IEC/EN 60898-1), 15kA (IEC/EN 60947-2) | 1P · 63 A · đường cong C · 15 kA | |
| Miniature circuit breaker (MCB), Acti9 C120H, 1P, 80A, C curve, 15000A (IEC/EN 60898-1), 15kA (IEC/EN 60947-2) | 1P · 80 A · đường cong C · 15 kA | |
| Miniature circuit breaker (MCB), Acti9 C120H, 1P, 100A, C curve, 15000A (IEC/EN 60898-1), 15kA (IEC/EN 60947-2) | 1P · 100 A · đường cong C · 15 kA | |
| Miniature circuit breaker (MCB), Acti9 C120H, 1P, 125A, C curve, 15000A (IEC/EN 60898-1), 15kA (IEC/EN 60947-2) | 1P · 125 A · đường cong C · 15 kA | |
| Miniature circuit breaker (MCB), Acti9 C120H, 2P, 63A, C curve, 15000A (IEC/EN 60898-1), 15kA (IEC/EN 60947-2) | 2P · 63 A · đường cong C · 15 kA | |
| Miniature circuit breaker (MCB), Acti9 C120H, 2P, 80A, C curve, 15000A (IEC/EN 60898-1), 15kA (IEC/EN 60947-2) | 2P · 80 A · đường cong C · 15 kA | |
| Miniature circuit breaker (MCB), Acti9 C120H, 2P, 100A, C curve, 15000A (IEC/EN 60898-1), 15kA (IEC/EN 60947-2) | 2P · 100 A · đường cong C · 15 kA | |
| Miniature circuit breaker (MCB), Acti9 C120H, 2P, 125A, C curve, 15000A (IEC/EN 60898-1), 15kA (IEC/EN 60947-2) | 2P · 125 A · đường cong C · 15 kA | |
| Miniature circuit breaker (MCB), Acti9 C120H, 3P, 63A, C curve, 15000A (IEC/EN 60898-1), 15kA (IEC/EN 60947-2) | 3P · 63 A · đường cong C · 15 kA | |
| Miniature circuit breaker (MCB), Acti9 C120H, 3P, 80A, C curve, 15000A (IEC/EN 60898-1), 15kA (IEC/EN 60947-2) | 3P · 80 A · đường cong C · 15 kA | |
| Miniature circuit breaker (MCB), Acti9 C120H, 3P, 100A, C curve, 15000A (IEC/EN 60898-1), 15kA (IEC/EN 60947-2) | 3P · 100 A · đường cong C · 15 kA | |
| Miniature circuit breaker (MCB), Acti9 C120H, 3P, 125A, C curve, 15000A (IEC/EN 60898-1), 15kA (IEC/EN 60947-2) | 3P · 125 A · đường cong C · 15 kA | |
| Miniature circuit breaker (MCB), Acti9 C120H, 4P, 63A, C curve, 15000A (IEC/EN 60898-1), 15kA (IEC/EN 60947-2) | 4P · 63 A · đường cong C · 15 kA | |
| Miniature circuit breaker (MCB), Acti9 C120H, 4P, 80A, C curve, 15000A (IEC/EN 60898-1), 15kA (IEC/EN 60947-2) | 4P · 80 A · đường cong C · 15 kA | |
| Miniature circuit breaker (MCB), Acti9 C120H, 4P, 100A, C curve, 15000A (IEC/EN 60898-1), 15kA (IEC/EN 60947-2) | 4P · 100 A · đường cong C · 15 kA | |
| Miniature circuit breaker (MCB), Acti9 C120H, 4P, 125A, C curve, 15000A (IEC/EN 60898-1), 15kA (IEC/EN 60947-2) | 4P · 125 A · đường cong C · 15 kA | |
| Miniature circuit breaker (MCB), Acti9 C120H, 1P, 63A, D curve, 15000A (IEC/EN 60898-1), 15kA (IEC/EN 60947-2) | 1P · 63 A · đường cong D · 15 kA | |
| Miniature circuit breaker (MCB), Acti9 C120H, 1P, 80A, D curve, 15000A (IEC/EN 60898-1), 15kA (IEC/EN 60947-2) | 1P · 80 A · đường cong D · 15 kA | |
| Miniature circuit breaker (MCB), Acti9 C120H, 1P, 100A, D curve, 15000A (IEC/EN 60898-1), 15kA (IEC/EN 60947-2) | 1P · 100 A · đường cong D · 15 kA | |
| Miniature circuit breaker (MCB), Acti9 C120H, 1P, 125A, D curve, 15000A (IEC/EN 60898-1), 15kA (IEC/EN 60947-2) | 1P · 125 A · đường cong D · 15 kA | |
| C120H - circuit breaker - 2P - 63A - D curve | 2P · 63 A · đường cong D | |
| Miniature circuit breaker (MCB), Acti9 C120H, 2P, 80A, D curve, 15000A (IEC/EN 60898-1), 15kA (IEC/EN 60947-2) | 2P · 80 A · đường cong D · 15 kA | |
| Miniature circuit breaker (MCB), Acti9 C120H, 2P, 100A, D curve, 15000A (IEC/EN 60898-1), 15kA (IEC/EN 60947-2) | 2P · 100 A · đường cong D · 15 kA | |
| Miniature circuit breaker (MCB), Acti9 C120H, 2P, 125A, D curve, 15000A (IEC/EN 60898-1), 15kA (IEC/EN 60947-2) | 2P · 125 A · đường cong D · 15 kA | |
| Miniature circuit breaker (MCB), Acti9 C120H, 3P, 80A, D curve, 15000A (IEC/EN 60898-1), 15kA (IEC/EN 60947-2) | 3P · 80 A · đường cong D · 15 kA | |
| Miniature circuit breaker (MCB), Acti9 C120H, 3P, 100A, D curve, 15000A (IEC/EN 60898-1), 15kA (IEC/EN 60947-2) | 3P · 100 A · đường cong D · 15 kA | |
| C120H - circuit breaker - 3P - 125A - D curve | 3P · 125 A · đường cong D | |
| Miniature circuit breaker (MCB), Acti9 C120H, 4P, 63A, D curve, 15000A (IEC/EN 60898-1), 15kA (IEC/EN 60947-2) | 4P · 63 A · đường cong D · 15 kA | |
| C120H - circuit breaker - 4P - 80A - D curve | 4P · 80 A · đường cong D | |
| Miniature circuit breaker (MCB), Acti9 C120H, 4P, 100A, D curve, 15000A (IEC/EN 60898-1), 15kA (IEC/EN 60947-2) | 4P · 100 A · đường cong D · 15 kA | |
| C120H - circuit breaker - 4P - 125A - D curve | 4P · 125 A · đường cong D | |
| Miniature circuit breaker (MCB), Acti9 C120N, 1P, 80A, C curve, 10kA (IEC/EN 60947-2) | 1P · 80 A · đường cong C · 10 kA | |
| Miniature circuit breaker (MCB), Acti9 C120N, 1P, 100A, C curve, 10kA (IEC/EN 60947-2) | 1P · 100 A · đường cong C · 10 kA | |
| Miniature circuit breaker (MCB), Acti9 C120N, 2P, 80A, C curve, 10kA (IEC/EN 60947-2) | 2P · 80 A · đường cong C · 10 kA | |
| Miniature circuit breaker (MCB), Acti9 C120N, 2P, 100A, C curve, 10kA (IEC/EN 60947-2) | 2P · 100 A · đường cong C · 10 kA | |
| Miniature circuit breaker (MCB), Acti9 C120N, 3P, 80A, C curve, 10kA (IEC/EN 60947-2) | 3P · 80 A · đường cong C · 10 kA | |
| Miniature circuit breaker (MCB), Acti9 C120N, 4P, 80A, C curve, 10kA (IEC/EN 60947-2) | 4P · 80 A · đường cong C · 10 kA | |
| Miniature circuit breaker (MCB), Acti9 C120N, 4P, 100A, C curve, 10kA (IEC/EN 60947-2) | 4P · 100 A · đường cong C · 10 kA | |
| Miniature circuit breaker (MCB), Acti9 C120N, 3P, 80A, D curve, 10kA (IEC/EN 60947-2) | 3P · 80 A · đường cong D · 10 kA | |
| Miniature circuit breaker (MCB), Acti9 C120N, 3P, 100A, D curve, 10kA (IEC/EN 60947-2) | 3P · 100 A · đường cong D · 10 kA | |
| Miniature circuit breaker (MCB), Acti9 C120H, 3P, 80A, C curve, 15kA (IEC/EN 60947-2) | 3P · 80 A · đường cong C · 15 kA | |
| Miniature circuit breaker (MCB), Acti9 C120a, 1P, 100A, C curve, 5kA (IEC/EN 60947-2) | 1P · 100 A · đường cong C · 5 kA | |
| Miniature circuit breaker (MCB), Acti9 C120a, 2P, 80A, C curve, 5kA (IEC/EN 60947-2) | 2P · 80 A · đường cong C · 5 kA | |
| Miniature circuit breaker (MCB), Acti9 C120a, 2P, 100A, C curve, 5kA (IEC/EN 60947-2) | 2P · 100 A · đường cong C · 5 kA | |
| Miniature circuit breaker (MCB), Acti9 C120a, 3P, 80A, C curve, 5kA (IEC/EN 60947-2) | 3P · 80 A · đường cong C · 5 kA | |
| Miniature circuit breaker (MCB), Acti9 C120a, 3P, 100A, C curve, 5kA (IEC/EN 60947-2) | 3P · 100 A · đường cong C · 5 kA | |
| Miniature circuit breaker (MCB), Acti9 C120a, 4P, 80A, C curve, 5kA (IEC/EN 60947-2) | 4P · 80 A · đường cong C · 5 kA | |
| Miniature circuit breaker (MCB), Acti9 C120a, 4P, 100A, C curve, 5kA (IEC/EN 60947-2) | 4P · 100 A · đường cong C · 5 kA | |
| Miniature circuit breaker (MCB), Acti9 C120a, 3P, 80A, D curve, 5kA (IEC/EN 60947-2) | 3P · 80 A · đường cong D · 5 kA | |
| Miniature circuit breaker (MCB), Acti9 C120a, 3P, 100A, D curve, 5kA (IEC/EN 60947-2) | 3P · 100 A · đường cong D · 5 kA | |
| Miniature circuit breaker (MCB), Acti9 C120H, 3P, 63A, D curve, 15000A (IEC/EN 60898-1), 15kA (IEC/EN 60947-2) | 3P · 63 A · đường cong D · 15 kA | |
| Miniature circuit breaker (MCB), Acti9 C120a, 1P, 80A, C curve, 5kA (IEC/EN 60947-2) | 1P · 80 A · đường cong C · 5 kA |
Không có mã khớp. Anh/chị thử từ khóa khác hoặc gửi yêu cầu để Phú An Khang tìm mã giúp.
Mô tả sản phẩm
Acti9 C120 là dòng aptomat MCB của Schneider cho mạch có dòng tải lớn. Các mã có dòng định mức 63, 80, 100 và 125 A, bản 1P đến 4P, đường cong B, C hoặc D. Theo Schneider, điện áp làm việc đến 440 V AC, điện áp cách điện 500 V, phù hợp chức năng cách ly theo IEC 60947.
Đặc điểm
- Ba nhánh khả năng cắt: C120a có Icu 5 kA theo IEC/EN 60947-2; C120N có Icn 10 kA theo IEC/EN 60898-1 và Icu 10 kA; C120H có Icn và Icu cùng 15 kA.
- Theo Schneider, tùy phiên bản, sản phẩm đạt IEC/EN 60898 hoặc IEC 60947-2 và được cơ quan chứng nhận quốc gia công nhận.
- Ghép được khối chống dòng rò C120 Vigi khi cần thêm bảo vệ dòng rò.
- Phụ kiện tùy chọn: tiếp điểm báo trạng thái, báo cắt sự cố, cuộn cắt (shunt trip), bộ cắt thấp áp và bộ cắt quá áp.
Cách chọn mã
Mã khác nhau ở nhánh (a, N, H), số cực, dòng định mức và đường cong. C120N, C120H có B, C, D; C120a có C, riêng bản 3P có thêm D. Anh/chị đối chiếu khả năng cắt với dòng ngắn mạch tại tủ rồi chọn trong bảng mã đặt hàng bên dưới.
Lưu ý lắp đặt
Dây dẫn và đầu cốt phải đúng tiết diện, đầu cực siết chặt để tránh phát nhiệt. Ngắt nguồn khi đấu nối và giao việc lắp đặt cho thợ điện có chuyên môn.
Báo giá được gửi theo mã: anh/chị chép mã đặt hàng trong bảng vào trang nhận báo giá. Xem thêm aptomat MCB, RCCB, RCBO Schneider, thiết bị điện Schneider và chính sách bảo hành tại Phú An Khang.
Câu hỏi thường gặp
Acti9 C120 có những dòng định mức nào?
Các mã trong bảng có 63, 80, 100 và 125 A, với bản 1P, 2P, 3P và 4P.
C120N và C120H khác nhau thế nào?
Khác ở khả năng cắt: C120N có Icn 10 kA theo IEC/EN 60898-1 và Icu 10 kA theo IEC/EN 60947-2; C120H có Icn 15 kA và Icu 15 kA. Bản C120a có Icu 5 kA.
