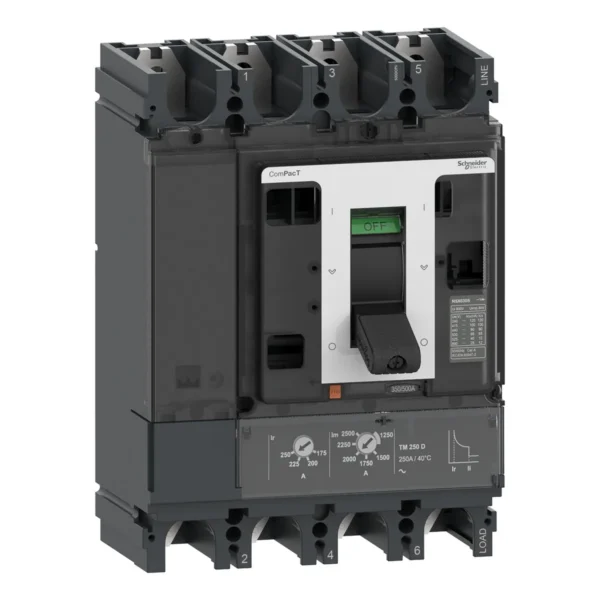

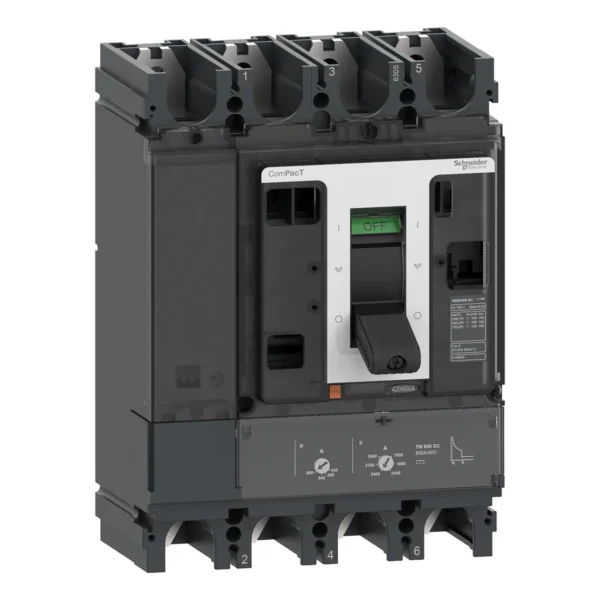

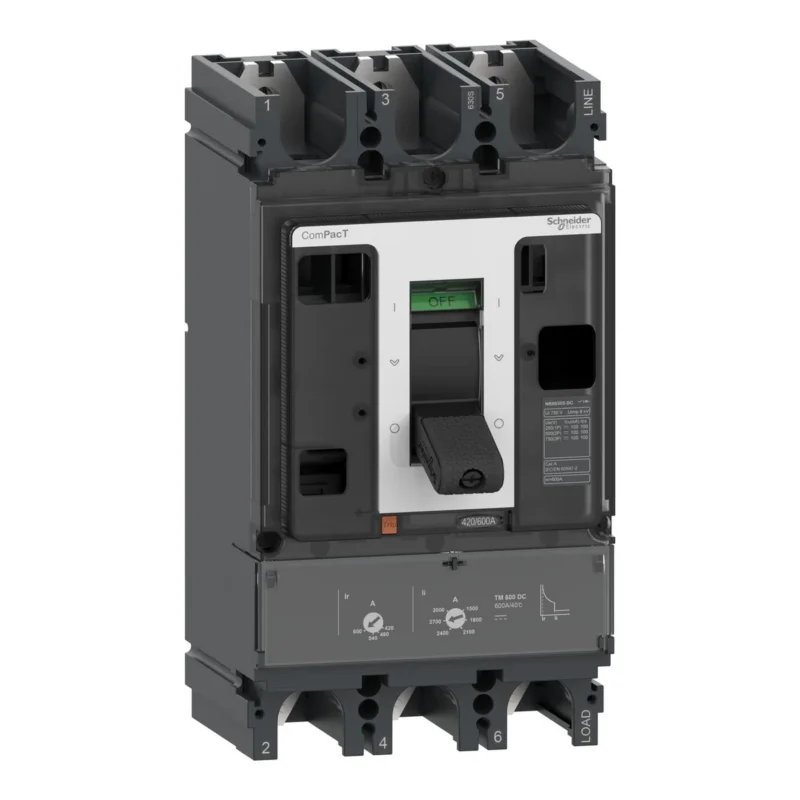

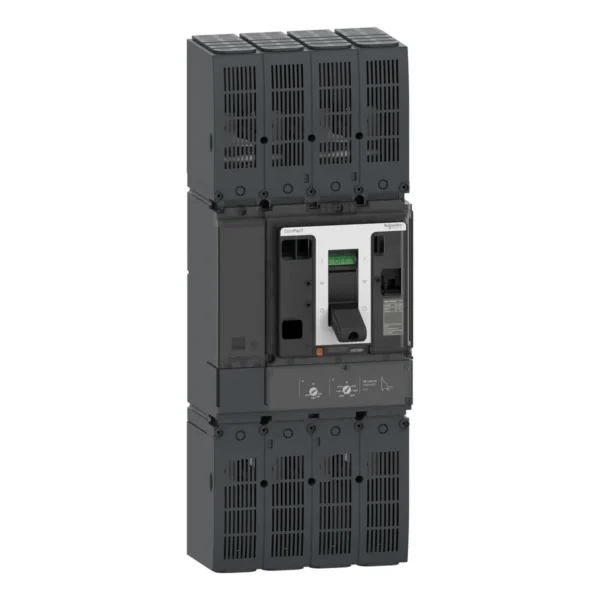

Aptomat khối MCCB Schneider ComPacT NSX AC/DC

Schneider · Aptomat khối MCCB

Aptomat khối MCCB Schneider ComPacT NSX AC/DC

Mã dòngComPacT NSX AC/DC
Chọn trong 97 mã đặt hàng

ComPacT NSX AC/DC là aptomat khối MCCB thế hệ mới của Schneider cho lưới điện một chiều và hệ thống quang điện, dòng định mức 16–1.200 A, khả năng cắt đến 100 kA ở 750 V DC, gồm 97 mã.

  • Chính hãng · CO/CQ
  • Hóa đơn VAT
  • Showroom Schneider: 45 Huỳnh Thúc Kháng
Số cực
1P, 2P, 3P, 4P
Dòng định mức
16–1.200 A
Khả năng cắt
10, 18, 25, 36, 40, 50, 70, 100 kA
Số mã trong dòng
97 mã (xem bảng mã đặt hàng)
Nhận báo giá
Hỏi nhanh qua Zalo 0985.557.895

Giá thay đổi theo số lượng và thời điểm. Phòng dự án báo giá sau khi xác nhận mã và khối lượng.

Thông số kỹ thuật

Mã dòngComPacT NSX AC/DC
Thương hiệuSchneider
Số cực1P, 2P, 3P, 4P
Dòng định mức16–1.200 A
Khả năng cắt10, 18, 25, 36, 40, 50, 70, 100 kA
Số mã trong dòng97 mã (xem bảng mã đặt hàng)
Bảo hànhTheo chính sách bảo hành của Schneider Electric

Đối chiếu thông số với catalogue của hãng trước khi đặt hàng.

Mã đặt hàng 97 mã

Tick các mã cần báo giá rồi gửi một lần.

Mã đặt hàngTên mãThông số chính
Circuit breaker, ComPacT NSX630S DC, 100kA/750VDC, 3 poles, TM-DC trip unit 600A3P · 600 A · 100 kA
Circuit breaker, ComPacT NSX630F DC, 36kA/750VDC, 3 poles, TM-DC trip unit 600A3P · 600 A · 36 kA
Circuit breaker, ComPacT NSX400F DC, 36kA/750VDC, 3 poles, TM-DC trip unit 400A3P · 400 A · 36 kA
Circuit breaker, ComPacT NSX630F DC, 36kA/750VDC, 4 poles, TM-DC trip unit 600A4P · 600 A · 36 kA
Circuit breaker, ComPacT NSX630F DC, 36kA/750VDC, 3 poles, TM-DC trip unit 500A3P · 500 A · 36 kA
Circuit breaker, ComPacT NSX1200N DC, 50kA/600VDC, 2 poles, TM-DC trip unit 1000A, without bare cable connector2P · 1.000 A · 50 kA
Circuit breaker, ComPacT NSX1200N DC, 50kA/600VDC, 2 poles, TM-DC trip unit 1200A, without bare cable connector2P · 1.200 A · 50 kA
Circuit breaker, ComPacT NSX400F DC, 36kA/750VDC, 4 poles, TM-DC trip unit 400A4P · 400 A · 36 kA
Circuit breaker, ComPacT NSX400F DC, 36kA/750VDC, 3 poles, TM-DC trip unit 320A3P · 320 A · 36 kA
Circuit breaker, ComPacT NSX1200N DC, 50kA/600VDC, 2 poles, TM-DC trip unit 630A, without bare cable connector2P · 630 A · 50 kA
Circuit breaker, ComPacT NSX400S DC, 100kA/750VDC, 4 poles, TM-DC trip unit 400A4P · 400 A · 100 kA
Circuit breaker, ComPacT NSX1200N DC, 50kA/600VDC, 2 poles, TM-DC trip unit 800A, without bare cable connector2P · 800 A · 50 kA

Mô tả sản phẩm

ComPacT NSX AC/DC (Schneider gọi là ComPacT for DC networks) là dòng aptomat khối (MCCB) cho lưới điện một chiều, có bản riêng cho hệ thống quang điện (PV). Bảng mã gồm bốn nhóm: NSX100/160 AC/DC 1–2 cực (16–160 A), NSX400/630 DC 3–4 cực (250–600 A), NSX1200N DC 2 cực (630–1.200 A) và NSX DC PV 4 cực (80–500 A).

Đặc điểm

  • Theo Schneider, có bốn cấp cắt Icu cho lưới DC (F, N, M, S, từ 36 đến 100 kA); mức điện áp DC tăng theo số cực nối tiếp.
  • Bản DC PV: 4 cực, bộ bảo vệ TM-DC PV, 10 kA ở 1.000 V DC.
  • Bộ bảo vệ từ nhiệt TMD (bản AC/DC), TM-DC (bản DC); có phụ kiện cách điện, nối tiếp hoặc song song các cực.
  • Chỉ hai bước cực 35 và 45 mm, dễ bố trí trong tủ, máy; theo Schneider, công nghệ cắt Roto-active giúp tăng tuổi thọ.

Cách chọn mã

Xác định điện áp DC, dòng tải và dòng ngắn mạch, rồi chọn nhóm, số cực theo mô tả mã, ví dụ NSX400F DC 36 kA/750 V DC, NSX630S DC 100 kA/750 V DC, NSX1200N DC 50 kA/600 V DC. Bản NSX100/160 AC/DC ghi mức cắt AC, như 18 kA/240 V AC cho NSX100F 1 cực. Xem đủ trong bảng mã đặt hàng bên dưới.

Lưu ý lắp đặt

Aptomat DC phải đấu đúng sơ đồ nối cực theo tài liệu của Schneider, do thợ điện có chuyên môn thực hiện. Ngắt mọi nguồn, kể cả phía tấm pin, trước khi đấu nối.

Để nhận báo giá, anh/chị gửi mã đặt hàng trong bảng cho Phú An Khang qua trang nhận báo giá. Tham khảo thêm aptomat MCCB, ACB Schneider, thiết bị điện Schneider và chính sách bảo hành.

Câu hỏi thường gặp

Chữ F, N, M, S trong tên ComPacT NSX DC nghĩa là gì?

Đó là cấp khả năng cắt Icu ở lưới DC. Theo Schneider: F 36 kA (250 V DC với 1 cực, 500 V DC với 2 cực, 750 V DC với 3–4 cực); N 50 kA (250 V DC/1 cực, 600 V DC/2 cực); M 85 kA (250 V DC/1 cực, 500 V DC/2 cực); S 100 kA (500 V/2 cực, 750 V/3–4 cực).

Dòng này có aptomat cho điện mặt trời không?

Có. Các mã ComPacT NSX DC PV, từ NSX80 đến NSX500 DC PV, là loại 4 cực, bộ bảo vệ TM-DC PV, dòng định mức 80–500 A, khả năng cắt 10 kA ở 1.000 V DC.
