Aptomat chống dòng rò Schneider Acti9 iC60 RCBO
Mã dòngActi9 iC60 RCBO
Chọn trong 58 mã đặt hàngAptomat chống dòng rò RCBO Acti9 iC60 của Schneider, gộp bảo vệ quá dòng và dòng rò cho mạch cuối, dòng định mức 6–45 A, độ nhạy 10–300 mA, gồm 58 mã.
- Chính hãng · CO/CQ
- Hóa đơn VAT
- Showroom Schneider: 45 Huỳnh Thúc Kháng
- Số cực
- 1P+N, 2P, 4P
- Dòng định mức
- 6, 10, 16, 20, 25, 32, 40, 45 A
- Đường cong cắt
- B, C
- Khả năng cắt
- 6, 10, 15 kA
Giá thay đổi theo số lượng và thời điểm. Phòng dự án báo giá sau khi xác nhận mã và khối lượng.
Thông số kỹ thuật
| Mã dòng | Acti9 iC60 RCBO |
|---|---|
| Thương hiệu | Schneider |
| Số cực | 1P+N, 2P, 4P |
| Dòng định mức | 6, 10, 16, 20, 25, 32, 40, 45 A |
| Đường cong cắt | B, C |
| Khả năng cắt | 6, 10, 15 kA |
| Độ nhạy dòng rò | 10, 30, 100, 300 mA |
| Loại chống dòng rò | A, A-SI, AC |
| Điện áp | 110 V, 240 V |
| Số mã trong dòng | 58 mã (xem bảng mã đặt hàng) |
| Bảo hành | Theo chính sách bảo hành của Schneider Electric |
Đối chiếu thông số với catalogue của hãng trước khi đặt hàng.
Mã đặt hàng 58 mã
Tick các mã cần báo giá rồi gửi một lần.
| Mã đặt hàng | Tên mã | Thông số chính |
|---|---|---|
| Residual current breaker with overcurrent protection (RCBO), Acti9 iC60H2 RCBO, 2P, 16A, 30mA, A type, 10000A | 2P · 16 A · 10 kA · 30 mA · loại A | |
| Residual current breaker with overcurrent protection (RCBO), Acti9 iC60N RCBO, 1P+Ns, 20A, 30mA, A type, 6000A | 1P+N · 20 A · 6 kA · 30 mA · loại A | |
| iC60H2 - earth leakage circuit breaker - 2P - C curve - 20 A - 30m A - 240 V | 2P · 20 A · đường cong C | |
| iC60H2 - earth leakage circuit breaker - 2P - C curve - 25 A - 30m A - 240 V | 2P · 25 A · đường cong C | |
| iC60H2 - earth leakage circuit breaker - 2P - C curve - 32 A - 30m A - 240 V | 2P · 32 A · đường cong C | |
| iC60H - earth leakage circuit breaker - 1P + N - C curve - 20 A - 30 mA - 240 V | 1P+N · 20 A · đường cong C · 30 mA | |
| iC60H - earth leakage circuit breaker - 1P + N - C curve - 32 A - 100 mA - 240 V | 1P+N · 32 A · đường cong C · 100 mA | |
| Residual current breaker with overcurrent protection (RCBO), Acti9 iC60H RCBO, 1P+Ns, 45A, 100mA, A type, 10000A | 1P+N · 45 A · 10 kA · 100 mA · loại A | |
| Residual current breaker with overcurrent protection (RCBO), Acti9 iC60H RCBO, 1P+Ns, 6A, 10mA, A type, 10000A | 1P+N · 6 A · 10 kA · 10 mA · loại A | |
| Residual current breaker with overcurrent protection (RCBO), Acti9 iC60N RCBO, 1P+Ns, 6A, 30mA, A type, 6000A | 1P+N · 6 A · 6 kA · 30 mA · loại A | |
| Residual current breaker with overcurrent protection (RCBO), Acti9 iC60N RCBO, 1P+Ns, 10A, 30mA, A type, 6000A | 1P+N · 10 A · 6 kA · 30 mA · loại A | |
| Residual current breaker with overcurrent protection (RCBO), Acti9 iC60N RCBO, 1P + Ns, 40A, 30mA, A type, 6000A | 1P+N · 40 A · 6 kA · 30 mA · loại A | |
| Residual current breaker with overcurrent protection (RCBO), Acti9 iC60N RCBO, 1P + Ns, 45A, 30mA, A type, 6000A | 1P+N · 45 A · 6 kA · 30 mA · loại A | |
| Residual current breaker with overcurrent protection (RCBO), Acti9 iC60H RCBO, 1P+Ns, 10A, 10mA, A type, 10000A | 1P+N · 10 A · 10 kA · 10 mA · loại A | |
| Residual current breaker with overcurrent protection (RCBO), Acti9 iC60H RCBO, 1P+Ns, 10A, 100mA, A type, 10000A | 1P+N · 10 A · 10 kA · 100 mA · loại A | |
| iC60H - earth leakage circuit breaker - 1P + N - C curve - 25 A - 100 mA - 240 V | 1P+N · 25 A · đường cong C · 100 mA | |
| Residual current breaker with overcurrent protection (RCBO), Acti9 iC60H RCBO, 1P+Ns, 40A, 100mA, A type, 10000A | 1P+N · 40 A · 10 kA · 100 mA · loại A | |
| Residual current breaker with overcurrent protection (RCBO), Acti9 iC60H RCBO, 1P+Ns, 16A, 10mA, A type, 10000A | 1P+N · 16 A · 10 kA · 10 mA · loại A | |
| iC60H - earth leakage circuit breaker - 1P+Ns - C curve - 10 A - 30 mA - 110 V | 1P+N · 10 A · đường cong C · 30 mA | |
| iC60H - earth leakage circuit breaker - 1P+Ns - C curve - 16 A - 30 mA - 110 V | 1P+N · 16 A · đường cong C · 30 mA | |
| iC60H - earth leakage circuit breaker - 1P+Ns - C curve - 20 A - 30 mA - 110 V | 1P+N · 20 A · đường cong C · 30 mA | |
| iC60H - earth leakage circuit breaker - 1P+Ns - C curve - 25 A - 30 mA - 110 V | 1P+N · 25 A · đường cong C · 30 mA | |
| iC60H - earth leakage circuit breaker - 1P+Ns - C curve - 32 A - 30 mA - 110 V | 1P+N · 32 A · đường cong C · 30 mA | |
| iC60H - earth leakage circuit breaker - 1P + N - C curve - 6 A - 30 mA - 240 V | 1P+N · 6 A · đường cong C · 30 mA | |
| iC60H - earth leakage circuit breaker - 1P + N - C curve - 10 A - 30 mA - 240 V | 1P+N · 10 A · đường cong C · 30 mA | |
| iC60H - earth leakage circuit breaker - 1P + N - C curve - 16 A - 30 mA - 240 V | 1P+N · 16 A · đường cong C · 30 mA | |
| iC60H - earth leakage circuit breaker - 1P + N - C curve - 20 A - 30 mA - 240 V | 1P+N · 20 A · đường cong C · 30 mA | |
| iC60H - earth leakage circuit breaker - 1P + N - C curve - 25 A - 30 mA - 240 V | 1P+N · 25 A · đường cong C · 30 mA | |
| Residual current breaker with overcurrent protection (RCBO), Acti9 iC60H RCBO, 1P+Ns, 20A, 10mA, A type, 10000A | 1P+N · 20 A · 10 kA · 10 mA · loại A | |
| iC60H - earth leakage circuit breaker - 1P + N - C curve - 32 A - 30 mA - 240 V | 1P+N · 32 A · đường cong C · 30 mA | |
| iC60H - earth leakage circuit breaker - 1P + N - C curve - 40 A - 30 mA - 240 V | 1P+N · 40 A · đường cong C · 30 mA | |
| iC60H - earth leakage circuit breaker - 1P + N - C curve - 6 A - 100 mA - 240 V | 1P+N · 6 A · đường cong C · 100 mA | |
| iC60H - earth leakage circuit breaker - 1P + N - C curve - 10 A - 100 mA - 240 V | 1P+N · 10 A · đường cong C · 100 mA | |
| iC60H - earth leakage circuit breaker - 1P + N - C curve - 16 A - 100 mA - 240 V | 1P+N · 16 A · đường cong C · 100 mA | |
| iC60H - earth leakage circuit breaker - 1P + N - C curve - 20 A - 100mA - 240 V | 1P+N · 20 A · đường cong C · 100 mA | |
| iC60H - earth leakage circuit breaker - 1P + N - C curve - 32A - 100 mA - 240 V | 1P+N · 32 A · đường cong C · 100 mA | |
| iC60H - earth leakage circuit breaker - 1P + N - C curve - 40 A - 100 mA - 240 V | 1P+N · 40 A · đường cong C · 100 mA | |
| iC60H - earth leakage circuit breaker - 1P + N - C curve - 32A - 10 mA - 240 V | 1P+N · 32 A · đường cong C · 10 mA | |
| iC60H2 - earth leakage circuit breaker - 2P - C curve - 20 A - 30 mA - 110 V | 2P · 20 A · đường cong C · 30 mA | |
| iC60H2 - earth leakage circuit breaker - 2P - C curve - 25 A - 30 mA - 110 V | 2P · 25 A · đường cong C · 30 mA | |
| iC60H2 - earth leakage circuit breaker - 2P - C curve - 32 A - 30 mA - 110 V | 2P · 32 A · đường cong C · 30 mA | |
| iC60H - earth leakage circuit breaker - 1P + N - B curve - 20 A - 30 mA - 240 V | 1P+N · 20 A · đường cong B · 30 mA | |
| iC60H - earth leakage circuit breaker - 1P + N - B curve - 32 A - 30 mA - 240 V | 1P+N · 32 A · đường cong B · 30 mA | |
| Acti9 IC60H RCBO - 2P - 10 A - C curve - 10 kA - 300 mA - A type | 2P · 10 A · đường cong C · 10 kA · 300 mA · loại A | |
| Acti9 IC60H RCBO - 2P - 16 A - C curve - 10 kA - 300 mA - A type | 2P · 16 A · đường cong C · 10 kA · 300 mA · loại A | |
| Acti9 IC60H RCBO - 2P - 20 A - C curve - 10 kA - 300 mA - A type | 2P · 20 A · đường cong C · 10 kA · 300 mA · loại A | |
| Residual current breaker with overcurrent protection (RCBO), Acti9 iC60, 2P, 10A, C curve, 10000A/15kA, AC type, 30mA | 2P · 10 A · đường cong C · 10 kA · 30 mA · loại AC | |
| Residual current breaker with overcurrent protection (RCBO), Acti9 iC60, 2P, 16A, C curve, 10000A/15kA, AC type, 30mA | 2P · 16 A · đường cong C · 10 kA · 30 mA · loại AC | |
| Residual current breaker with overcurrent protection (RCBO), Acti9 iC60, 2P, 20A, C curve, 10000A/15kA, AC type, 30mA | 2P · 20 A · đường cong C · 10 kA · 30 mA · loại AC | |
| Residual current breaker with overcurrent protection (RCBO), Acti9 iC60, 2P, 25A, C curve, 10000A/15kA, AC type, 30mA | 2P · 25 A · đường cong C · 10 kA · 30 mA · loại AC | |
| Residual current breaker with overcurrent protection (RCBO), Acti9 iC60, 2P, 16A, C curve, 10000A/15kA, A-SI type, 30mA | 2P · 16 A · đường cong C · 10 kA · 30 mA · loại A-SI | |
| Residual current breaker with overcurrent protection (RCBO), Acti9 iC60, 4P, 16A, C curve, 6000A/6kA, AC type, 30mA | 4P · 16 A · đường cong C · 6 kA · 30 mA · loại AC | |
| Residual current breaker with overcurrent protection (RCBO), Acti9 iC60, 4P, 20A, C curve, 6000A/6kA, AC type, 30mA | 4P · 20 A · đường cong C · 6 kA · 30 mA · loại AC | |
| Residual current breaker with overcurrent protection (RCBO), Acti9 iC60, 4P, 32A, C curve, 6000A/6kA, AC type, 30mA | 4P · 32 A · đường cong C · 6 kA · 30 mA · loại AC | |
| Residual current breaker with overcurrent protection (RCBO), Acti9 iC60, 2P, 10A, B curve, 10000A/15kA, A type, 30mA | 2P · 10 A · đường cong B · 10 kA · 30 mA · loại A | |
| Residual current breaker with overcurrent protection (RCBO), Acti9 iC60, 4P, 25A, C curve, 6000A/6kA, AC type, 30mA | 4P · 25 A · đường cong C · 6 kA · 30 mA · loại AC | |
| Residual current breaker with overcurrent protection (RCBO), Acti9 iC60, 4P, 25A, C curve, 6000A/6kA, A type, 30mA | 4P · 25 A · đường cong C · 6 kA · 30 mA · loại A | |
| Residual current breaker with overcurrent protection (RCBO), Acti9 iC60, 4P, 32A, C curve, 6000A/6kA, A type, 30mA | 4P · 32 A · đường cong C · 6 kA · 30 mA · loại A |
Không có mã khớp. Anh/chị thử từ khóa khác hoặc gửi yêu cầu để Phú An Khang tìm mã giúp.
Mô tả sản phẩm

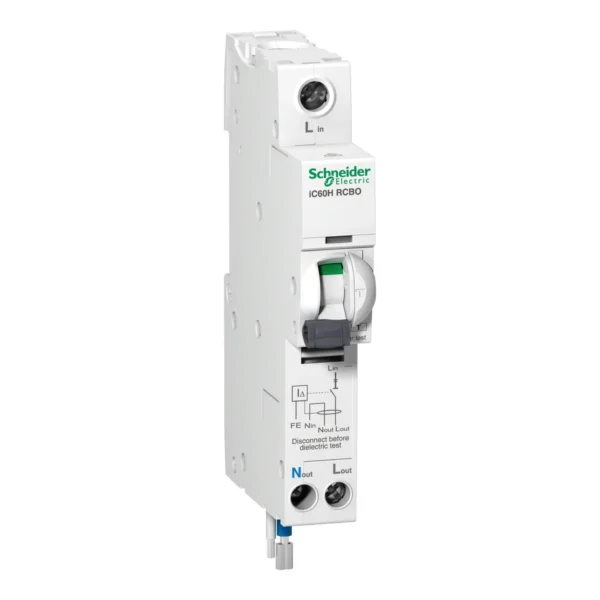

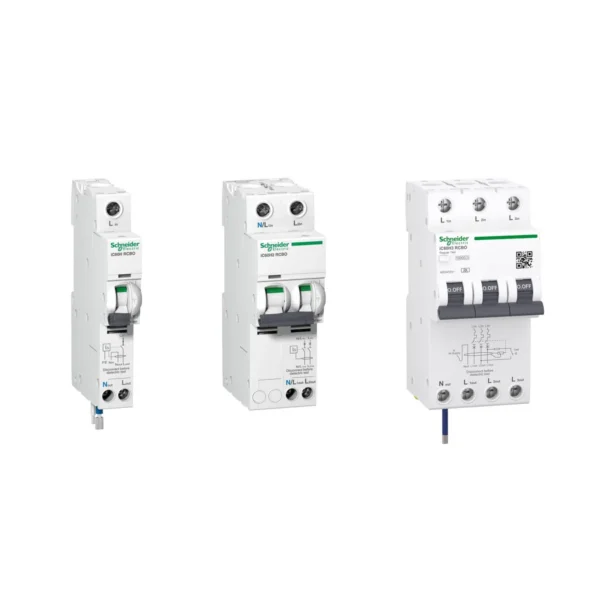

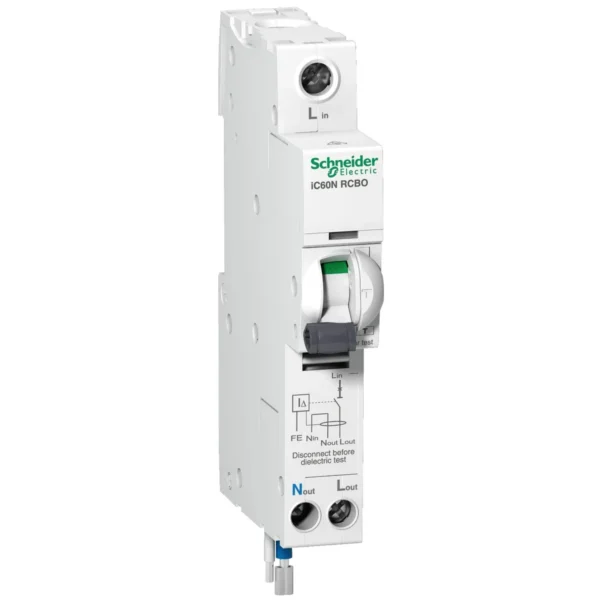

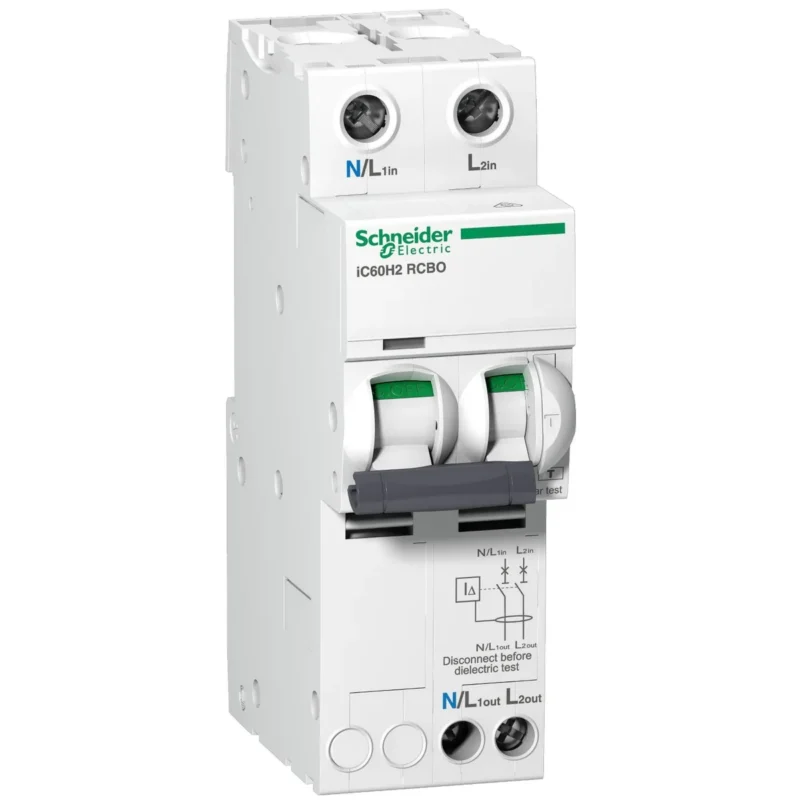

Acti9 iC60 RCBO là aptomat chống dòng rò của Schneider có bộ bảo vệ dòng rò tích hợp sẵn, bảo vệ mạch cuối khỏi ngắn mạch, quá tải, chống điện giật khi chạm trực tiếp hoặc gián tiếp và hạn chế nguy cơ cháy do dòng rò. Dòng có bản 1P+N, 2P, 4P, dòng định mức 6–45 A, đường cong B hoặc C.
Đặc điểm
- Độ nhạy 10, 30, 100, 300 mA; loại AC, A, A-SI; điện áp 240 V hoặc 110 V tùy mã.
- Khả năng cắt theo mô tả mã: iC60N RCBO và bản 4P 6 kA, iC60H RCBO 10 kA, một số mã 2P ghi 10.000 A/15 kA.
- Theo Schneider, bản một pha không cắt dây trung tính khi tác động nên không dùng cho sơ đồ nối đất TT, IT; bản 2P cắt cả pha lẫn trung tính, dùng được với mọi sơ đồ trừ TN-C.
- Có nút thử, cửa sổ VisiTrip, dải xanh báo tiếp điểm đã mở, đầu cực IP20, khóa được bằng ổ khóa, gắn được tiếp điểm phụ.
Cách chọn mã
Mã khác nhau ở số cực, dòng định mức, đường cong, độ nhạy, loại dòng rò, khả năng cắt và điện áp; mạch một pha theo sơ đồ TT nên chọn bản 2P. Anh/chị đối chiếu trong bảng mã đặt hàng bên dưới.
Lưu ý lắp đặt
Thợ điện có chuyên môn đấu đúng dây pha, trung tính khi đã ngắt nguồn; lắp xong nhấn nút thử để kiểm tra chống dòng rò.
Anh/chị gửi mã đặt hàng trong bảng qua trang nhận báo giá để Phú An Khang báo giá. So sánh với khối Vigi, RCCB trong mục aptomat MCB, RCCB, RCBO Schneider; xem thêm thiết bị điện Schneider và chính sách bảo hành.
Câu hỏi thường gặp
Acti9 iC60 RCBO khác aptomat iC60 ghép khối Vigi ở điểm nào?
iC60 RCBO có bộ chống dòng rò tích hợp trong cùng một thiết bị. Cách ghép aptomat Acti9 iC60 với khối Vigi iC60 cũng cho hai chức năng nhưng gồm hai thiết bị lắp liền nhau.
Bản một pha và bản 2P của iC60 RCBO khác nhau thế nào?
Theo Schneider, bản một pha không cắt dây trung tính khi tác động nên không dùng cho sơ đồ nối đất TT hoặc IT; bản 2P cắt cả pha và trung tính, dùng được với mọi sơ đồ nối đất trừ TN-C.
