TRẠM BƠM NƯỚC: CÁCH THIẾT KẾ ĐƯỜNG ỐNG ĐỂ BƠM ĐỦ LƯU LƯỢNG, ỔN ĐỊNH VÀ ÍT SỰ CỐ

Trạm bơm nước không chỉ là nơi đặt một hoặc nhiều máy bơm. Hiệu quả của cả hệ thống còn phụ thuộc vào nguồn nước, đường hút, đường đẩy, van, đường kính ống, chênh lệch cao độ và cách vận hành. Một máy bơm có công suất lớn vẫn có thể cấp nước yếu nếu đường ống quá nhỏ, tuyến hút không kín hoặc điểm làm việc thực tế nằm xa vùng hiệu suất tốt của bơm.

Vì vậy, khi xây dựng trạm bơm cho hồ chứa, khu dân cư, trang trại, nhà máy hay công trình thủy lợi, cần xem máy bơm và mạng đường ống như một hệ thống thủy lực thống nhất. Phú An Khang cung cấp các sản phẩm ống và phụ kiện Nhựa Tiền Phong chính hãng, phù hợp với nhiều tuyến cấp nước, chôn ngầm và hạ tầng kỹ thuật.

Trạm bơm nước thực sự phải giải quyết bài toán gì?

Trạm bơm nước thực sự phải giải quyết bài toán gì?

Trạm bơm nước thực sự phải giải quyết bài toán gì?

Nhiệm vụ cơ bản của trạm bơm là đưa nước từ vị trí có điều kiện áp lực hoặc cao độ thấp hơn đến nơi cần sử dụng.

Nhưng trong thực tế, yêu cầu thường cụ thể hơn:

• cấp đủ lưu lượng trong giờ sử dụng cao điểm;
• duy trì áp lực cần thiết tại điểm xa nhất;
• đưa nước vượt qua chênh lệch cao độ;
• hạn chế tổn thất trên đường ống;
• duy trì khả năng vận hành ổn định khi nhu cầu thay đổi.

Một trạm bơm nước cấp cho 20 hộ dân vì thế không thể thiết kế giống trạm phục vụ hàng chục hecta tưới cây, dù cả hai có thể sử dụng máy bơm ly tâm.

Điểm bắt đầu đúng không phải là hỏi:

“Cần máy bơm bao nhiêu HP?”

Mà là:

“Hệ thống cần bao nhiêu lưu lượng và bao nhiêu cột áp tại điều kiện vận hành thực tế?”

Đừng chọn máy bơm chỉ bằng công suất động cơ

HP hoặc kW chỉ cho biết công suất động cơ, không phản ánh đầy đủ khả năng cấp nước.

Thông số cần quan tâm hơn là quan hệ giữa:

Q – lưu lượng nước

và

H – cột áp mà bơm tạo được.

Theo Hydraulic Institute, điểm vận hành của hệ thống hình thành tại vị trí giao nhau giữa đường đặc tính của bơm và đường đặc tính của hệ thống.

Điều này có nghĩa: cùng một máy bơm, khi kết nối với hai mạng đường ống khác nhau, lưu lượng thực tế có thể khác nhau.

Hydraulic Institute cũng khuyến nghị vận hành bơm gần BEP – Best Efficiency Point, tức điểm hiệu suất tốt nhất. Khi làm việc gần vùng này, bơm thường có hiệu suất thủy lực tốt hơn, độ rung và các tổn thất nội tại thấp hơn so với vận hành quá xa điểm thiết kế.

Vì sao đường ống có thể khiến một máy bơm tốt hoạt động kém?

Hãy lấy một ví dụ đơn giản.

Một trạm bơm cần đưa nước từ bể đến khu sản xuất cách 400 m.

Nếu tuyến sử dụng đường ống phù hợp, tổn thất áp lực nằm trong giới hạn thiết kế và bơm có thể đạt lưu lượng yêu cầu.

Nhưng nếu giảm đường kính ống để tiết kiệm chi phí đầu tư, vận tốc nước tăng và tổn thất ma sát cũng tăng.

Kết quả là một phần năng lượng của máy bơm được dùng để thắng tổn thất trên đường ống thay vì tạo áp lực hữu ích tại điểm sử dụng.

Đó là lý do tăng công suất máy bơm không phải lúc nào cũng là cách tốt nhất để tăng lưu lượng.

Đôi khi điều cần sửa lại chính là đường kính hoặc cấu trúc tuyến ống.

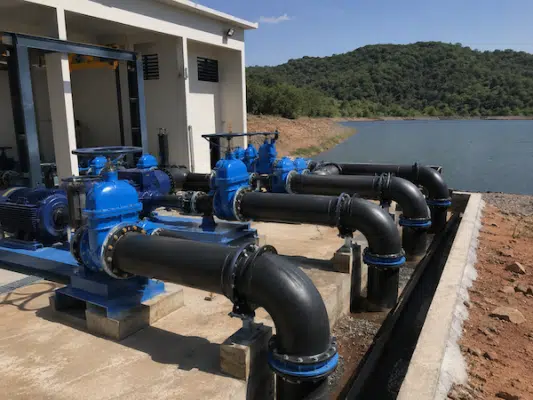

Hãy chia trạm bơm thành hai nửa: trước bơm và sau bơm

Phía trước bơm: ưu tiên điều kiện hút

Đường hút là một trong những đoạn nhạy cảm nhất của trạm bơm nước.

Tuyến này nên được bố trí ngắn và đơn giản trong điều kiện cho phép, hạn chế số lượng co và các điểm có nguy cơ hút khí.

Một mối nối không kín trên đường hút có thể làm không khí lọt vào hệ thống dù bên ngoài không thấy nước rò.

Khi điều kiện hút kém, bơm có thể xuất hiện:

• lên nước không ổn định;
• rung hoặc phát tiếng bất thường;
• giảm lưu lượng;
• mất nước mồi;
• nguy cơ xâm thực trong điều kiện bất lợi.

Hydraulic Institute xem NPSH – cột áp hút dương thực – là một thông số quan trọng khi đánh giá điều kiện làm việc của bơm. Nếu điều kiện hút thực tế không đáp ứng yêu cầu của máy, nguy cơ xâm thực và suy giảm độ tin cậy có thể tăng.

Phía sau bơm: ưu tiên khả năng chịu áp và tổn thất thấp

Sau máy bơm, đường ống chuyển sang tuyến chịu áp.

Lúc này cần kiểm tra:

áp lực vận hành + chênh cao + tổn thất đường ống + biến động áp lực.

Đặc biệt với tuyến dài, việc đóng van quá nhanh hoặc máy bơm dừng đột ngột có thể tạo biến động áp lực.

Do đó, cấp áp của đường ống không nên được chọn chỉ dựa trên áp lực ở trạng thái ổn định.

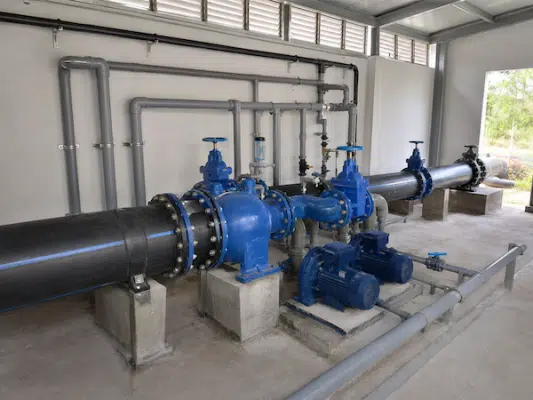

HDPE thường phù hợp với tuyến chính của trạm bơm ở đâu?

HDPE thường phù hợp với tuyến chính của trạm bơm ở đâu?

Trong nhiều hệ thống cấp nước ngoài nhà, HDPE là lựa chọn đáng cân nhắc cho đường ống từ trạm bơm đến mạng phân phối.

Tuyến cấp nước dài

HDPE có độ dẻo dai và phù hợp với nhiều mạng cấp nước áp lực khi lựa chọn đúng cấp sản phẩm.

Đối với tuyến dài, phương pháp hàn nhiệt phù hợp có thể tạo mạng đường ống liên tục, hạn chế số lượng kết nối cơ khí.

Đường ống chôn ngầm

HDPE không bị gỉ sét và thích nghi tốt với nhiều điều kiện nền đất.

Tuy nhiên, độ bền của tuyến vẫn phụ thuộc vào:

• nền đặt ống;
• lớp đệm;
• độ sâu chôn;
• phương pháp lấp trả;
• tải trọng phía trên.

Không nên lấy khả năng dẻo của HDPE làm lý do bỏ qua yêu cầu thi công rãnh.

Tuyến có địa hình thay đổi

Tại khu vực nông nghiệp hoặc thủy lợi, đường ống có thể đi qua địa hình lên xuống.

Độ linh hoạt của HDPE giúp tuyến thích nghi tốt hơn trong nhiều trường hợp và giảm số phụ kiện chuyển hướng không cần thiết.

Một trạm bơm cần những van nào quanh đường ống?

Không nên hiểu van đơn giản chỉ để đóng hoặc mở nước.

Van khóa

Cho phép cô lập máy bơm khi sửa chữa mà không phải xả hoặc dừng toàn bộ mạng.

Van một chiều

Hạn chế dòng nước chảy ngược khi máy bơm dừng.

Vị trí và loại van phải phù hợp với sơ đồ trạm.

Đồng hồ áp suất

Giúp theo dõi trạng thái đường đẩy và hỗ trợ phát hiện các bất thường trong quá trình vận hành.

Thiết bị đo lưu lượng

Với các trạm lớn, dữ liệu lưu lượng giúp đánh giá máy bơm có thực sự đang hoạt động tại điều kiện thiết kế hay không.

Một trạm chỉ có máy bơm nhưng gần như không có dữ liệu áp lực và lưu lượng sẽ khó chẩn đoán khi hiệu suất suy giảm.

Vì sao tối ưu trạm bơm có thể tạo ra chênh lệch lớn về năng lượng?

Theo đánh giá của U.S. Department of Energy về hệ thống động cơ công nghiệp tại Mỹ, bơm chiếm khoảng 25% tổng năng lượng của các hệ thống động cơ trong ngành sản xuất.

Con số này cho thấy hiệu suất trạm bơm không phải vấn đề nhỏ trong những công trình vận hành liên tục.

Hydraulic Institute cũng dẫn lại nghiên cứu của DOE, trong đó các dự án tối ưu hệ thống bơm có tiềm năng tiết kiệm đáng kể và mức tiết kiệm ròng trung bình được ghi nhận khoảng 20,1% trong tập hợp nghiên cứu được đề cập.

Điểm đáng chú ý là “tối ưu” không có nghĩa đơn giản là mua máy bơm hiệu suất cao hơn.

Nó có thể bao gồm:

• chọn lại điểm làm việc;
• điều chỉnh đường kính ống;
• giảm tổn thất không cần thiết;
• sử dụng biến tần khi phù hợp;
• điều phối số lượng bơm hoạt động;
• giảm việc tiết lưu bằng van quá mức.

Một trạm bơm nước vận hành tốt không được quyết định riêng bởi công suất của máy bơm. Máy, đường hút, đường đẩy, đường kính ống, chênh lệch cao độ, van và phương án điều khiển phải được thiết kế đồng bộ.

HDPE có lợi thế ở nhiều tuyến cấp nước chịu áp, đường ống dài, ngoài nhà hoặc chôn ngầm. PVC-U phù hợp với một số tuyến cấp nước lạnh và thoát nước theo đúng hệ sản phẩm, nhưng không dùng cho nước nóng và cần bảo vệ khỏi UV khi lắp ngoài trời lâu dài. PP-R phù hợp với cấp nước nóng lạnh trong công trình phụ trợ, trong khi PP-R UV thích hợp hơn cho tuyến PP-R ngoài trời.

Quan trọng nhất là lựa chọn máy bơm theo điểm làm việc của toàn hệ thống, thay vì chỉ nhìn vào HP. Khi đường ống được tính toán đúng và bơm hoạt động gần vùng hiệu suất phù hợp, trạm có thể cải thiện cả khả năng cấp nước, độ tin cậy và chi phí năng lượng trong suốt thời gian khai thác.
