ĐƯỜNG ỐNG CẤP THOÁT NƯỚC CHO CẢNG BIỂN: CHỌN VẬT LIỆU THEO 4 VÙNG RỦI RO CỦA CÔNG TRÌNH
Đường ống cấp thoát nước cho cảng biển phải làm việc trong một môi trường khác đáng kể so với công trình dân dụng thông thường. Hơi muối, độ ẩm cao, nước mưa kéo theo dầu và cặn, phương tiện tải trọng lớn cùng yêu cầu vận hành liên tục khiến việc lựa chọn đường ống không thể chỉ dựa vào tiêu chí “dẫn được nước” hay giá thành mỗi mét.
Trong cùng một cảng có thể tồn tại đồng thời đường cấp nước ngoài nhà, nước sinh hoạt, nước nóng lạnh khu phụ trợ, nước mưa, nước thải và nhiều tuyến kỹ thuật khác. Mỗi tuyến cần được đánh giá riêng theo lưu chất, áp lực, vị trí và môi trường làm việc. Phú An Khang cung cấp các sản phẩm ống và phụ kiện Nhựa Tiền Phong chính hãng, phù hợp với nhiều hạng mục cấp thoát nước dân dụng và hạ tầng kỹ thuật.
Tại sao cảng biển là môi trường đặc biệt đối với đường ống?
Tại sao cảng biển là môi trường đặc biệt đối với đường ống?
Nước biển không nhất thiết phải chảy trực tiếp bên trong đường ống mới tạo ra ảnh hưởng.
Hơi muối và aerosol biển có thể lan vào môi trường ven bờ, tạo điều kiện ăn mòn mạnh đối với các vật liệu kim loại.
Một nghiên cứu đăng trên tạp chí CORROSION của AMPP khảo sát ba vị trí cách bờ biển lần lượt khoảng 332 m, 590 m và 2.400 m cho thấy lượng chloride lắng đọng đo được tương ứng khoảng 390, 74 và 29 mg/m²/ngày.
Nghiên cứu này không đại diện cho mọi cảng biển, nhưng minh họa rất rõ một nguyên tắc: khoảng cách đến biển và lượng chloride trong không khí có ảnh hưởng đáng kể đến mức độ ăn mòn của môi trường.
Đây là một trong những lý do vật liệu nhựa có lợi thế tại nhiều tuyến cấp thoát nước ven biển do không gặp hiện tượng gỉ sét như thép thông thường.
Tuy nhiên, “không gỉ” không có nghĩa có thể lựa chọn tùy ý. Tải trọng, UV, áp lực, chất thải và kỹ thuật thi công vẫn quyết định độ bền thực tế.
Vùng 1: Đường ống chôn dưới bãi container và đường nội bộ
Đây thường là khu vực có tải trọng cơ học đáng quan tâm nhất.
Xe đầu kéo, xe nâng container và các phương tiện tải trọng lớn hoạt động thường xuyên trên mặt bằng. Nếu đường ống nằm bên dưới, tải trọng từ phía trên có thể truyền xuống hệ thống chôn ngầm.
HDPE có lợi thế nhưng không thể bỏ qua kết cấu rãnh
HDPE thường được cân nhắc cho tuyến cấp nước ngoài nhà và đường ống chôn ngầm nhờ:
- độ dẻo dai;
- khả năng chống ăn mòn;
- phù hợp với tuyến dài;
- có nhiều cấp áp cho mạng chịu áp.
Tuy nhiên, khả năng làm việc của ống chôn không chỉ phụ thuộc vào thành ống.
Cần đánh giá đồng thời:
độ sâu chôn → nền đặt ống → lớp đệm → vật liệu lấp → độ đầm chặt → tải trọng phương tiện.
Nếu ống được đặt trực tiếp trên đá sắc hoặc đất lấp không đồng đều, tải trọng có thể tập trung tại một số vị trí và làm giảm độ ổn định lâu dài.
Nên hạn chế mối nối tại vị trí khó đào sửa
Đối với tuyến chạy dưới khu vực khai thác liên tục, mỗi lần đào lên sửa chữa đều có thể ảnh hưởng hoạt động của cảng.
Vì vậy, ngay từ thiết kế nên ưu tiên:
- tuyến hợp lý, ít đổi hướng không cần thiết;
- mối nối được kiểm soát chất lượng;
- van chia khu;
- các điểm kiểm tra tại vị trí có thể tiếp cận.
Chi phí của một tuyến ống không chỉ nằm ở lúc lắp đặt mà còn ở khả năng sửa chữa trong 10–20 năm sau đó.

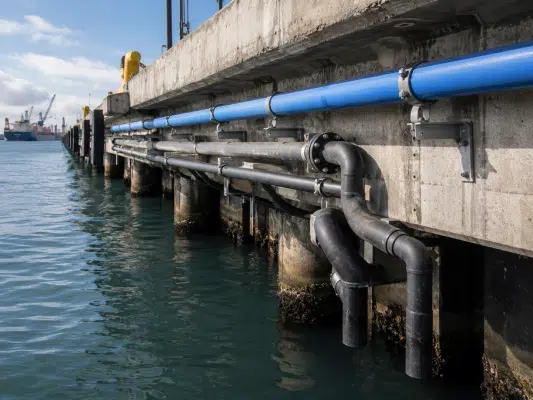

Vùng 2: Khu cầu cảng – nơi hơi muối, UV và va đập cùng xuất hiện
Tuyến đi nổi dọc cầu cảng có điều kiện hoàn toàn khác đường chôn dưới đất.
Ở đây, đường ống có thể chịu:
- ánh nắng trực tiếp;
- dao động nhiệt độ ngày – đêm;
- hơi muối;
- gió;
- va đập từ hoạt động khai thác.
Không nên chỉ quan tâm vật liệu mà quên giá đỡ
Đường ống nhựa có sự thay đổi chiều dài khi nhiệt độ thay đổi.
Nếu một tuyến dài bị khóa cứng tại mọi giá đỡ, ứng suất do co giãn có thể truyền đến mối nối và phụ kiện.
Do đó, thiết kế cần xác định rõ:
điểm cố định để kiểm soát hướng chuyển động;
và điểm dẫn hướng/điểm trượt tại những vị trí cần cho phép đường ống dịch chuyển trong phạm vi thiết kế.
Khoảng cách giá đỡ cũng phải căn cứ vào loại vật liệu, đường kính, nhiệt độ và tài liệu kỹ thuật sản phẩm, không nên áp dụng một khoảng cách chung cho mọi tuyến.
Vùng 3: Nhà điều hành, kho và các công trình phụ trợ
Không phải toàn bộ cảng đều cần những tuyến ống hạ tầng quy mô lớn.
Nhà điều hành, khu vệ sinh, phòng nghỉ ca hay khu dịch vụ vẫn cần mạng cấp thoát nước tương tự các công trình dân dụng.
PP-R cho cấp nước nóng lạnh trong nhà
PP-R phù hợp với các mạng cấp nước nóng lạnh bên trong công trình.
Vật liệu này có hệ phụ kiện đồng bộ và sử dụng kết nối hàn nhiệt.
Tại các tuyến dài hoặc nước nóng, cần tính đến sự giãn nở nhiệt thay vì cố định cứng toàn bộ ống.
PP-R UV khi tuyến phải đi ra ngoài trời
Nếu tuyến PP-R phải đi trên mái hoặc mặt ngoài công trình, PP-R thông thường không nên để tiếp xúc trực tiếp với UV kéo dài.
Khi đó, có thể sử dụng PP-R UV với cấu tạo nhiều lớp, lớp ngoài hỗ trợ bảo vệ trước tia cực tím theo phạm vi kỹ thuật của sản phẩm.
PVC-U cho nhiều tuyến thoát nước
PVC-U có ưu điểm nhẹ, bề mặt trong nhẵn và hệ phụ kiện đa dạng nên phù hợp với nhiều mạng:
- thoát nước sinh hoạt;
- nước mưa;
- thoát nước kỹ thuật tự chảy.
Tuy nhiên, PVC-U không dùng cho nước nóng và cần được bảo vệ nếu tuyến phải phơi nắng trực tiếp lâu dài.
Vùng 4: Sân bãi – nơi bài toán khó nhất có thể là nước mưa chứ không phải nước biển
Các cảng thường có bề mặt bê tông hoặc asphalt rất lớn.
Khi mưa, lượng nước tập trung có thể tăng nhanh vì khả năng thấm tự nhiên của bề mặt thấp.
Đường thoát nước vì vậy phải được tính đồng bộ từ:
mặt bằng thu nước → rãnh → hố thu → đường ống → công trình xử lý/điểm xả.
Nếu miệng thu quá nhỏ, tăng đường kính ống phía sau cũng không giúp nước rời khỏi mặt sân đủ nhanh.
Nước mưa tại cảng không nên được xem như nước mưa “sạch”
Đây là khác biệt quan trọng.
Nước chảy trên sân cảng có thể cuốn theo:
- cát;
- bùn;
- bụi hàng hóa;
- dầu mỡ;
- các hạt vật chất;
- chất ô nhiễm phát sinh từ phương tiện.
Hướng dẫn EHS dành cho Ports, Harbors and Terminals của IFC/World Bank Group khuyến nghị kiểm soát nước mưa bằng các giải pháp như bẫy cặn, bảo vệ cửa thu và thiết bị tách dầu – nước tại các khu vực thu gom runoff phù hợp.
Điều đó cho thấy hệ thống thoát cảng không chỉ là mạng đường ống.
Một cấu trúc thực tế có thể là:
mặt sân → hố thu → giữ cặn → tách dầu/nước khi cần → mạng thoát → xử lý hoặc xả theo quy định.
Nếu bỏ qua khâu giữ cặn, một tuyến ống đủ lớn vẫn có thể giảm khả năng thoát theo thời gian.
Chọn vật liệu theo từng dòng nước thay vì theo vị trí “ở cảng”
Nước sạch chịu áp ngoài nhà
HDPE thường là lựa chọn đáng cân nhắc, đặc biệt với tuyến dài và chôn ngầm.
Cấp áp phải phù hợp với máy bơm và áp lực thiết kế.
Nước sinh hoạt nóng lạnh
PP-R phù hợp với mạng trong nhà.
PP-R UV được cân nhắc khi đường ống phải đi ngoài trời.
Nước mưa và thoát nước sinh hoạt
PVC-U phù hợp với nhiều tuyến thoát tự chảy trong điều kiện sử dụng thích hợp.
Nước thải kỹ thuật
Cần xác định thành phần lưu chất trước khi chọn vật liệu.
HDPE có khả năng kháng nhiều loại hóa chất nhưng không nên khẳng định chịu được mọi hóa chất.
Khả năng tương thích phụ thuộc loại chất, nồng độ, nhiệt độ và thời gian tiếp xúc.
Bảng định hướng lựa chọn ống cho cảng biển
| Hạng mục | Vật liệu có thể cân nhắc | Yếu tố quan trọng |
|---|---|---|
| Cấp nước ngoài nhà | HDPE | Áp lực, chiều dài |
| Tuyến chôn dưới sân | HDPE | Tải trọng, kết cấu chôn |
| Nước nóng lạnh trong nhà | PP-R | Nhiệt độ, áp lực |
| PP-R ngoài trời | PP-R UV | UV, co giãn nhiệt |
| Thoát nước sinh hoạt | PVC-U | Độ dốc, bảo trì |
| Thoát nước mưa | PVC-U/giải pháp thiết kế | Lưu lượng mưa, cặn |
| Nước thải kỹ thuật | Theo tính chất lưu chất | Hóa chất, nhiệt độ |
Bảng trên mang tính định hướng. Các dự án cảng thực tế cần tuân thủ specification và hồ sơ kỹ thuật riêng.
6 lỗi nên tránh khi thiết kế đường ống cho cảng biển
- Dùng cùng một loại ống cho mọi tuyến nước.
- Chôn ống dưới đường xe chạy nhưng không kiểm tra tải trọng.
- Để PVC-U hoặc PP-R thông thường phơi UV lâu dài.
- Không bố trí hố lắng hoặc giải pháp kiểm soát cặn ở sân bãi.
- Mặc định mọi nước thải đều tương thích với HDPE.
- Thiết kế van và hố ga ở vị trí không thể tiếp cận khi cảng vận hành.
Thiết kế đường ống cấp thoát nước cho cảng biển cần bắt đầu từ điều kiện thực tế của từng khu vực chứ không phải chọn một loại vật liệu cho toàn bộ dự án.
HDPE có lợi thế ở nhiều tuyến cấp nước ngoài nhà, chịu áp và chôn ngầm. PVC-U phù hợp với nhiều mạng thoát nước tự chảy nhưng không dùng cho nước nóng và phải được bảo vệ khỏi UV khi cần. PP-R phù hợp với cấp nước nóng lạnh trong công trình phụ trợ, trong khi PP-R UV thích hợp hơn cho các tuyến ngoài trời.
Đặc biệt, hệ thống thoát nước sân cảng cần được xem như một chuỗi gồm thu nước, giữ cặn, kiểm soát dầu và dẫn thoát chứ không đơn giản là đặt một đường ống lớn dưới đất.
Một hệ thống được phân vùng hợp lý, dễ bảo trì và sử dụng vật liệu đúng chức năng sẽ giúp giảm rủi ro rò rỉ, ăn mòn thiết bị phụ trợ, tắc nghẽn và gián đoạn hoạt động trong suốt quá trình khai thác cảng.
